Montage
Setzen Sie die Batterien in das Gerätegehäuse ein. Laden Sie die Batterie des Monitors, verbinden
Sie die Kamera und den Schlauch mit dem Gehäuse und setzen Sie die micro SD-Karte ein.
Montieren Sie sonstiges Zubehör je nach Bedarf.

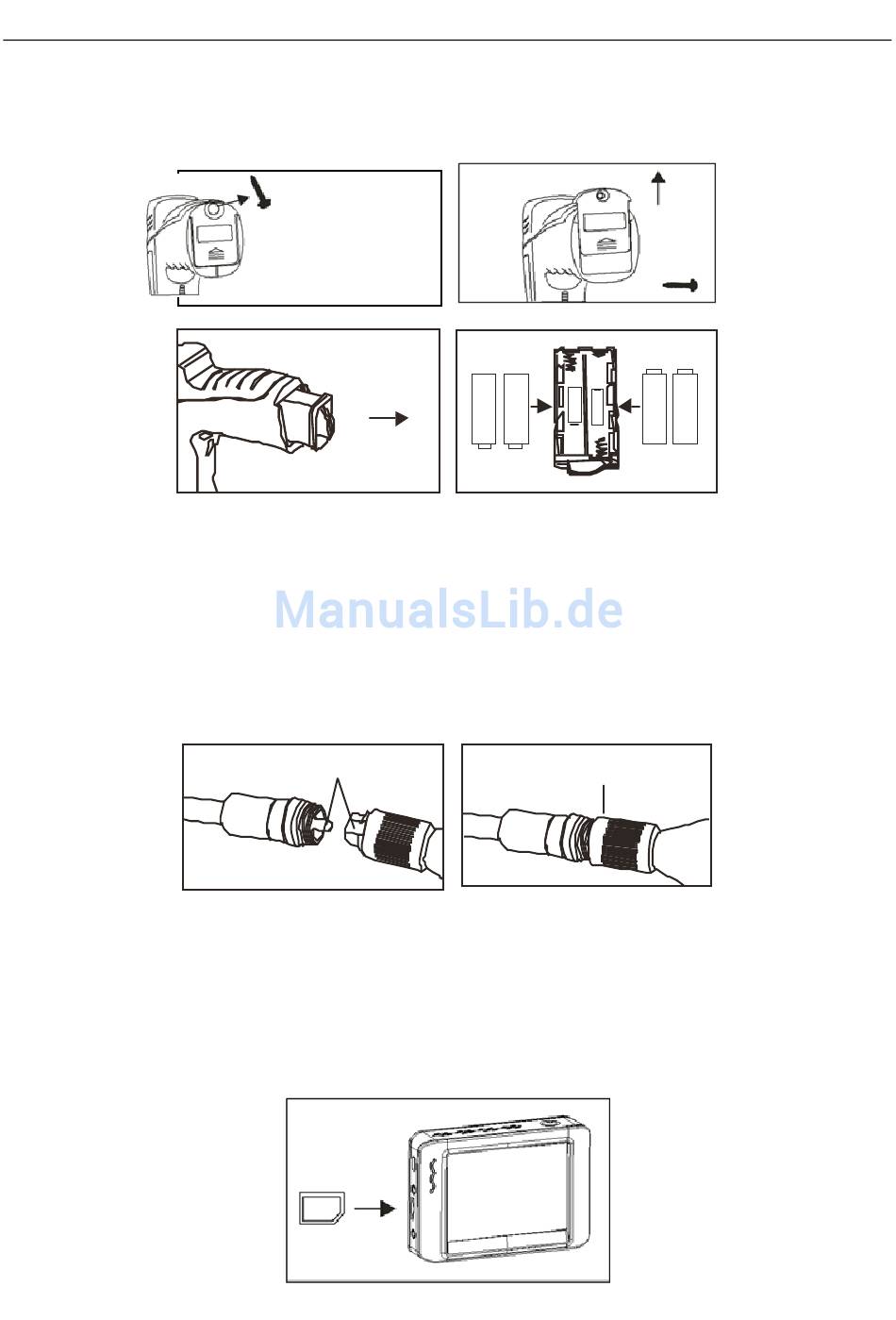

Einsetzen der Batterien
Verbinden der Monitor-Stromversorgung
Der Monitor besitzt eine wiederaufladbare Batterie. Stecken Sie den AC-Adapter ein und
verbinden Sie das Kabel mit dem DC5V-Anschluss des Monitors. Die Betriebsanzeige leuchtet rot
auf (oder das Batteriestandsanzeige-Icon auf dem Monitor fängt, den Ladevorgang anzeigend, an
zu blinken. Das Icon schaltet sich ab, wenn die Batterie vollständig aufgeladen ist).
Verbinden der Kamera und des Schlauchs
Verbinden Sie den Kameraschlauch mit dem Gerätegehäuse und vergewissern Sie sich, dass die
zusammenzusetzenden Enden richtig ausgerichtet sind. Sind diese miteinander verbunden, ziehen
Sie den Rändelknopf an, um die Verbindung zu festigen.
Warnung: Dauerschäden am Schlauch oder Betriebsunterbrechungen treten auf,
wenn der Schlauch engen Radien oder scharfen Biegewinkeln ausgesetzt
wird.
Einsetzen der microSD-Karte
Setzen Sie die Karte, mit dem Pfeil richtung Slot zeigend, ein. Drücken Sie die Karte vorsichtig,
bis diese in dem federbelasteten Slot einrastet. Um die Karte aus dem Gerät zu entfernen,
drücken Sie diese leicht nach innen und lassen Sie die Karte anschließend los, um sie aus dem
Karten-Slot zu entnehmen. Bitte verwenden Sie Class 6 (oder höher) TF Flash Memory Card.
4
BR200-BR250-EU-DE v7.4 2/14
