Schieben Sie die Hochformat-Winkelschiene erst mal bis zur Hälfte auf die
Schwenkplatte, das genaue Ausrichten geschieht später.
Stecken Sie die Kameraplatte zunächst ohne Kamera auf den Horizontal-Arm,
bentzen Sie hierzu wie auch bei der Querformat-Installation eine Schraube plus
Metallring.

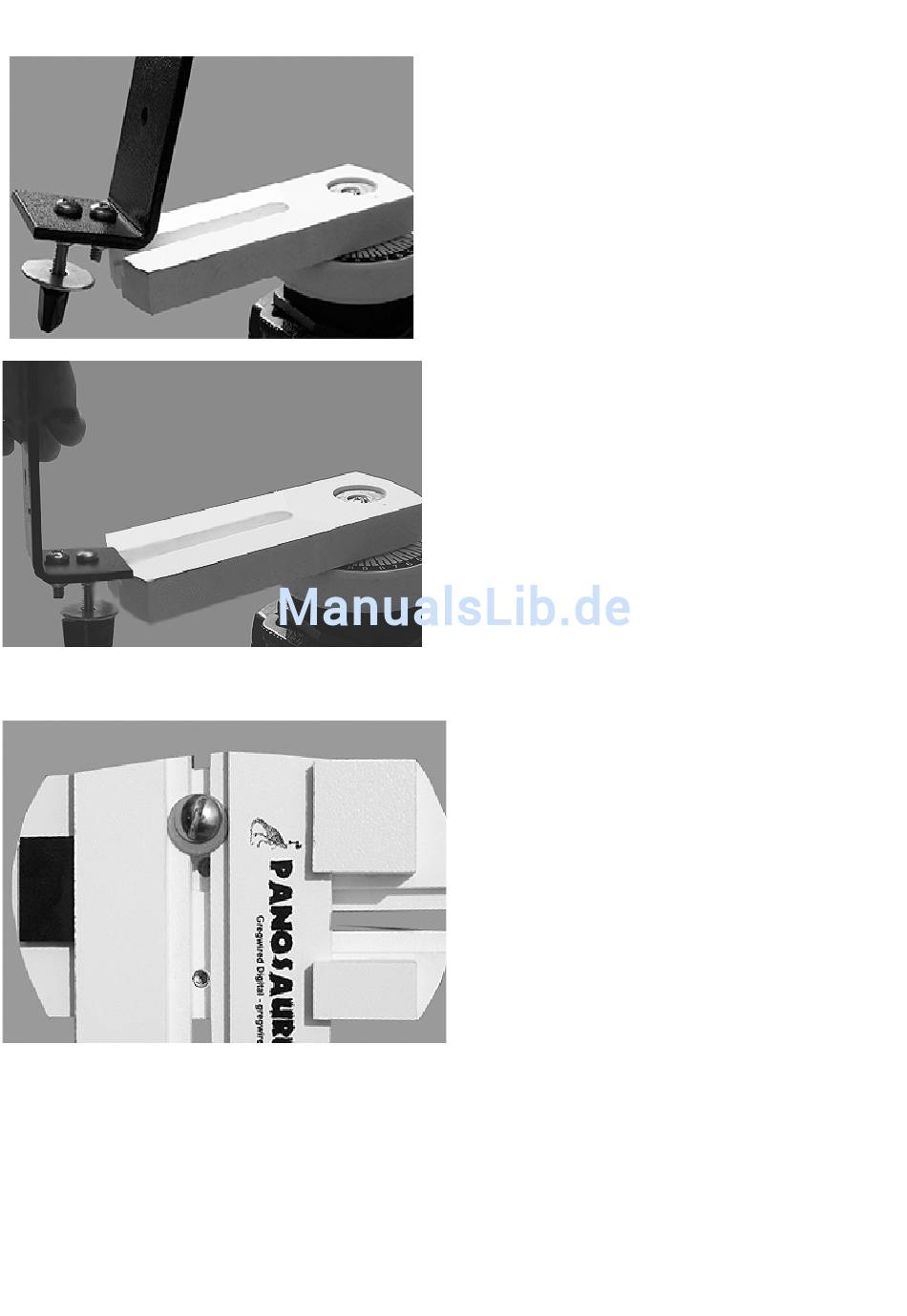

Wenn der eben gemessene Abstand des
Kamerabodens zur Objektivmitte kleiner
als 56mm befestigen Sie die Hochformat-
Winkelschiene wie links in der Abbildung
zu sehen.
Wenn der Abstand des Kamerabodens zur
Objektivmitte größer als 56mm befestigen
Sie die Hochformat-Winkelschiene anders
herum, wie links in der Abbildung zu
sehen.
