5) Programmierung
Das Gerät kann ferngesteuert werden, wenn sein Steuerdraht an ein Gerät mit Programmkarte,
Programmierzentrale oder Energiemanager angeschlossen ist.

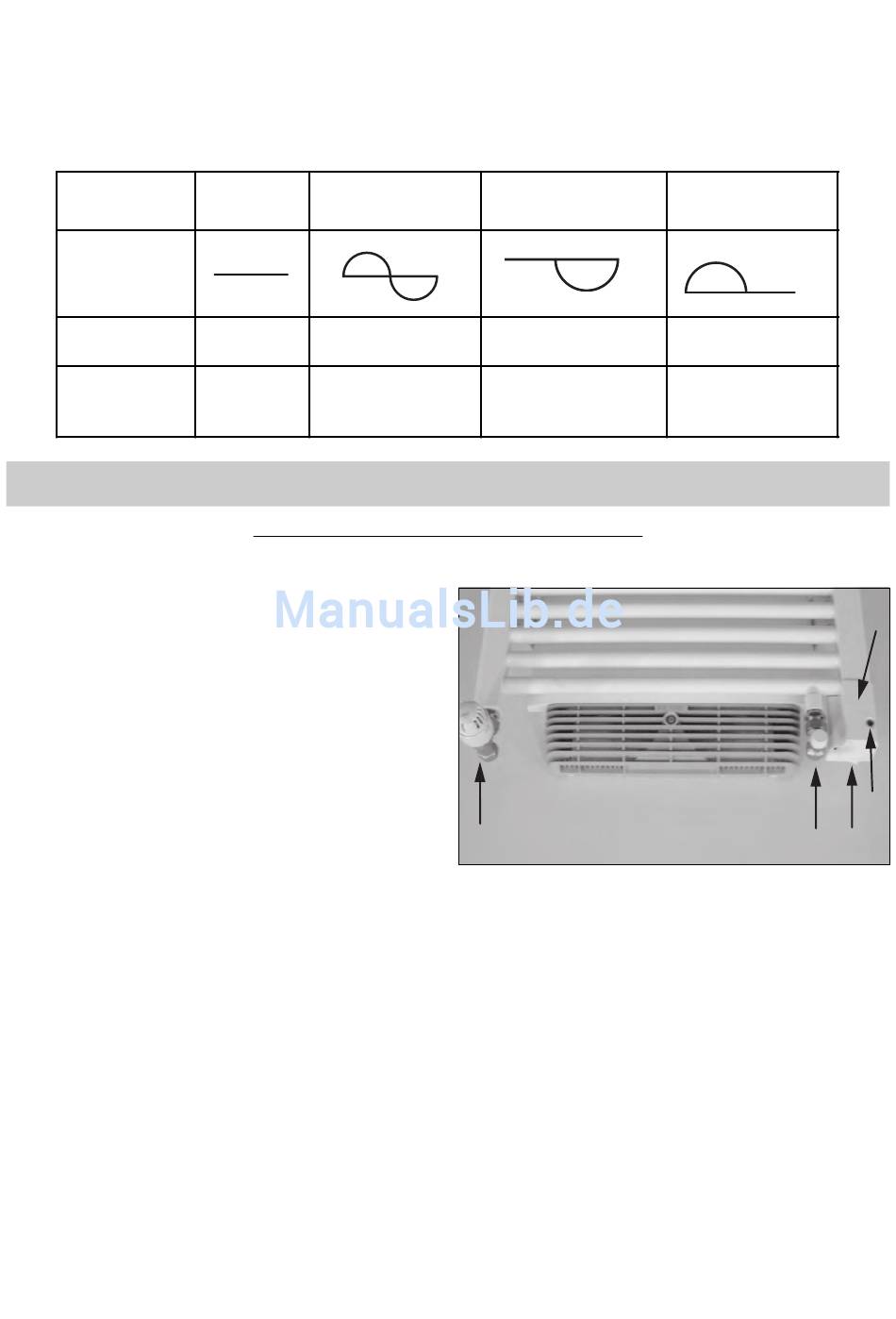

Tabelle der Befehle, die das Gerät auf seinem Steuerdraht empfangen kann.
Empfangene
Befehle
Oszilloskop
Ref./Nulleiter
Erhaltene
Betriebsart
Heiz-temperatur
1) Beschreibung des unteren T eils des Geräts
A: Schalter zur Steuerung des im Gerät integrierten
Heizwiderstands.
B: Kontrollleuchte, die es gestattet, den
Funktionsstatus Ihres Geräts anzuzeigen.
C: Versorgungshahn zum Einlassen des heißen
Wassers der Zentralheizung. Er kann je nach
Wahl mit Thermostat versehen sein oder nicht.
D: Rücklaufventil (Rücklauf zurück zum Kessel der Zentralheizung).
E: Untere Abdeckhaube.
Der Betriebsdruck darf 4 bar nicht überschreiten.
2) Einsatz als elektrisches System POSITION SOMMER: das Zentralheizungssystem funktioniert nicht.
Schalter A befindet sich auf Position I. Kontrollleuchte B ist eingeschaltet, der im Gerät integrierte
Heizwiderstand ist versorgt. Versorgungshahn C muss geschlossen sein. Das Rücklaufventil D zur
Kesselanlage muss geöffnet bleiben.
3) Einsatz mit Zentralheizung POSITION WINTER: das Zentralheizungssystem funktioniert.
Schalter A befindet sich auf Position O. Kontrolllleuchte B ist ausgeschaltet, der im Gerät integrierte
Heizwiderstand ist nicht versorgt. Versorgungshahn C muss geöffnet sein. Das Rücklaufventil D
Kesselanlage muss geöffnet bleiben.
(zwischen dem Steuerdraht und dem Nulleiter messen).
Komplett-Wechsel-
Stromlos
betrieb 230V
KOMFORT SPAR-BETRIEB
Absenkung um 3°C bis
KOMFORT-
4°C bezogen auf die
Regelung
KOMFORT-Regelung
G
ERÄTEBEDIENUNG
MISCHVERSION MIT HEIZLÜFTER
Negativer Halb-
Wechselbetrieb -115V
FROST-SCHUTZ
Frostschutz-Temperatur
etwa 7°C
C
Positiver Halb-
Wechselbetrieb+115V
ENTLASTUNG AUS
Sofortabschaltung des
Geräts. Kann auch zur
Entlastung dienen
A
D
E
B
