Atlantic Doris Ventilo Handbuch Seite 3

3) Geräteanschluss
- Das Gerät muss mit einer Spannung von 230V 50
Hz versorgt werden.
- Der Anschluss an die Stromquelle erfolgt über
ein 3-Draht-Kabel (Braun=Phase, Blau=Nulleiter,
Schwarz=Steuerdraht) mit Hilfe einer
Anschlussdose.
In feuchten Räumen wie Duschräumen und
Küchen muss sich die Anschlussdose mindestens
25 cm vom Boden befinden.
- Die Installation ist mit einer omnipolaren
Vorrichtung, die eine mindestens 3 mm große
Kontaktöffnungsweite erlaubt, auszurüsten.
- Der Erdungsanschluss ist verboten. Steuerleitung (schwarz) des Geräts nicht an die Erdung ans-
chließen.
- Sollte das Netzkabel zu kurz oder beschädigt sein, muss es ausgetauscht werden. Dies erfordert
Spezialwerkzeug und muss von einer qualifizierten Person durchgeführt werden, um jegliches Risiko zu
vermeiden.
- Wird ein Steuergerät oder gesteuertes Gerät über eine 30mA-Differential geschützt, muss die
Stromversorgung des Steuerdrahts auf diesem Differential ebenfalls geschützt werden.

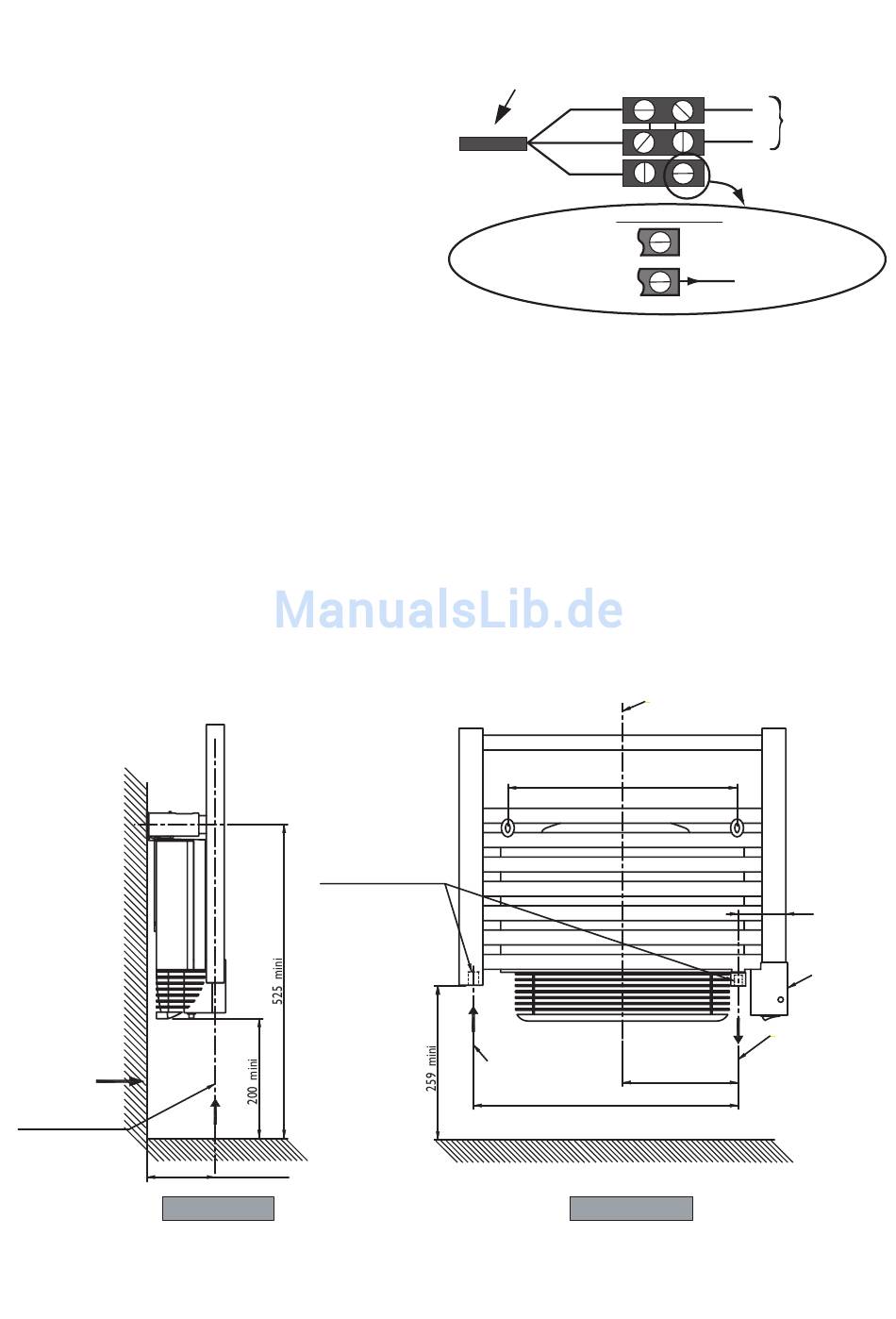

4) Wie ist die Mischversion hydraulisch anzuschließen?
Die Mischversion umfasst für den Warmwasseranschluss 2 Gewindeöffnungen 1/2 Gas 15/21 F, die sich am
unteren Teil befinden, sowie oben rechts ein Entlüftungsventil.
Durchlaufrichtung sowie die auf nachstehendem Schema angegebenen Werte berücksichtigen.
WANDANSCHLUSS
BODENANSCHLUSS
SEITENANSICHT
Gewindeöffnungen
1/2 Gas 15/21 F
115 mini
122 maxi
Gerätekabel
Phase=braun
Nulleiter=blau
Steuerleitung=schwarz
Zwei mögliche Fälle
1 Fall: einzelnes Gerät
2 Fall: Tochter Gerät
MITTE GERÄT
386
WASSEREINLAUF
1/2 GAZ 15/21 F
446
VORDERANSICHT
PHASE
Stromnetz
NULLEITER
Ungesteuertes Gerät, die
Steuerleitung ist nicht ange-
schlossen.
Zum Gerät mit programmierkas-
sette oder -zentrale.
80
ABDECKUNG
WASSERAUSLAUF
1/2 GAZ 15/21 F
195
