inels RFSC-61 Bedienungsanleitung
Verwandte Anleitungen für inels RFSC-61
Inhaltszusammenfassung für inels RFSC-61
- Seite 1 EINFACHE TEMPERATURREGELUNG PAKET ZUR DRAHTLOSEN STEUERUNG VON ELEKTRISCHER BEHEIZUNG EIN EINFACHES PAKET ZUR DRAHTLOSEN TEMPERATURREGELUNG FÜR IHR ZUHAUSE www.elkoep.de B e d i e n u n g s a n l e i t u n g 2 . 0...
- Seite 2 AUCH IHR HAUS KANN „SPARSAM“ HEIZEN! Benötigen Sie Hilfe? TECHNICHER SUPPORT 0221 / 222 837 82 elko@elkoep.de...
-
Seite 3: Steuern Sie Ihre Heizung Via Temperaturregler
EINFACHE TEMPERATURREGELUNG STEUERN SIE IHRE HEIZUNG VIA TEMPERATURREGLER Dieses Paket ermöglicht die einfache und schnelle Steuerung von Heizung, Ölheizung, Flächenheizung oder mobiler Klimageräte. Schließen Sie dazu einfach das Gerät an die Schaltsteckdose an und platzieren Sie den Controller RFTC-50G angemessen. Die gewünschte voreingestellte Raumtemperatur wird mit der tatsächlichen verglichen und entsprechende Befehle durch den Controller an das Gerät gesendet. -
Seite 4: Inhaltsverzeichnis
Einstellung des Wochenplans ....................................Zusätzliche Einstellungen ...................................... Zuweisen von anderen Geräten ..................................Batteriewechsel ..........................................Funk-Temperaturregler ......................................Schaltsteckdose RFSC-61/F ....................................Empfohlene RF Einheiten ....................................... Andere RF Einheiten ........................................Weitere Pakete ..........................................Virtuelle Pakete ..........................................B E D I E N U N G S A N L E I T U N G 2 . 0... -
Seite 5: Paketinhalt
Maße 94 × 94 mm, Batteriebetrieben 2 × AAA1.5 V (im Paket inbegriff en) SCHALTSTECKDOSE 1× RFSC-61 Eine schnelle Lösung für die drahtlose Steuerung von eingesteckten Geräten. Die Schaltsteckdose wird zwischen der bereits vorhandenen Steckdose und dem zu steuernden Gerät, installiert •... -
Seite 6: Wie Funktioniert Es
WIE FUNKTIONIERT ES? Stecken Sie bitte das steuerbare Gerät in die Schaltsteckdose und stellen Sie den draht- losen Regler an einen geeigneten Ort. Der Regler vergleicht die tatsächliche Tempe- ratur mit der eingestellten und sendet daraufhin einen Befehl an die Schaltsteckdose die Heizung anzustellen. -
Seite 7: Einfache Installation
EINFACHE INSTALLATION In die bereits vorhandene Steckdose einstecken Batterie anschließen Entfernen Sie vorsichtig die Isolierungsfolie. Nach dem Entfernen der Folie er- scheint die FW Version auf dem Billdschirm für 1 Sekunde. Danach wird die aufgezeichnete Tempera- tur angezeigt. Entfernen der Batteriewechsel –... -
Seite 8: Manuell-Modus
MANUELL-MODUS Schaltzeichen: Kurzes Drücken (< 2 s) Langes Drücken (> 2 s) Die Funk-Steckdose ist bereits mit dem drahtlosen Temperaturregler verbunden und kann unverzüglich zur Steuerung benutzt werden. Bedienknöpfe: Schnelle Temperatureinstellung (Manuell-Modus) Kurzes Gedrückthalten gewünschte Temperatureinstellung (im Bereich von 7 - 40 °C) Langes Drücken Drehzahleinstellung °C... -
Seite 9: Wahl Der Heizungsart
WAHL DER HEIZUNGSART 5 GRUNDLEGENDE SCHRITTE: Kurzes Drücken auf einen der Bedienpfeile zur Navigation im Menü. Langes Drücken auf den rechten Bedienpfeil um das Element zur Änderung zu öff nen. Kurzes Drücken auf einen der Bedienpfeile tum den Wert zu verändern. Langes Drücken auf den rechten Bedienpfeil um die Änderung in den Einstellungen zu bestätigen. -
Seite 10: Einstellung Von Datum Und Zeit
EINSTELLUNG VON DATUM UND ZEIT 5 GRUNDLEGENDE SCHRITTE: Kurzes Drücken auf einen der Bedienpfeile zur Navigation im Menü. Langes Drücken auf den rechten Bedienpfeil um das Element zur Änderung zu öff nen. Kurzes Drücken auf einen der Bedienpfeile tum den Wert zu verändern. Langes Drücken auf den rechten Bedienpfeil um die Änderung in den Einstellungen zu bestätigen. -
Seite 11: Einstellung Des Wochenplans
EINSTELLUNG DES WOCHENPLANS °C °C Die Mitteilung „ProG“ „Öko“ - „Öko“ – zur Langes Drücken Einstellung wird auf dem Bild- auf die Program- Te m p e r a t u r d ä m - schirm angezeigt miertaste für das pfung (Temperatur werden. -
Seite 12: Zusätzliche Einstellungen
ZUSÄTZLICHE EINSTELLUNGEN 5 GRUNDLEGENDE SCHRITTE: Kurzes Drücken auf einen der Bedienpfeile zur Navigation im Menü. Langes Drücken auf den rechten Bedienpfeil um das Element zur Änderung zu öff nen. Kurzes Drücken auf einen der Bedienpfeile tum den Wert zu verändern. Langes Drücken auf den rechten Bedienpfeil um die Änderung in den Einstellungen zu bestätigen. -
Seite 13: Mindesttemperatur
MINDESTTEMPERATUR °C „HYS“ - Hystere- „bLt“ - „bLt“ - Hin- - s e e i n s t e l l u ng , tergrundbeleuch- Hei zen/Kühlen, tung „AUS,, im Bereich von 0,2 - 2,0°C, Schritt 0,2°C. (HYSTERESE - ist Einstellung Zeitspanne des Thermostat-... -
Seite 14: Zuweisen Von Anderen Geräten
ASSIGNING OTHER UNITS 5 GRUNDLEGENDE SCHRITTE: Kurzes Drücken auf einen der Bedienpfeile zur Navigation im Menü. Langes Drücken auf den rechten Bedienpfeil um das Element zur Änderung zu öff nen. Kurzes Drücken auf einen der Bedienpfeile tum den Wert zu verändern. Langes Drücken auf den rechten Bedienpfeil um die Änderung in den Einstellungen zu bestätigen. -
Seite 15: Batteriewechsel
BATTERIEWECHSEL Abb.1 Abb.2 Abb.3 Entladene Batterien werden durch ein kleines Batteriesymbol angezeigt. Benutzen Sie einen Schraubenzieher um die Bodenplatte zu entfernen (Abb.1) Benutzen Sie einen Schraubenzieher um das Pressteil vorsichtig zu entfernen und entriegeln Sie das Gerät von dem Rahmen (Abb.2). Benutzen Sie einen Schraubenzieher um das Gerät aus der Gehäuseabdeckung herauszuschieben –... -
Seite 16: Funk-Temperaturregler
FUNK-TEMPERATURREGLER Anzeige des Wochentags Aktuelle Zeit im ausgewählten Format 12/24 Automatikmodus Prog Symbolbeschreibung Auto °C (siehe Diagramm) °F Steuerungstaste Prog-Taste Steuerungstaste THE SYMBOL LEGEND Zeiteinstellung Sperren des Menüpunkts oder des Programms Manuell-Modus Temperatureinstellung Ausgang ist geschlossen – mit der gewählten Heizfunktion Ausgang ist geschlossen –... - Seite 17 FUNK-TEMPERATURREGLER Versorgungsspannung: 2 x 1.5V Batterie/ AAA Batterielaufzeit: bis zu 1 Jahr (je nach Anzahl der Steuereinheiten) Temperatur-Offset: 2 Tasten Der Bereich des Temp. offset: ± 5 °C Display: LCD, Charakter Hitergrundlicht: YES, aktiv, Blaue Transmission/Funktionsanzeige: Symbole Temperaturmesseingang: 1x interner Sensor 0 bis zu + 55 °C ;...
-
Seite 18: Rückseite

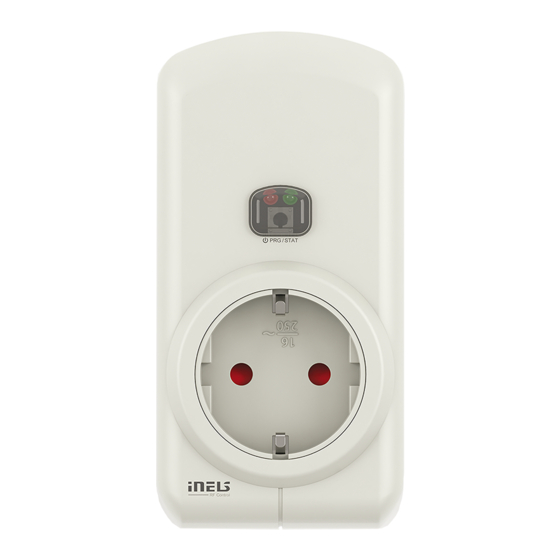

CHALTSTECKDOSE RFSC-61/F Vorderseite Zustandsanzeige Betriebsspannungsanzeige Prog-Taste Rückseite Adresse French Schuko British Australian CZ, SK, PL, FR HU, DE, RU, AT, RO B E D I E N U N G S A N L E I T U N G 2 . 0... -
Seite 19: Schaltsteckdose Rfsc-61/F
SCHALTSTECKDOSE RFSC-61/F Stromversorgung: 230V AC / 50-60 Hz Scheinleistung: 6 VA Verlustleistung: 0.7 W Spannungstoleranz: +10 %; -15 % Ausgang Anzahl der Kontakte: 1x Umschaltung (AgSnO Nennstrom: 16 A / AC1 Schaltleistung: 4000 VA / AC1, 384 W / DC Spitzenstrom: 30 A / <3 s... -
Seite 20: Andere Rf Einheiten
Druckknopf oder Schalter). Batteriebetrieben 3V/CR2477, in einer Installationsbox. SCHALTER BILD GERÄTEBESCHREIBUNG TYP/CODE SCHALTSTECKDOSE RFSC-61 Schnelle Lösung für eine drahtlose Steuerung von Geräten mit 4560 French: Steckanschlüssen, bei einer Installation der Schaltsteckdose zwischen der bestehenden Steckdose und dem Gerät mit Stec- 4562 Schuko: kanschluss. - Seite 21 ANDERE RF EINHEITEN SWITCHES BILD GERÄTEBESCHREIBUNG TYP/CODE DRAHTLOSE SCHALTEINHEIT – 6 AUSGÄNGE RFSA-66M 6 Kanal Schaltaktor sollte im Schaltkasten installiert werden. Er be- inhaltet 6 unabhängige 8A Kontakte, welche jedes am Schaltkasten 4282 verbundene Gerät, steuern kann. Stromversorgung 230 V. Die im Paket inbegriff...
-
Seite 22: Temperatursteuerung
ANDERE RF EINHEITEN LED LICHTQUELLEN BILD GERÄTEBESCHREIBUNG TYP/CODE FARBIGER LED STREIFEN, 5 METER LANG 7,2W, RGB, Farbiger RGB Streifen, 7,2 W/m (30 LED Chips/m), Länge 5 m, 30LED/M Breite 11mm, Design für die Außenmontage geeignet, auch für die- Befestigung an Aluminiumschienen geeignet, Klebeband, es kann 6630 bis auf 10 m gekürzt werden, Lichtstrom von 660lm/m, Steuerung durch RFDA-73M Dimmer, Stromversorgung 12V. -
Seite 23: Temperature Control
Download bereit über GooglePlay oder dem iTunes (487 2) Store. IP KAMERA FÜR DEN AUSSENGEBRAUCH iNELS CAM Die Innenraum-Farbkamera D-Link DCS-933L/E kann problem- los, mit LAN durch ein Kabel oder ein drahtloses WiFi Netzwerk, 6703 verbunden werden. Mit der App ist es möglich bis zu 10 Kameras gleichzeitig zu überwachen. -
Seite 24: Überblick Anderer Pakete
ÜBERBLICK ANDERER PAKETE FERNGESTEUERT HEIZEN CODE: 5162 SMART RF × FUNKGESTEUERTE × THERMOSTATE PAKET ZUR STEUERUNG DER HEIZUNG VIA SMARTPHONE Das Paket beinhaltet 3 funkgesteuerte Thermostate, welche anstelle der Standard-Heizungsther- mostate installiert werden. Diese messen die Raumtemperatur und senden diese Information zu der RF Smart Box. -
Seite 25: Heizen Und Sparen
ÜBERBLICK ANDERER PAKETE HEIZEN UND SPAREN CODE: 5161 DRAHTLOSE BEDIENEINHEIT RF × TOUCH FUNKGESTEUERTE × THERMOSTATE PAKET ZUR STEUERUNG DER HEIZUNG VIA DRAHTLOSER BEDIENEINHEIT RF TOUCH Das Paket beinhaltet 3 funkgesteuerte Thermostate, welche anstelle der Standard-Heizungsther- mostate installiert werden. Diese messen die Raumtemperatur und senden diese Information zu der RF Touch Bedienungseinheit. -
Seite 26: Weitere Pakete
Es besteht aus: 2 x farbigen drahtlosen Glühbirnen , 1 x Schaltsteckdose und 1 x Kamera. So haben Sie die Möglichkeit unsere Basis-Einheiten der iNELS RF Steuerung – drahtlose Lösungen kennenzulernen. Für eine schnelle und einfach Installation wurden die Einheiten voreingestellt. -
Seite 27: Virtuelle Pakete
VIRTUELLE PAKETE Das virtuelle Paket ist ein Set an drahtlosen Einheiten, welche einzeln verpackt sind (als ein individuelles Produkt), aber auf der anderen Seite werden Sie zusammen voreingestellt (Sie sind dafür gemacht zusam- men zu arbeiten) um eine einfache Installation gewährleisten zu können. Sie werden zu einem ermäßig- ten Preis angeboten und es ist nicht möglich eine Einheit zu einem anderen Preis zu bekommen. - Seite 28 ELKO EP Germany GmbH Minoritenstr. 7 50667 Köln Telefon: +49 (0) 222 837 80 / e-mail: elkoep@elkoep.de www.elkoep.de...
