BEDIENUNGSANLEITUNG
M
ZG
ZMG
ZMG
ACHTUNG: Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen
und beachten
und für künftige Verwendung aufbewahren!
Technische u. optische Änderungen vorbehalten!
WIDL GmbH
original
R-CUT ROLLTISCHKREISSÄGE
Zapfwellen-Motor-Keilriemenantrieb
M
Motordirektantrieb
Zapfwellendirektantrieb
ZG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Widl R-CUT M
Inhaltszusammenfassung für Widl R-CUT M

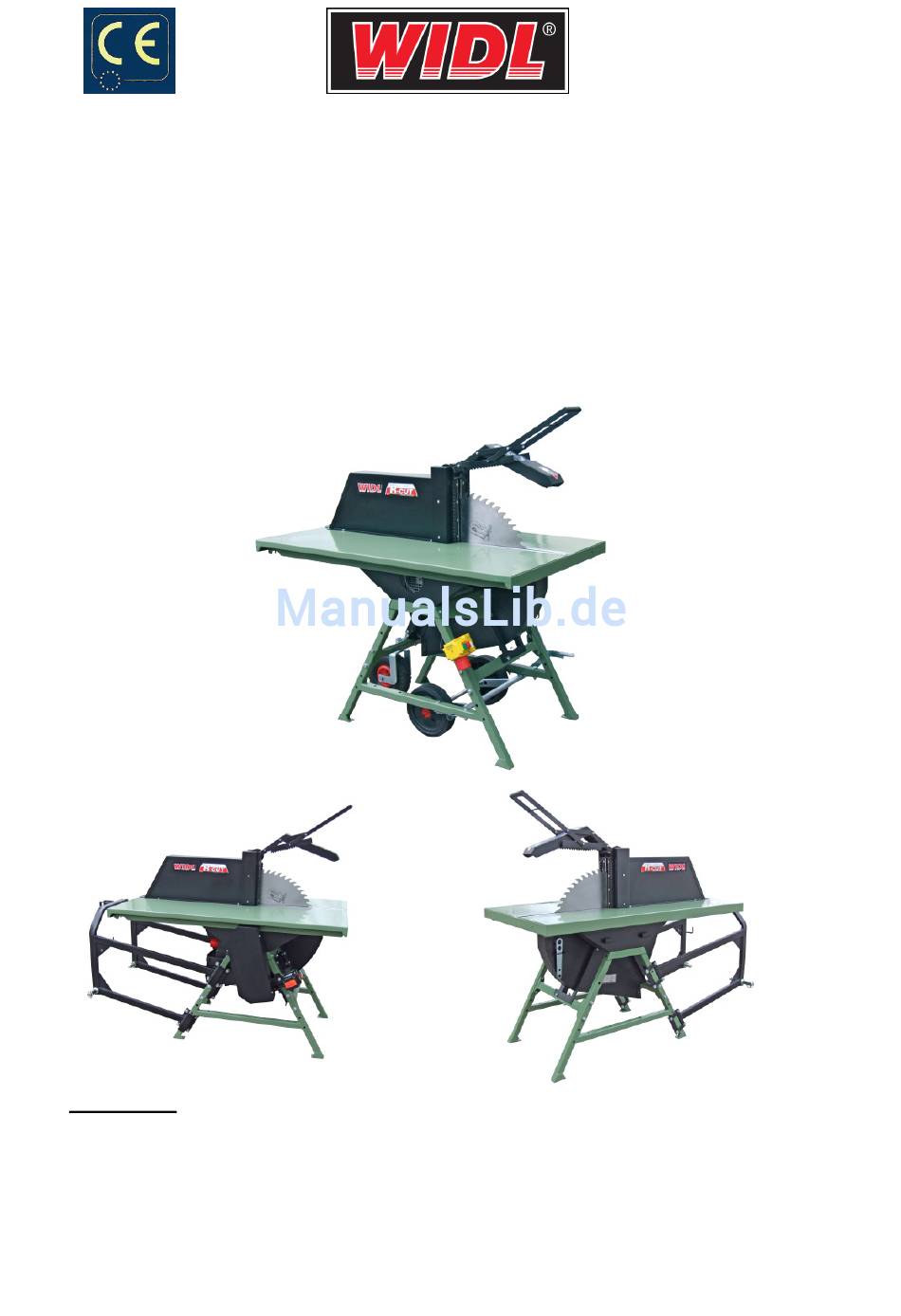

- Seite 1 [Text eingeben] WIDL GmbH original BEDIENUNGSANLEITUNG R-CUT ROLLTISCHKREISSÄGE Motordirektantrieb Zapfwellendirektantrieb Zapfwellen-Motor-Keilriemenantrieb ACHTUNG: Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten und für künftige Verwendung aufbewahren! Technische u. optische Änderungen vorbehalten!
-
Seite 2: Inhaltsverzeichnis
Inhaltverzeichnis Seite Hersteller Symbolerklärung Warn- und Sicherheitshinweise Allgemeines WIDL empfiehlt Sicherheitshinweise Bestimmungsgemäße Verwendung Anwendung Wartung Sägeblatt Verwendung Reduzierring An- und Abbau 11.1 3-Punkt-Aufhängung/Gelenkwelle 11.2 bei Kombiausführung Zusätzliche Sicherheitshinweise bei Hybridausführung Sägeblattwechsel Stromanschluss Drehstrommotor Schalter-Stecker-Kombination 16.1 Tastenerklärung 16.2 Beschreibung Straßenverkehr mit Schlepper Fehlerermittlung Gewährleistung... -
Seite 3: Hersteller
Tel. (09901) 93 06 – 0 Fax (09901) 93 06 – 30 Email: info@widl.com Bei auftretenden Fragen stehen wir Ihnen und Ihr WIDL Fachhändler gerne zur Verfügung. 2. Warn- und Sicherheitshinweise Symbolerklärung Folgende Symbole und Hinweise in dieser Bedienungsanleitung warnen Sie vor möglichen Personen- oder Sachschäden oder geben Ihnen eine Arbeitshilfe:... -
Seite 4: Allgemeines
- Überprüfen Sie die Sendung auf Vollständigkeit. - Machen Sie sich vor dem ersten Einsatz mit der Bedienungsanleitung vertraut. - Verwenden Sie bei Zubehör und Verschleißteilen nur Original WIDL-Teile, diese erhalten Sie bei Ihrem Fachhändler. - Geben Sie bei Bestellungen den genauen Typ, die Serien-Nr. der Säge, sowie Artikel- und Bestellnummer der Maschine an. -
Seite 5: Sicherheitshinweise
Die Bedienungsanweisung muss sich ständig bei der Maschine befinden. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen, verstanden und sorgfältig beachtet werden. An der Maschine dürfen nur Personen arbeiten, die im Gebrauch der Maschine geschult und über die damit verbundenen Gefahren unterrichtet sind. -
Seite 6: Bestimmungsgemäße Verwendung
Die Maschine darf wegen fehlender Absaugvorrichtung nur im Freien und nicht in geschlossenen Räumen in Betrieb genommen werden. (Gefahr durch Holzstaub!) Bei Zapfwellenbetrieb nur mit mitgelieferter Sicherheitsüberlastung arbeiten. Säge darf nur in Verbindung mit 3-Punktaufhängung am Antriebsfahrzeug betrieben werden. Werkzeug-Sägeblattauslauf beachten. Den Bedienungsplatz der Maschine von Holzabfällen und herumliegenden Teilen freihalten. -
Seite 7: Anwendung
Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. Vorgeschriebene Position beim Sägen ist immer direkt an der Bedienerseite Rolltisches, so dass Sie mit Ihrer Hand optimal den Niederhalter betätigen können. Bei anderen Sägepositionen übernimmt der Anwender das Risiko! Bei jedem Arbeitsvorgang muss der Rolltisch in Ausgangsstellung zurückfahren. -
Seite 8: An- Und Abbau
11. An- und Abbau 11.1 Dreipunkt und Gelenkwelle (nur bei ZG und ZMG): Sämtliche Anbaubolzen nach Anbau an das Zugfahrzeug mit Sicherheitsstecker absichern. Um Beschädigungen am Traktor und der Säge zu vermeiden, muss beim Starten und Abstellen des Schleppers die Gelenkwelle abgekupplet sein. Gelenkwelle an Schlepper anbringen und Gelenkwellenschutz verankern. -
Seite 9: Sägeblattwechsel
Vor Inbetriebnahme sämtliche Schutzteile überprüfen (Keilriemenschutz, Wellenschutz etc.). Achtung: Sägeblatt läuft bei Abschaltung nach (keine Bremse). Bei Abbau der Maschine Gelenkwelle in Ablagevorrichtung einhängen. 13. Sägeblattwechsel: Verwenden Sie Arbeitshandschuhe! Fassen Sie den Tisch nie vorne, sondern stets an den seitlichen Enden an. - Ziehen Sie den Netzstecker, bei Zapfwellenbetrieb lösen Sie die Gelenkwelle vom Zugfahrzeug. - Seite 10 - Jetzt setzten Sie den Sägeblattflansch auf die Sägewelle und ziehen die Flanschschraube mit dem mitgelieferten Schlüssel fest. - Der Tisch muss nun wieder auf das Sägengestell gehoben werden. Beachten Sie, dass der Tisch lose auf den Rollen befindet. - Wechseln Sie zur Bedienerseite der Säge. Ziehen Sie nun den Tisch zu sich, bis er hinten in die Führungsschiene einrastet.
-
Seite 11: Stromanschluss
ACHTUNG: - Sägeblattdurchmesser darf durch Nachschleifen nur bis max. 5 % verringert werden! - Sägeblatt vor jedem Sägeeinsatz prüfen. - Nur gut geschärfte und geschränkte Sägeblätter einsetzen. Ein scharf geschliffenes Sägeblatt erhöht die Arbeitsleistung und vermindert die Rückschlaggefahr. Wiederum schlechte, bzw. stumpfe Sägeblätter erfordern großen Kraftaufwand und können zur Überlastung des Motors bzw. -
Seite 12: Drehstrommotor
15. Drehstrommotor (nur bei M und ZMG): Netzspannung 400 Volt - 50 Hz Netzanschluss - nur über Schutzkontaktsteckdose 5-polig 400V mit 16 A Absicherung. Wird die Kreissäge betrieben, dürfen zusätzliche Verbraucher nicht am selben Stromkreis hängen, da dies unter Umständen ein Ansprechen der Sicherung zur Folge hat. -
Seite 13: Straßenverkehr Mit Schlepper
Während und kurz nach der Bremszeit brummt der Motor. In dieser Phase darf der Schalter keinesfalls ein- noch ausgeschaltet werden. Erst 3 Minuten nach verstummen des Brummtons darf der Motor wieder eingeschaltet werden. Durch schwergängige Steckverbindungen kann der CEE-Stecker aus dem Schaltergehäuse gerissen werden. -
Seite 14: Fehlerermittlung
18. Ursachenermittlung bei Störungen: Woran kann es liegen, wenn... der Motor beim Einschalten nicht startet? Elektroanschluß ist nicht exakt ausgeführt. Kabel ist defekt. Sicherungsautomat hat ausgelöst bzw. zu schwach abgesichert. Motor ist noch in der Abkühlphase. Übergangswiderstände an den Steckerkontakten ... -
Seite 15: Gewährleistung
Wir übernehmen nur für Originalteile Gewährleistung. 4. Gewährleistung nur auf Geräteteile, Frachtkosten werden nicht ersetzt. Annahme erfolgt nur bei frei Haus Lieferung. 5. Der Gewährleistungsschein hat nur Gültigkeit in Verbindung mit der Rechnung. WIDL GmbH Donaustraße 37 D-94491 Hengersberg --------------------------------------- ------------------------------------- Ihr Fachhändler... -
Seite 16: Technische Daten
21. Technische Daten Modell R-CUT M R-CUT ZG R-CUT ZMG Gewicht ca. 140 kg 134 kg 186 kg Arbeitshöhe 880 mm 880 mm 880 mm Tischlänge 1450 mm 1450 mm 1450 mm Tischreite 850 mm 850 mm 850 mm Schnittleistung horizontal ca.
