3 INSTALLIEREN DES SPLEISSSYSTEMS
System NICHT untertauchen oder
direkter Sprühung aussetzen.
Immer Erdschlussschutz/
Fehlerstromschutz verwenden,
wenn in feuchter oder nasser
Umgebung gearbeitet wird.
4. Stecken Sie das Stromkabel des
Temperatursteuergeräts in eine Steckdose des
Standortes.

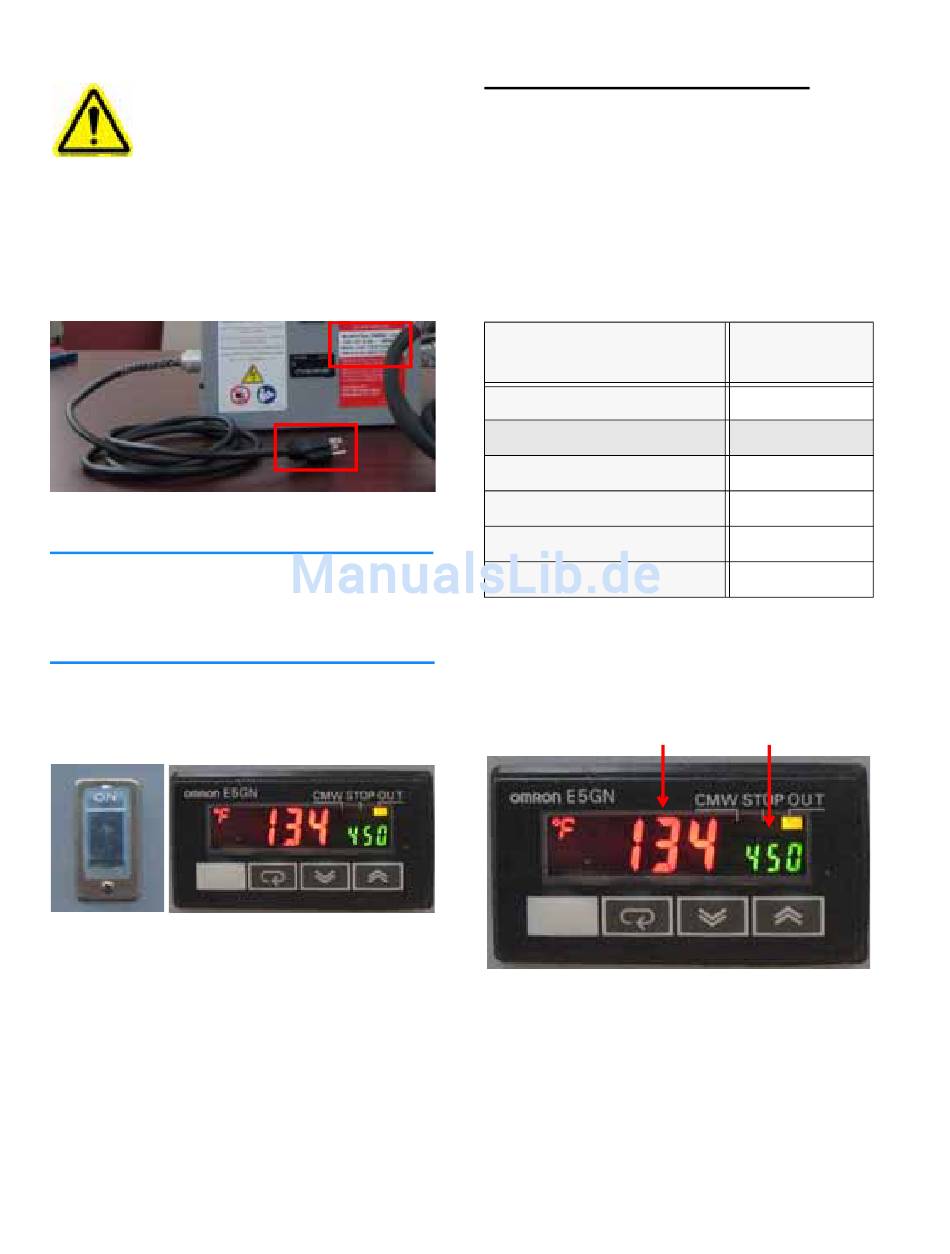

Abbildung 3F: Spannungsanforderungen prüfen
Stellen Sie sicher, dass der Stromanschluss
nahe genug ist und der Hitzestab die
Klemmvorrichtung erreichen kann.
5. Stellen Sie den Netzschalter des Temperatur-
steuergeräts auf „Ein". Auf dem Display wird
die letzte Sollwerttemperatur grün angezeigt.
Abbildung 3G: Stromversorgung einschalten
3-4
HINWEIS

Temperatursollwert einstellen

1. Ermitteln Sie den richtigen Sollwert auf der
Basis des verwendeten Bandwerkstoffs.
WICHTIG: Im Dokument zu ThermoDrive-
Spleißtemperaturen und -zeiten unter
www.intralox.com finden Sie aktuelle Empfeh-
lungen für alle verfügbaren Bandwerkstoffe
und -ausführungen.
Bandwerkstoff
Polyurethan 8x26/8x50
XT 8026*
XT 8050
Kaltanwendung 8050
HTL 8050
Dura 8050
*eingestellt
2. Drücken Sie ▲ oder ▼, um den Sollwert ggf.
zu ändern.
aktuelle
Temperatur
Abbildung 3H: Display des Temperatursteuerge-
räts prüfen
Sollwerttemp.
°F/°C
450 °F/232 °C
485 °F/252 °C
475 °F/246 °C
450 °F/232 °C
500° F/260° C
450 °F/232 °C
Sollwerttemperatur
Bandspleißsystem Version 2.0
