2 KOMPONENTEN DES SPLEISSSYSTEMS

Haltevorrichtung

(und Rändelräder)
Positionierstift
Rahmenkante
(und Rändelräder)

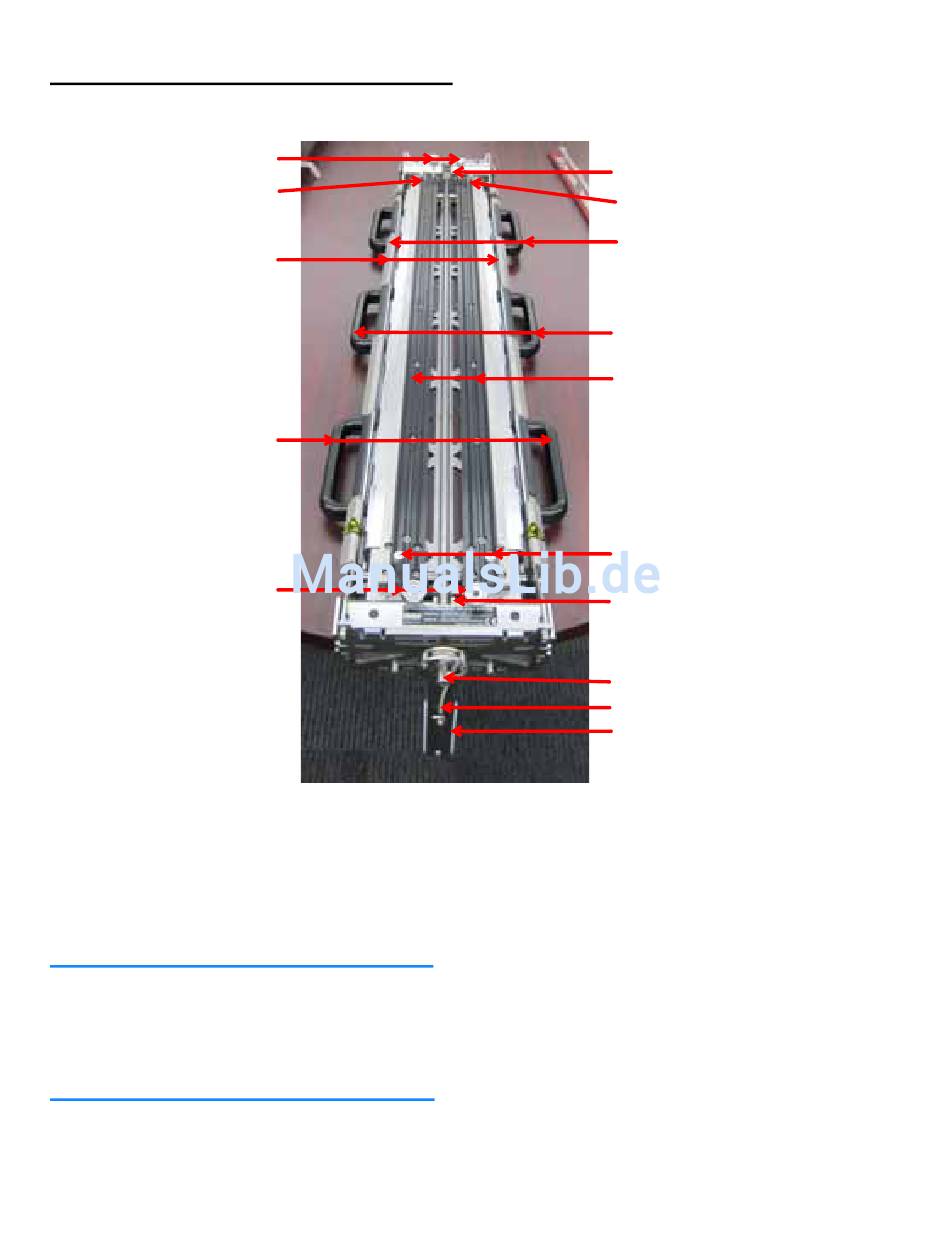

Abbildung 2C: Haltevorrichtung

Haltevorrichtung: Klemmvorrichtung, kom-
plett aus Metall, zur präzisen Ausrichtung der
vorgeschnittenen Bandabschlüsse während des
Schmelzens; beinhaltet obere Klemme/Schnei-
deführungen 8026/8050 und Kurbelgriff.
Die obere Klemme/Schneideführung 8026/8050
bietet nicht die richtige nominale Bandteilung für
Metallverbindungen. Wenden Sie sich bei Fragen
zu Metallkantenverbindungen an Intralox.
2-2
Gelenkbolzen
Tragegriffe
Gelenkbolzen
HINWEIS
Hitzestabhalterung
(zwischen den
Oberflächen)
Positionierstift
Tragegriffe
Tragegriffe
Rillenbahnen
Positionierstifte
Hitzestabhalterung
(zwischen den
Bahnen; kaum
sichtbar)
Welle
Spannseil
Kurbelgriff
Tragegriffe: Abgerundete Kunststoffteile zum
Heben und Tragen der Klemmvorrichtung
Kurbelgriff: Abnehmbarer Metallgriff zum
Öffnen und Schließen der Rillenbahnen; mit
Haltestift und Spannseil an der vorstehenden
Welle befestigt
Rahmenkanten: Der gebogene Teil des
Halterahmens rechts und links neben den
Rillenbahnen sorgt für eine glatte
Bandbewegung auf der Oberfläche
Bandspleißsystem Version 2.0
