2. Technische Daten des Kessels Mini Bio
Grundelemente des Kessels Mini Bio

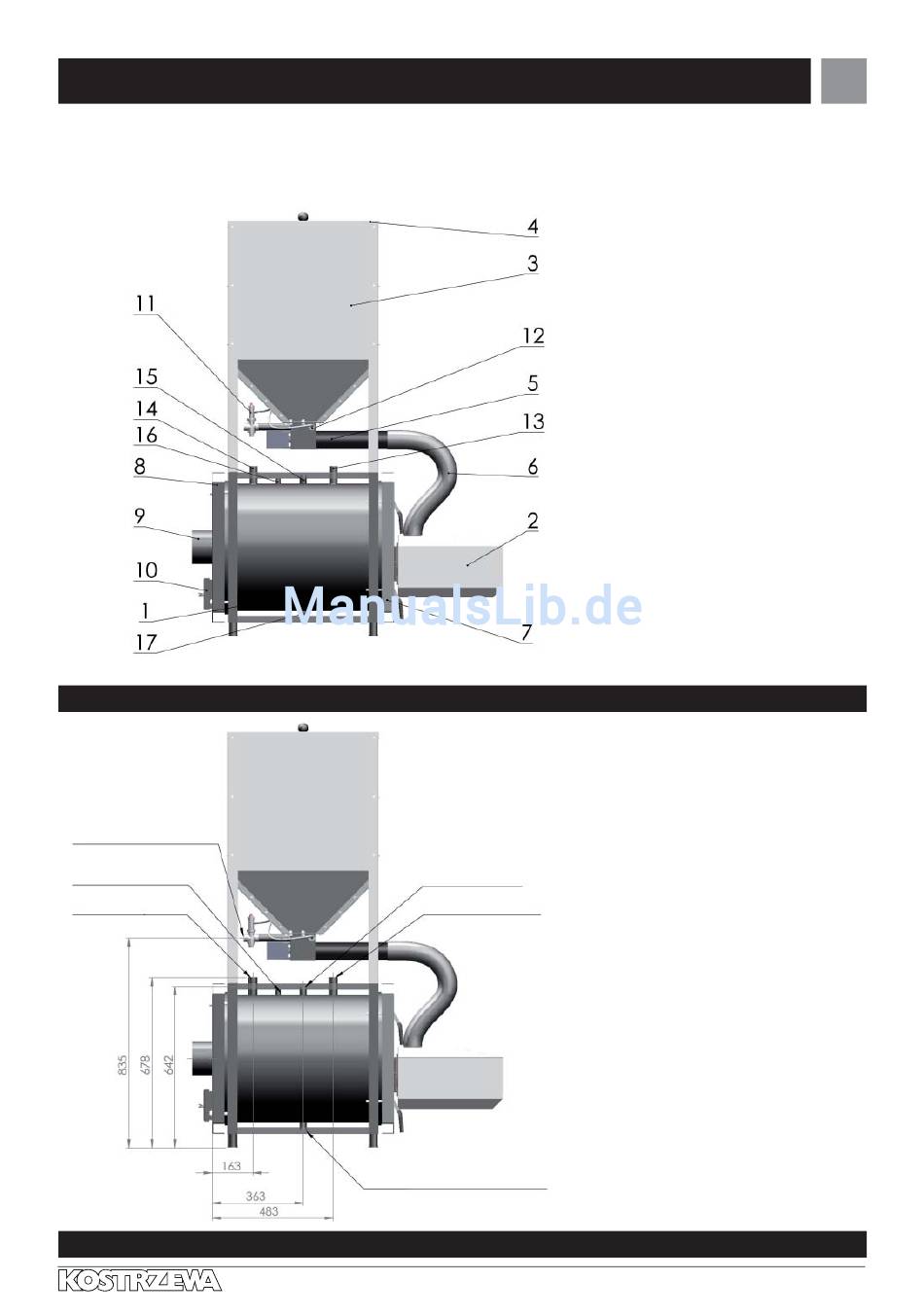

Abb. 01. Grundelemente des Kessels Mini Bio
Versorgungsstutzen R 3/4"
des Sicherheitsventils
Rohr für die Montage
des Temperatursensors
für den Kessel
Rücklaufstutzen G1"
Abb. 02. Abmessungen und Lage der Anschlussstutzen
Marktführer bei Kesseln für Holzpellets
Gewindemuff e G 1/2"
der Thermosicherung
Versorgungsstutzen G1"
Gewindemuff e G 1/2"
des Auslassventils
1. Gehäuse des Kessels
2. Brenner Platinum Bio
3. Brennstoff behälter
4. Deckel des Brennstoff behälters
5. Brennstoff geber
6. Elastisches Zufuhrrohr
7. Brennertüren
8. Tür hinten
9. Fuchs
10. Waschluke
11. Thermostatisches Sicherheitsventil
12. Temperatursensor des Sicherheitsventils
13. Versorgungsstutzen G1"
14. Rücklaufstutzen G1"
15. Muff e G1/2" der Thermosicherung
für den Kessel
16. Gehäuse des Temperatursensors
für den Kessel
17. Gewindemuff e G 1/2" des Ablassventils
