12. Inbetriebnahme des Brenners Platinum Bio
12.3 Montage des Behälters (Abb. 15)
1. Schrauben Sie die Seitenteile (1), vordere (2) und hintere
Beine (3) mit den Schreiben M5 (8), den Unterlegscheiben
M5 (9) und den Muttern M5 (10) zusammen.
2. Schrauben Sie die Stützkonsolen (5) an.
3. Schrauben Sie an den Behälter die Halterung des Gebers
(7) mit den Schreiben M8 (11), den Unterlegscheiben M8 (12)
und den Muttern M8 (13) zusammen.
4. Ziehen Sie den Splint der Waschluke (14) heraus, um
die Halterung des Gebers (7) zu reinigen.
Teile des Behälters
Nr. Bezeichnung
1 Seitenwand des Behälters
2 Fuß des Behälters / vorne
3 Fuß des Behälters / hinten
4 Abdeckung
5 Stützkonsole
6 Halterung
7 Halterung des Gebers
8 Schraube M5
9 Unterlegscheibe M5
10 Mutter M5
11 Schraube M8
12 Unterlegscheibe M8
13 Mutter M8
14 Verschluss der Waschluke

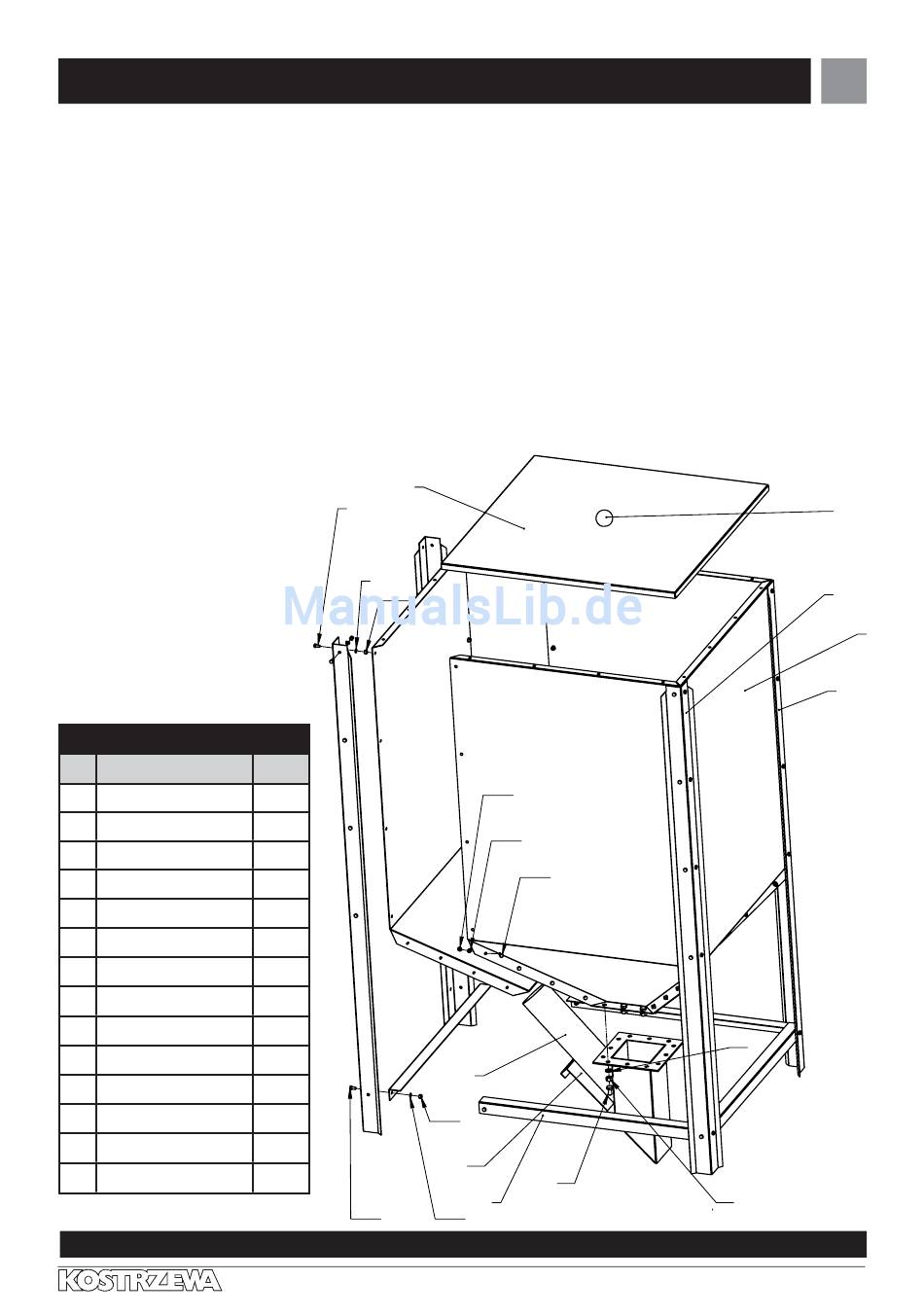

Abb. 15 Montage des Behelters
Marktführer bei Kesseln für Holzpellets
4
8
9
10
Anzahl
4
2
2
1
4
1
1
56
56
56
12
10
12
12
1
8
10
9
8
7
14
11
5
9
Bedienungsanleitung Mini Bio - DEV 04.11
29
6
2
1
3
12
13
