Analyseresultate
Intakte Kabel

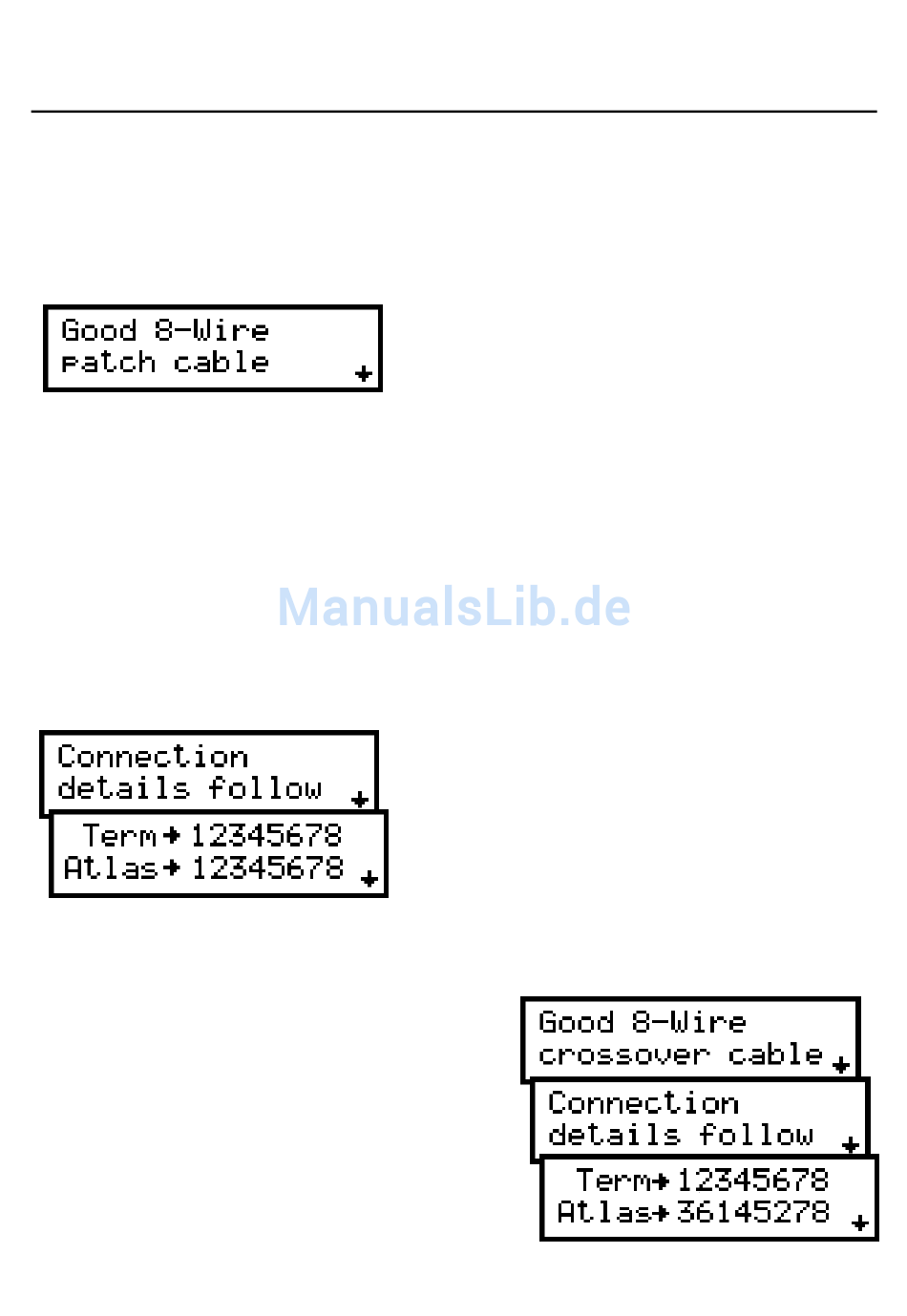

Wenn das getestet Kabel als gut befunden wird, wird der Atlas IT eine
Nachricht, ähnlich wie die folgende anzeigen :
einfaches 8-Draht Patch-Kabel (Fleckenkabel).
Der Pfeil am rechten, unteren Ende des Displays weist Sie darauf hin, dass
weitere Informationen auf der nächsten Seite verfügbar sind. Drücken Sie
einfach kurz den scroll-off Knopf.
Die nächste Information, die angezeigt wird, ist die Bestätigung über die
komplette Verbindungsmuster zwischen dem Abschlußwiderstand „Term"
und dem Atlas IT „Atlas".
entsprechenden Verbindungen am Atlas IT Ende des Netzwerkkabels
angezeigt.
Die
dargestellte
Verbindungsmuster hängen natürlich von
der Art des Kabels ab, das analysiert wird.
Als weiteres Beispiel würde das folgende
bei einem intakten 8-Draht Crossover
Kabel dargestellt :
Die erste Seite, die angezeigt wird, zeigt
Ihnen
Verbindungskonfiguration
welches Sie testen. In diesem Fall ein
Wie Sie vom hier vorliegenden Display
sehen können, werden die Verbindungen
als normale Fleckenkabel Patch-Kabel
verifiziert. Die Verbindungen zwischen
dem Atlas IT Abschlußwiderstand Ende
des Kabels werden zusammen mit den
Kabelart
und
Page 9
April 2006 – Rev 2
die
Art
des
von
Kabels,
