Atlas IT Bedienungsanleitung
Gebrauch Ihres Atlas
IT
Der Atlas IT kann für viele Arten
von
Netzwerkinstallationen
verwendet werden. Oder auch
einfach, um eine Vielzahl von
Netzwerkkabeln zu testen.

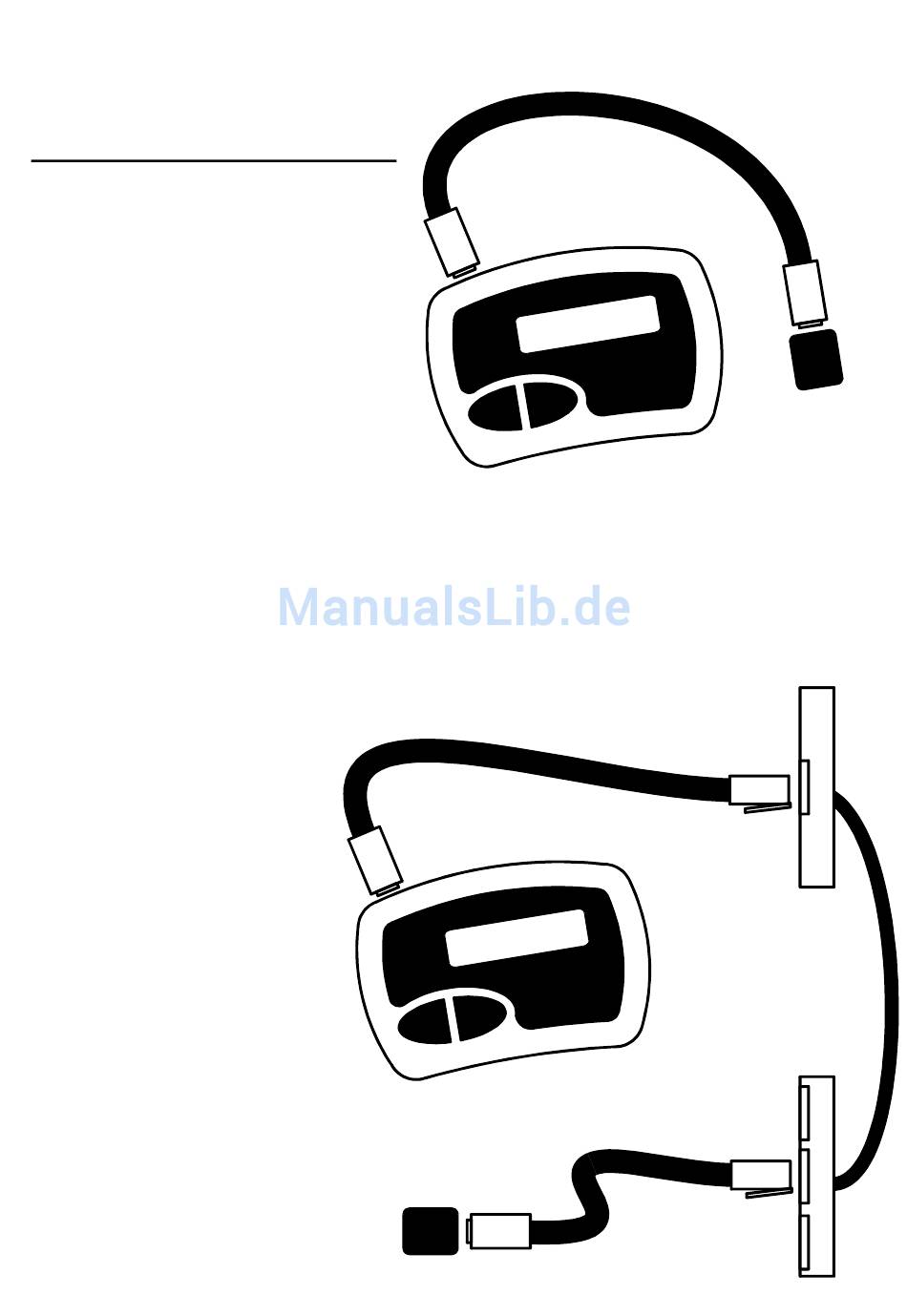

Das Diagramm (rechts) stellt den
einfachsten Fall dar, der Atlas IT
Abschlußwiderstand ist mit dem
einen
Ende
verbunden und das Atlas IT Instrument mit dem anderen.
Der Atlas IT ist ausgestattet mit 2 kurzen Patch-Kabel, die es erlauben,
Netzwerkverkabelungen zu testen, die nur über Steckdosen (oder Stecktafeln)
erreicht werden können.
Dies wird hier dargestellt:
Idealerweise sollte die
Kabellänge 150m (500ft)
nicht
überschreiten.
Längere Kabel werden
wahrscheinlich ebenfalls
problemlos
analysiert,
aber
die
unterstützte Länge hängt
von Faktoren ab, z.B.
Kabelqualität,
Bindegliedqualität
äußerliche Einflüsse.
eines
Kabels
generell
und
Terminator
Network Cable
Upto 150m (500 feet)
Atlas IT
Atlas IT Patch Lead
Atlas IT
Atlas IT Patch Lead
Page 7
April 2006 – Rev 2
Terminator
Wall Socket
Network Cable
Upto 150m (500 feet)
Patch Panel
