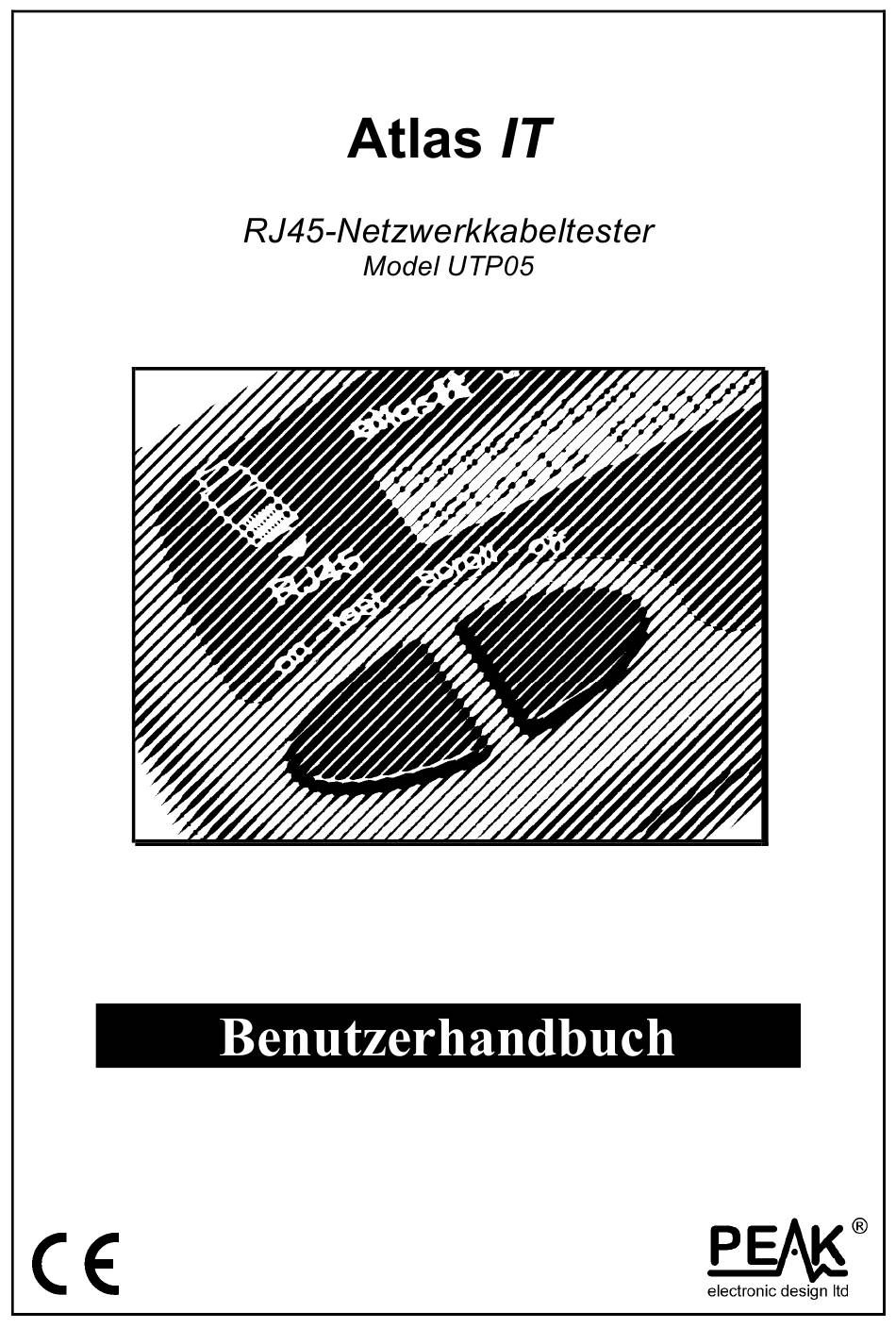

- Seite 1 DE05+8 Entworfen und mit Stolz in Großbritannien hergestellt © Peak Electronic Design Limited 2001/2013 Im Interesse der Entwicklung, können die Information in diesem Handbuch ohne vorherige Ankündigung verändert werden + Alle Angaben ohne Gewähr...
- Seite 2 Benutzerhandbuch Oktober 2013 – Rev 8 Dieses Instrument eignet sich nur für eine RJ45+Buchse. Diesen finden Sie auf der Vorderseite des Gerätes. Insbesondere bei der Nutzung eines Telefonanschlusskabels des Typs RJ11 wird die Geräte+ und Adapter+Buchse dauerhaft beschädigt, welches zu einer unzuverlässigen diskontinuierlichen Netzversorgung führt.
- Seite 3 Benutzerhandbuch Oktober 2013 – Rev 8 " Wir verstehen, dass Sie Ihren Atlas IT sofort benutzen wollen. Das Gerät ist bereit für die Inbetriebnahme, Sie sollten sich trotzdem etwas Zeit nehmen die Bedienungsanleitung zu lesen. Stellen Sie sicher, dass Sie zumindest Seite 4 gelesen haben! Einleitung................3 Wichtige Hinweise...............4 Hintergrundinformationen ...........5...
- Seite 4 Benutzerhandbuch Oktober 2013 – Rev 8 analysiert schnell Ihre RJ45 Netzwerkkabel, Buchsen und Patch+ Panels. Automatische Erkennung des Kabel+Typs, wie Straight+Through+ Patch+Kabel, Crossover+Kabel, Token+Ring+Kabel und vieles mehr. Kabeltyp kann in der Regel identifiziert werden, auch wenn es defekt ist. Identifizierung der Fehlerart für alle unterstützten Kabeltypen, wie z.
- Seite 5 Benutzerhandbuch Oktober 2013 – Rev 8 &' ( )% ,&- "/ < 54# 7 3 "# "$ %& & = > & '?!:@ Seite 4...
- Seite 6 Benutzerhandbuch Oktober 2013 – Rev 8 Cat 5 (kurz für Kategorie 5) Netzwerk+Kabel werden in der Regel für 10Base+ T und 100Base+T Netzwerke mit 10Mbps und 100Mbps verwendet. Viele neue Netzwerke werden nun sogar mit noch höheren Datenraten betrieben, diese werden manchmal als Cat 5e (e für erhöht) und Cat 6 Netzwerke bezeichnet.
- Seite 7 Benutzerhandbuch Oktober 2013 – Rev 8 = # # Eine weitere geläufige Kabelart ist das Crossover+ Kabel. Das Anschlussbild für diese Kabel ist im Gegensatz Straight+Through+Typ mehrgängig, wie man hier sehen kann. Diese Kabel werden häufig verwendet, wenn zwei Computer direkt miteinander verbunden werden oder zum Anschluss eines Ethernet+fähigen Druckers direkt an einen Computer.Sie können auch zur Erweiterung eines Hubes oder Switch mit einem anderen Hub oder...
- Seite 8 Benutzerhandbuch Oktober 2013 – Rev 8 kann für viele Arten von Netzwerk+Installationen oder einfach zur 3 4 5 33 6 78 Prüfung Netzwerk+Kabellänge verwendet werden. Das Schema (rechts) zeigt den einfachsten Fall an, indem der Adapter an einem Ende des Kabels und das Gerät am anderen Ende verbunden wird.
- Seite 9 Benutzerhandbuch Oktober 2013 – Rev 8 kann nur nützliche Informationen bieten, wenn die zu testenden Kabel nicht mit anderen aktiven Geräte (wie Computern, Hubs und Routern) verbunden ist. Es sollte ausschließlich der und der Adapter an die Verkabelung angeschlossen werden. Bitte beachten Sie, dass einige kombinierte Sprach+ und Daten+ Installationen höhere Rufspannungen führen.
- Seite 10 Benutzerhandbuch Oktober 2013 – Rev 8 Wenn das getestet Kabel fehlerfrei ist, wird der eine ähnliche Meldung ähnlich der Folgenden anzeigen: Die erste Seite, die angezeigt wird, teilt Ihnen die Art der Anschlusskonfiguration des getesteten Kabels mit, in diesem Fall einfaches 8+adriges+Patchkabel (Straight+Through).
- Seite 11 Benutzerhandbuch Oktober 2013 – Rev 8 Diese Seite ist absichtlich ausgelassen. Seite 10...
- Seite 12 Benutzerhandbuch Oktober 2013 – Rev 8 Seite 11...
- Seite 13 Benutzerhandbuch Oktober 2013 – Rev 8 Seite 12...
- Seite 14 Benutzerhandbuch Oktober 2013 – Rev 8 Diese Seite ist absichtlich ausgelassen. Seite 13...
- Seite 15 Benutzerhandbuch Oktober 2013 – Rev 8 Wenn das Anschlussbild nicht mit einem der Standard+Kabel+Typen der + Datenbank übereinstimmt, versucht das Gerät, das am ehesten passende zu finden. Das Kabel ist eventuell fehlerhaft aufgrund einer Reihe von unterschiedlichen Gründen: unterbrochene, kurzgeschlossene, vertauschte oder falsch...
- Seite 16 Benutzerhandbuch Oktober 2013 – Rev 8 & (ab Firmware+Version 2.0 und höher) unterstützt die Verwendung von gekennzeichneten Adaptern. Diese besonderen Adapter können genau wie herkömmliche (nicht gekennzeichnete) Standard+Adapter verwendet werden. werden automatisch vom erkannt und die Kennnummer wird zusammen mit dem Kabel+Testergebnis angezeigt.
- Seite 17 Benutzerhandbuch Oktober 2013 – Rev 8 Wenn der ohne Netzwerkkabel gestartet wird und nur der Adapter verbunden ist, zeigt er eine kurze Anleitung für den Anschluss der Netzwerkkabel an. Die angezeigten Anweisungen dienen natürlich nur als Gedächtnisstütze, lassen Sie sich bitte von einem Fachmann beraten, wenn Sie nicht sicher sind, wie diese Informationen umgesetzt werden: ←...
- Seite 18 Benutzerhandbuch Oktober 2013 – Rev 8 bedarf keiner besonderen Wartung. Jedoch sollte die Batterie alle 12 Monate ersetzt werden, um das Risiko einer Beschädigung durch ausgelaufene Batterien zu verringern. Wenn diese Meldung angezeigt wird, sollte Batterie bald möglich ausgetauscht werden, eine Fehlfunktionen zu vermeiden und das Risiko einer Beschädigung durch ausgelaufene Batterien zu verringern.
- Seite 19 Benutzerhandbuch Oktober 2013 – Rev 8 & & @ " Peak oder autorisierte Händler bieten eine Reihe von nützlichem Zubehör an, um Ihren zu verbessern. & Es sind 8 gekennzeichnete Adapter im Set enthalten mit den folgenden ID+ Nummern: 1+8, 9+16 und 17+24 verfügbar. Die Adapter werden automatisch...
- Seite 20 Benutzerhandbuch Oktober 2013 – Rev 8 & @ > Netzwerkkabel Kategorie Cat 5, 5e, 6 (UTP) Verbindungstyp 8+adrig Maximale Kabellänge 150 m (500 Fuß) Prüfspannung ±5V Prüfstrom ±2,5mA Schutzart ±15V ±80V Betriebstemperaturbereich 10°C to 50°C Batterie+Spannungsbereich 8,0V to 13,0V Batterie+Typ GP23A 12V Alkaline Abmessungen 103 x 70 x 20 mm...
- Seite 21 Benutzerhandbuch Oktober 2013 – Rev 8 & = @ B kann den Adapter nicht erkennen. Es ist möglich, dass das Kabel zu viele unterbrochene Verbindungen hat oder der Adapter selbst beschädigt ist. Es ist nicht möglich, ein vollständiges Anschlussbild anzuzeigen, wenn nur 2 Linien zwischen dem und dem Adapter verbunden sind.
- Seite 22 Oktober 2013 – Rev 8 & * @ ) Wenn Sie aus irgendeinem Grund nicht vollständig mit dem Peak zufrieden sein sollten, dann können Sie, innerhalb von 14 Tagen nach dem Kauf, das Gerät an Ihren Händler zurückgeben. Sie erhalten eine Rückerstattung für den vollen Kaufpreis, wenn das Gerät in einwandfreiem...
- Seite 23 Wenn Sie Zweifel haben, können Sie Ihre Peak Artikel für eine sichere und umweltfreundliche Entsorgung an uns senden. Bei Peak Electronic Design Ltd haben wir uns für eine kontinuierliche Produktentwicklung und + verbesserung verpflichtet. Die Angaben unsere Produkte sind daher jederzeit ohne Vorankündigung abänderbar.
