Atlas IT Bedienungsanleitung
Anweisungen zeigen

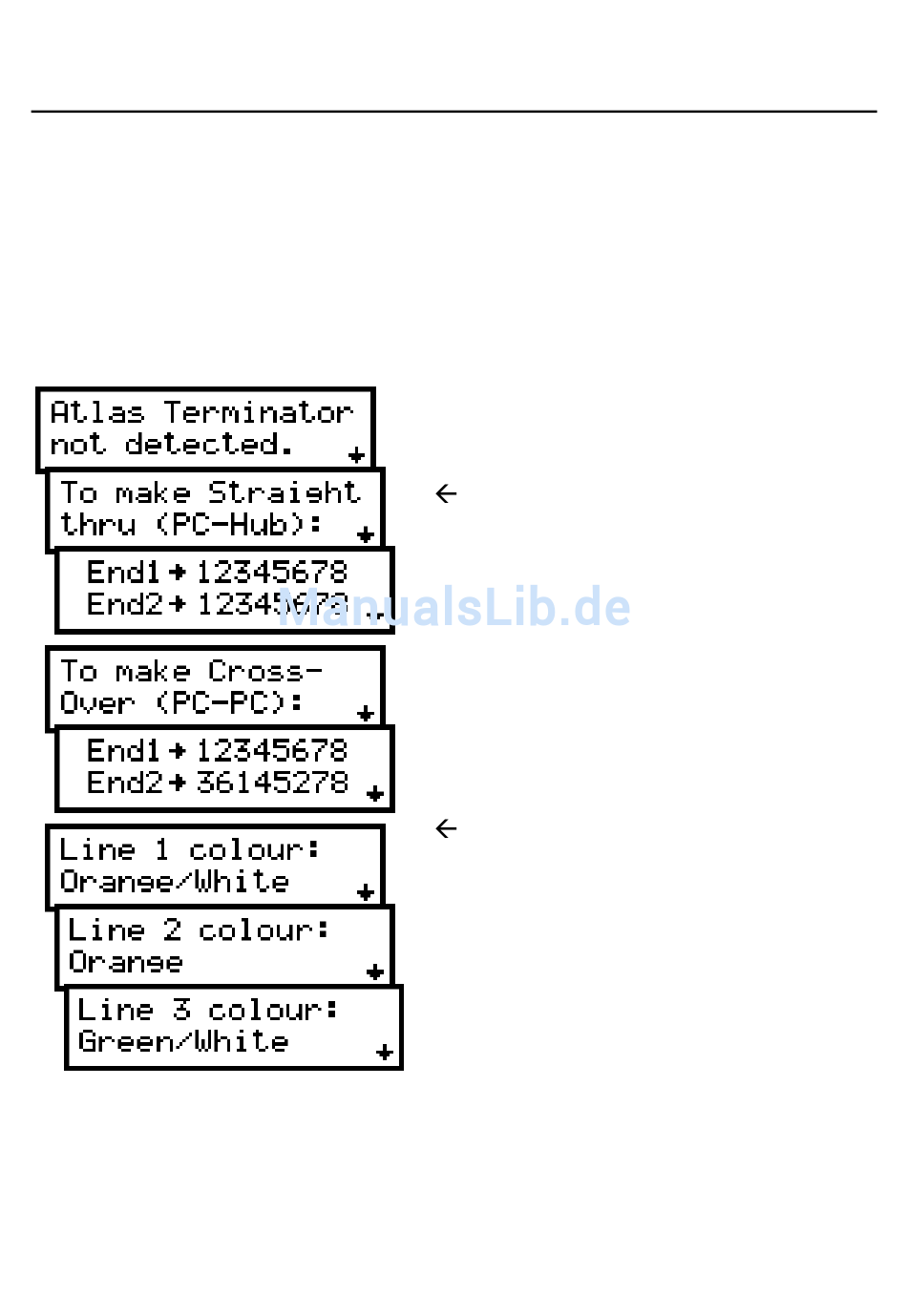

Wenn der Atlas IT gestartet wird, ohne mit Netzwerkkabel und
Abschlußwiderständ verbunden zu sein, wird eine kurze Anleitung für die
Anbindung von bekannten Netzwerkkabeln angezeigt.
Die angezeigten Informationen sind natürlich nur als Erinnerung gedacht.
Bitte wenden Sie sich an eine dafür qualifizierte Person, falls Sie unsicher
sind, wie Sie diese Information implementieren :
Leitungen 1&2, 3&6,4&5 und 7&8 verdrillte Paare sind.
Bitte beachten Sie das Ethernet Verbindungsdiagramm für weitere
Kabelverbindungsdetails.
Erst
bestätigt
Verbindungsmuster
bekanntesten
(Patch-Kabel und Crossover-Kabel).
Die Farben aller 8 Drähte werden
angezeigt.
Es ist wichtig zu beachten, dass die
Page 12
April 2006 – Rev 2
das
Gerät
der
Kabelkonfigurationen
die
zwei
