Abb.9
8

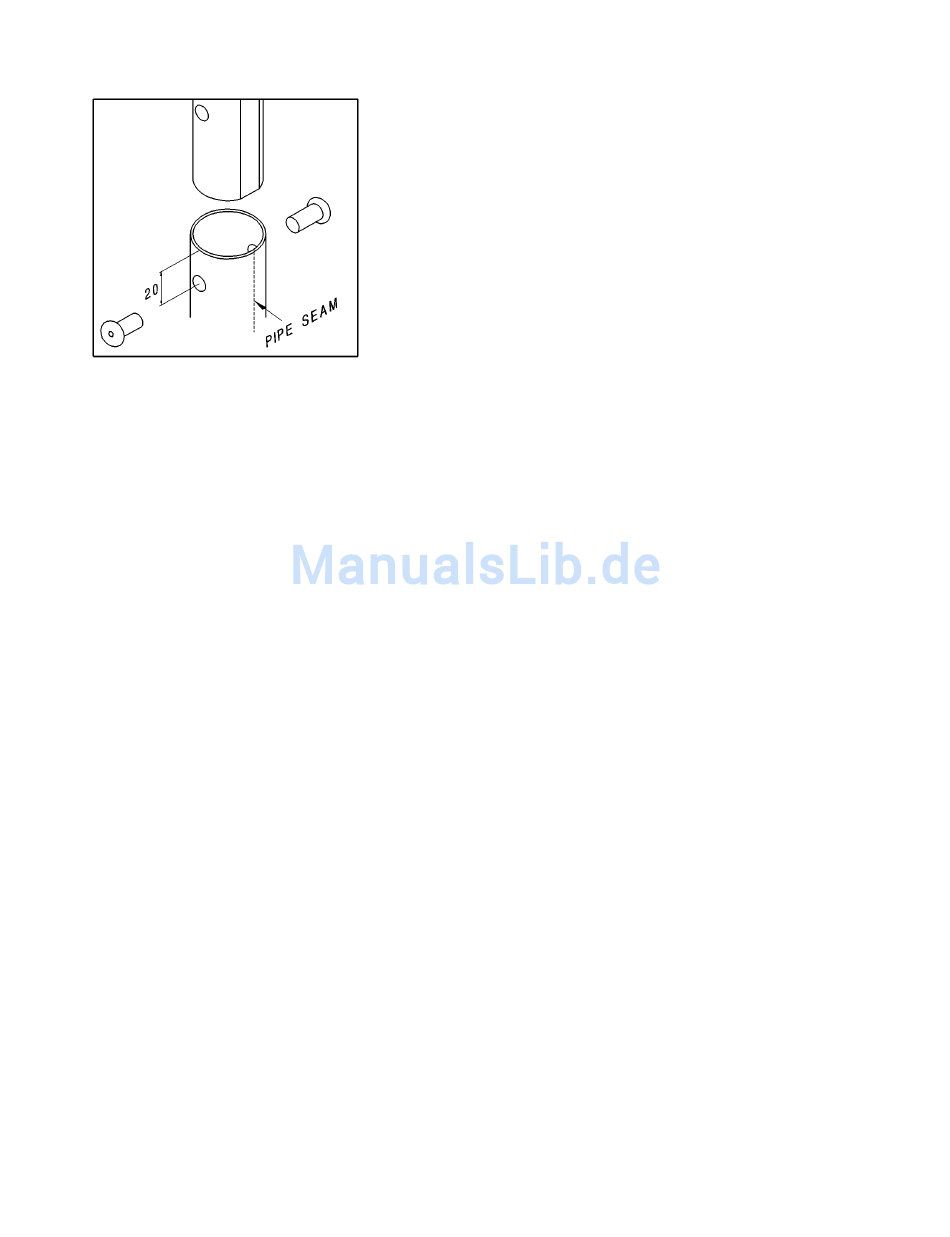

Befestigung des Generators an den
Turm
(Abb.9)
1. Der Turmadapter ist am 913 angebracht
und paßt in ein normales Rohr mit
einem Innendurchmesser von 41mm.
2. Bohren Sie zwei Löcher mit einem
Durchmesser von 10,5mm in das
Befestigungsrohr
Rohrende).
3. Befestigen Sie den Windgenerator an
das Befestigungsrohr mit Hilfe der 2
Inbusschrauben und den Sprengringen.
Bitte Beachten Sie : Wenn Sie den Rutland
913Befestigungsbausatz verwenden ,kann
der Punkt 2 außer Acht gelassen werden,
da die Bohrlöcher schon vorhanden sind.
Abschließende mechanische
Überprüfung
1. Überprüfen Sie, ob alle Schrauben fest
angezogen sind.
2. Überprüfen Sie, ob der Generator sich
ungehindert drehen kann.
Stellen Sie den Windgenerator in dieser
Aufbauphase noch nicht auf. Die Turbine
muß an der Batterie angeschlossen
werden, bevor die Rotoren sich im Wind
drehen können.
(ca.20mm
vom
