HRDi Laderegler

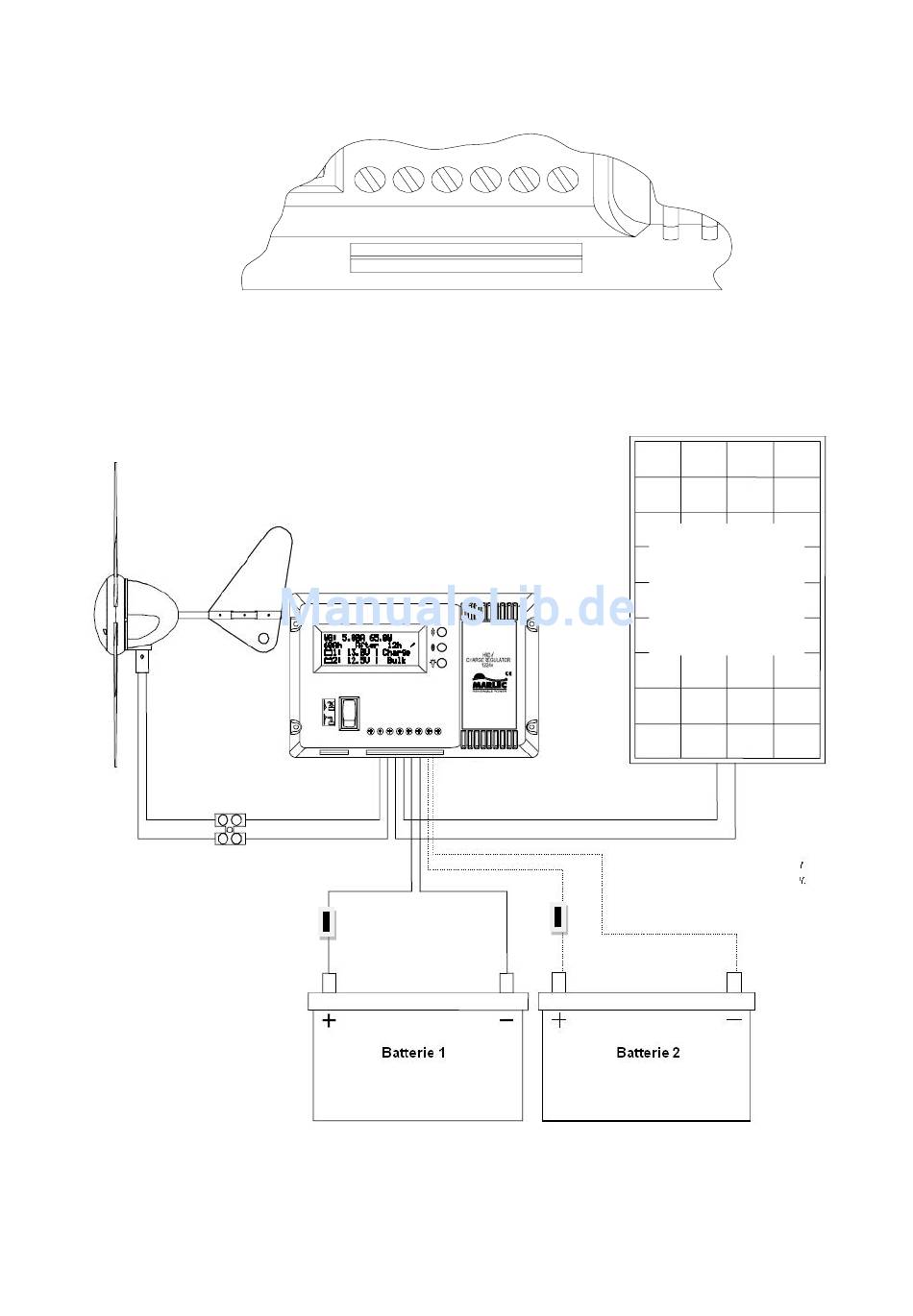

Abb. 2 Grundschema für die Verdrahtung
WG -
Windgenerator
In-Line-Sicherung,
mit dem
Windgenerator
geliefert
Dokument Nr. SM-347 Ausgabe A 29.01.2009
Schema zum HRDi Verdrahtungsblock
HRDi Laderegler
Verdrahtungsblock
Installation und Betrieb
PV –Solarmodul
(max 160W)
GLEICHRICHTER
DIODE MUSS
MONTIERT
SEIN*
Für parallel geschaltete
Kollektoren ist jeweils eine
eigene Gleichrichterdiode
erforderlich:
Marlec Engineering Co Ltd
