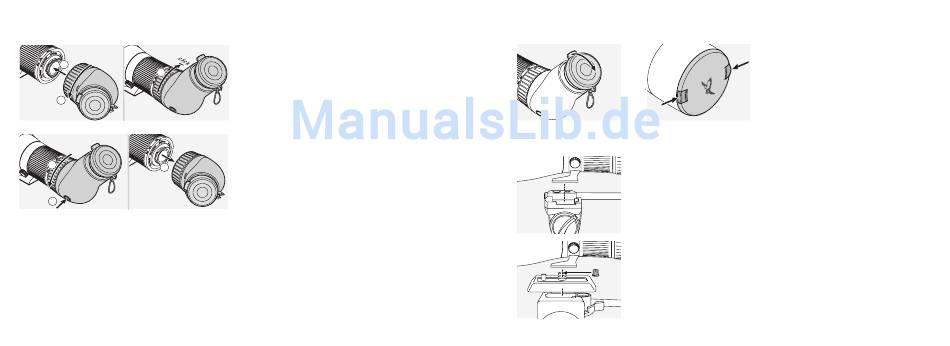

2.2 MONTARE IL MODULO OBIETTIVO E IL MODULO OCULARE
2
3
1
2
3
1
48
• Allineare la tacca guida (segno di rife-
rimento) del modulo oculare alla tacca
guida del modulo obiettivo.
• Ruotare il modulo oculare in senso
orario fino a far scattare il fermo.
• Per lo smontaggio, premere il pulsante
di sblocco sul modulo oculare e ruotare
il modulo in senso antiorario fino a
sbloccarlo, poi rimuoverlo.
ATX/STX / DE ATX/STX / IT
2.3 RIMUOVERE I COPERCHI DI PROTEZIONE DELL'OBIETTIVO E DELL'OCULARE
2.4 MONTAGGIO SUL TREPPIEDE
Treppiede SWAROVSKI OPTIK
La base del treppiede si innesta direttamente nel testa del
treppiede SWAROVSKI OPTIK.
Treppiedi diversi
Il piedino del cannocchiale si fissa ad un attacco filettato da
3/8˝ UNC. La vite inserita riduce l'attacco filettato a 1/4˝ UNC.
1/4
Il telescopio può essere montato su qualunque treppiede
standard.
ATX/STX / DE ATX/STX / IT
49
