- Seite 1 Bedienungsanleitung © 2014 ZOOM CORPORATION Dieses Handbuch darf weder in Teilen noch als Ganzes ohne vorherige Erlaubnis kopiert oder nachgedruckt werden.
-
Seite 2: Inhaltsverzeichnis
H-Serie. Jeder Eingang bietet zudem Hi-Z-Anschlüsse. Die Vorverstärkung kann um bis zu 60 dB angehoben werden, zudem kann +48V Phantomspeisung zugeschaltet werden. Mixer-Anwendung inklusive Die Software bietet Einstellmöglichkeiten für den internen Mixer sowie die Effekte im Mo- nitorkanal. Weitere Informationen zum finden Sie auf der ZOOM-Webseite (http://www.zoom.co.jp/downloads/). -
Seite 3: Gebrauchs- Und Sicherheitshinweise
Vermeiden Sie einen Betrieb an Orten mit starken Vibrationen. Tonbändern, Videos, Sendematerial usw.) gesetzlich verboten. Vermeiden Sie einen Betrieb in staubiger oder verschmutzten Umgebung. Die ZOOM Corporation haftet nicht für etwaige Folgen aus Urheberrechts- Verkabelung der Ein-/Ausgangsbuchsen verletzungen. Schalten Sie alle Geräte vor der Verkabelung immer zuerst aus. -
Seite 4: Bezeichnung Der Bedienelemente

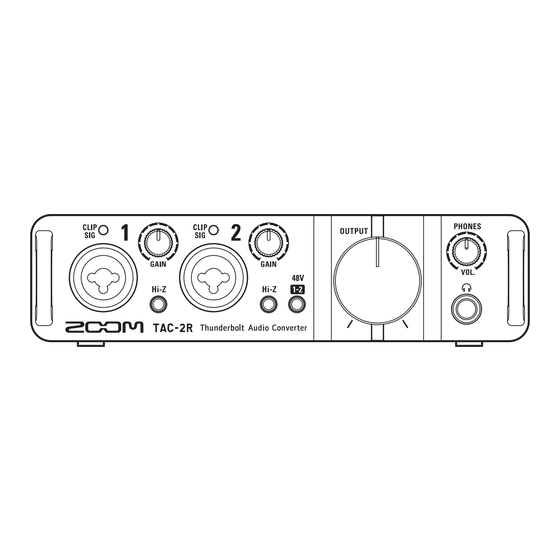

Bezeichnung der Bedienelemente Bedienoberfläche Pegelanzeigen GAIN-Regler PHONES-Regler Betriebsanzeige Buchse INPUT 2 Hi-Z-Schalter OUTPUT-Regler Buchse INPUT 1 48V-Taste PHONES-Buchse SPITZE : + PHASE RING : − PHASE 1 : MASSE 2 : + PHASE SCHIRM : MASSE 3 : − PHASE... -
Seite 5: Rückseite
Rückseite Thunderbolt-Port Taste DIRECT MONITOR MIDI-OUT-Buchse OUTPUT-Buchsen MIDI-IN-Buchse... -
Seite 6: Treiberinstallation
Laden Sie den ZOOM TAC-2 Treiber von der Webseite http://www.zoom. co.jp/downloads/ auf Ihren Computer herunter. ANMERKUNG • Laden Sie den aktuellen Treiber für den ZOOM TAC-2 von der Webseite herunter. • Folgende Betriebssysteme werden unterstützt: Mac OS X 10.8.5 (oder höher) Um die Installation zu starten, klicken Sie auf das Symbol ZOOM TAC-2 Driver.pkg. -
Seite 7: Anschluss An Einen Computer
Thunderbolt-Kabel am Com- puter an. Bei korrektem Anschluss leuchtet die Power-Anzeige. <Rückseite> ANMERKUNG • Das Gerät schaltet sich nur dann ein, wenn der Treiber installiert ist. Folgen Sie den Anweisungen auf Seite 6, um den ZOOM TAC-2 Treiber zu installieren. -
Seite 8: Anschluss Von Instrumenten
Anschluss von Instrumenten Schließen Sie Instrumente mit TRS- oder monophonen Klinkenkabeln an den INPUTS 1/2 an. <Vorderseite> Keyboard (TRS-Kabel) Bassgitarre Gitarre (Monoklinkenkabel) Einsatz der Hi-Z-Funktion • Wenn Sie eine passive Gitarre oder einen passiven Bass an einem INPUT anschließen, drücken Sie die zugehörige Taste ,die dann leuchtet. -
Seite 9: Anschluss Von Mikrofonen
Anschluss von Mikrofonen Schließen Sie Mikrofone mit XLR-Kabeln an den INPUTS 1/2 an. <Vorderseite> Dynamisches Mikrofon (XLR-Kabel) Kondensatormikrofon (XLR-Kabel) Aktivieren der Phantomspeisung • Wenn Sie ein Kondensatormikrofon anschließen, drü- cken Sie die Taste , die dann leuchtet. Wenn die Taste leuchtet, wird Phantomspeisung ausge- geben. -
Seite 10: Anpassen Der Eingangsverstärkung
Anpassen der Eingangsverstärkung Sie können die Vorverstärkung für jeden INPUT separat einstellen. Überprüfen Sie den Pegel für das Eingangssignal. Leuchtet grün: Es liegt ein Eingangs- signal an. Leuchtet rot: Das Eingangssignal übersteuert. Stellen Sie die Eingangs- verstärkung ein. Bedienen Sie den Regler HINWEIS •... -
Seite 11: Anschluss Von Kopfhörern Und Lautsprechern
Anschluss von Kopfhörern und Lautsprechern Schließen Sie einen Kopfhörer an der Buchse PHONES und Lautsprecher an den Buchsen OUTPUT an. Stellen Sie nun die Lautstärke ein. Schließen Sie einen Kopfhörer oder Lautsprecher an. <Vorderseite> <Rückseite> Kopfhörer Lautsprecher Stellen Sie die Kopfhörer-/Lautsprecher-Lautstärke ein. Kopfhörer-Lautstärke: Bedienen Sie Lautsprecher-Lautstärke:... -
Seite 12: Einsatz Des Direct-Monitorings
Einsatz des Direct-Monitorings Audiosignale, die am anliegen, können direkt ausgegeben wer- den, ohne den Computer zu durchlaufen. Hierbei handelt es sich um latenzfreies Monitoring. <Rückseite> Stellen Sie den Schalter ein. Einstellung für das Buchse INPUT 1 Buchse INPUT 2 Direct-Monitoring MONO Wiedergabe über die Buchse PHONES und die beiden L/R-OUTPUT-Buchsen. -
Seite 13: Anschluss Von Midi-Geräten
Buchse MIDI IN ANMERKUNG • Wenn Sie Einstellungen in einer DAW oder anderen Software vornehmen, wählen Sie „ZOOM TAC-2R MIDI I/O Port“ . Verwenden Sie nicht den Eintrag „ZOOM TAC-2R Reserved Port“ , da dies den ordnungsgemäßen Betrieb des oder stören könnte. -
Seite 14: Fehlerbehebung
Wiedergabe oder Aufnahme nicht möglich • Überprüfen Sie die Verbindung sowie die Laut- stärke-Einstellung der angeschlossenen Laut- • Stellen Sie sicher, dass ZOOM TAC-2R in den sprecher. Audioeinstellungen der Systemsteuerung als Au- • Passen Sie die Regler für OUTPUT und PHONES diogerät angewählt ist. -
Seite 15: Spezifikationen
Spezifikationen INPUT 1/2 Anschluss XLR/TRS-Combo (XLR: 2 + Phase, TRS: SPITZE + Phase) Eingänge Input-Gain 0 – 60 dB (in Schritten von 1 dB) Eingangsimpedanz 5 kΩ; 1 MΩ (Hi-Z ist aktiv) Max.Eingangspegel +12 dBu (bei 0 dBFS) Phantomspeisung +48V Ausgänge OUTPUT Anschluss TRS-Buchse (symmetrisch) Max. Ausgangspegel +14 dBu (bei 0 dBFS) Ausgangsimpedanz 100 Ω... -
Seite 16: Für Eu-Länder
Abfallbeseitigung auftreten können. Die Wiederverwertung der Materialien hilft dabei, natürliche Rohstoffe zu erhalten. Weitere Informationen zur Wiederverwertung dieses Produkts erhalten Sie bei Ihrer Stadtverwaltung, der für Sie zuständigen Müllumladestation sowie von dem Händler, bei dem Sie dieses Produkt gekauft haben. ZOOM CORPORATION 4-4-3 Kanda-Surugadai, Chiyoda-ku, Tokyo 101-0062 Japan http://www.zoom.co.jp Z2I-2194-02...
