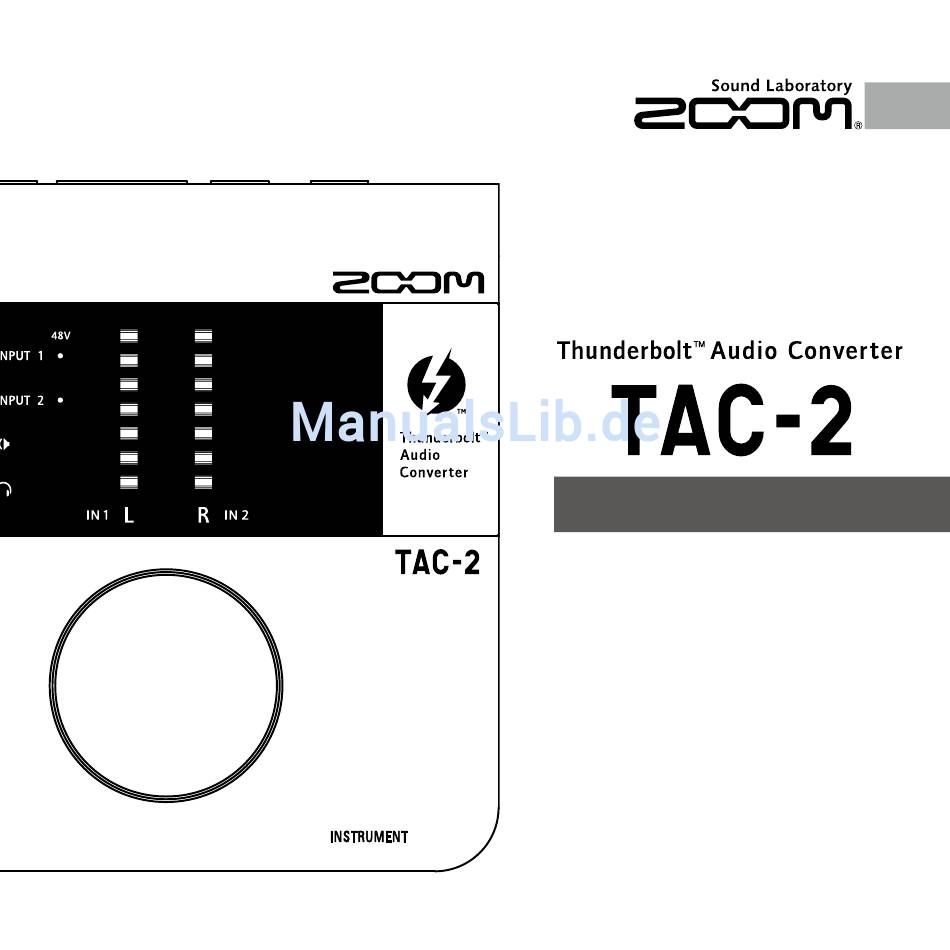

- Seite 1 Bedienungsanleitung © 2013 ZOOM CORPORATION Diese Bedienungsanleitung darf weder in Teilen noch als Ganzes ohne vorherige Erlaubnis kopiert oder reproduziert werden.
-
Seite 2: Inhaltsverzeichnis
Die Burr-Brown-Mikrofonvorverstärker liefern bis zu +60 dB Verstärkung, für alle Eingänge steht eine +48 V Phantomspeisung zur Verfügung. Mixer-Anwendung im Lieferumfang Die Software bietet Einstellmöglichkeiten für den internen Mixer sowie die Effekte im Mo- nitorkanal. Weitere Informationen zum finden Sie auf der ZOOM-Webseite (http://www.zoom.co.jp/downloads/). -
Seite 3: Gebrauchs- Und Sicherheitshinweise
Vor dem Transport müssen Sie alle Kabel und das Netzteil abziehen. von urheberrechtlich geschützten Quellen (CDs, Schallplatten, Live-Darbietun- gen, Tonbändern, Videos, Sendematerial usw.) gesetzlich verboten. Lautstärke Die ZOOM Corporation haftet nicht für etwaige Folgen aus Urheberrechtsver- Betreiben Sie das Gerät nicht länger mit hoher Lautstärke. letzungen. -
Seite 4: Bezeichnung Der Bedienelemente
Bezeichnung der Bedienelemente Bedienoberfläche Control-Regler Über diesen Regler stellen Sie die Ein- gangsverstärkung und Wiedergabe- Gitarre lautstärke ein. Kopfhörer PHONES-Buchse Eingangsbuchse INSTRUMENT Hier schließen Sie einen Hier schließen Sie eine Gitarre/einen Kopfhörer an. Bass an. HINWEIS • Drücken Sie den Control-Regler, um die Steuerung zwischen den folgenden Ein- und Ausgängen um- zuschalten: INPUT 1, INPUT 2, INPUT 1+2, OUTPUT, PHONES. -
Seite 5: Rückseite
Rückseite Computer Thunderbolt™-Port Dient zum Anschluss an einen Computer. Mikrofon Buchsen INPUT 1 und INPUT 2 Dienen zum Anschluss von Mikrofonen oder Lautsprecher Keyboards. * Wenn die Eingangsbuchse INSTRUMENT belegt ist, wird INPUT 1 automatisch deaktiviert. OUTPUT-Buchsen Dient zum Anschluss von Aktivlautsprechern bzw. eines Hi-Fi-Systems. - Seite 6 Bezeichnung der Bedienelemente (Fortsetzung) Anzeige Dient unter anderem zur Anzeige der Eingangsverstärkung sowie der Ein- und Ausgangspegel. +48V-Anzeige Diese Anzeige leuchtet nur, wenn die Phantomspeisung aktiviert ist. Status-LEDs Zeigen die aktuelle Zuwei- LED-Pegelanzeigen sung des Control-Reglers. Zeigen je nach Zuordnung des Reglers entweder : INPUT 1 den Pegel der Eingangsverstärkung oder die Ein- und Ausgangspegel an.
-
Seite 7: Treiberinstallation
Laden Sie den ZOOM TAC-2 Treiber von der Webseite http:// www.zoom.co.jp/downloads/ auf Ihren Computer herunter. ANMERKUNG • Den aktuellen Treiber für den ZOOM TAC-2 laden Sie von der oben genannten Webseite herunter. • Schließen Sie den während der Installation noch nicht an den Computer an. -
Seite 8: Einschalten Des Geräts
Computer an (damit wird das Gerät eingeschaltet). ANMERKUNG • Das Gerät schaltet sich nur dann ein, wenn der Treiber installiert ist. Folgen Sie den Anweisungen auf Seite 7 , um den ZOOM TAC-2 Treiber zu installieren. Drehen Sie die Lautstärke aller am angeschlossenen... -
Seite 9: Einstellen Der Output-Lautstärke
Einstellen der OUTPUT-Lautstärke Wählen Sie Drücken Sie wiederholt den Regler, aufleuchtet. Drücken Stellen Sie die Lautstärke ein. Drehen Danach wird auf den LED-Pegelanzeigen automatisch wieder der Ausgangspegel der OUTPUT-Buchsen angezeigt. -
Seite 10: Einstellen Der Phones-Lautstärke
Einstellen der PHONES-Lautstärke Wählen Sie Drücken Sie wiederholt den Regler, aufleuchtet. Drücken Stellen Sie die Lautstärke ein. Drehen Danach wird auf den LED-Pegelanzeigen automatisch wieder der Ausgangspegel der PHONES-Buchsen angezeigt. -
Seite 11: Einstellen Der Eingangsverstärkung
Einstellen der Eingangsverstärkung Wählen Sie den Eingang, den Sie aussteuern möchten. Drücken Sie den Regler wiederholt, bis die LED des gewünschten Eingangs leuchtet. HINWEIS Drücken • Sie können INPUT 1 und INPUT 2 gleichzeitig aussteuern. Stellen Sie die Eingangsverstär- kung ein. HINWEIS •... -
Seite 12: Aktivieren Der Phantomspeisung
Aktivieren der Phantomspeisung Wählen Sie den Eingang, für den Sie die Phantomspeisung aktivie- ren möchten. Drücken Sie den Regler wiederholt, bis die LED des Eingangs leuchtet, für den Sie die Phantospei- Drücken sung aktivieren möchten. Schalten Sie die Phantomspeisung ein (oder aus). •... -
Seite 13: Fehlerbehebung
• Überprüfen Sie die Verbindung sowie die Laut- Wiedergabe oder Aufnahme nicht möglich stärkeeinstellung der angeschlossenen Laut- sprecher. • Stellen Sie sicher, dass ZOOM TAC-2 in den • Stellen Sie die Lautsprecher-/Kopfhörerlautstär- Audioeinstellungen in der Systemsteuerung als ke am ein. -
Seite 14: Spezifikationen
Spezifikationen INPUT 1/2 Anschluss XLR/TRS-Combo-Buchse (XLR: 2 + Phase, TRS: SPITZE Eingänge + Phase) Input-Gain 0, 9 – 60 dB (in Schritten von 3 dB) Eingangsimpedanz 3 kΩ Max. Eingangspegel +12 dBu (bei 0 dBFS) Phantomspeisung +48V INSTRUMENT Anschluss Standard-Klinke (bei Belegung wird INPUT 1 deaktiviert) (INPUT 1) Eingangsimpedanz 1 MΩ... -
Seite 16: Für Eu-Länder
Für EU-Länder Konformitätserklärung ZOOM CORPORATION 4-4-3 Kanda-Surugadai, Chiyoda-ku, Tokyo 101-0062 Japan http://www.zoom.co.jp Z2I-1873-02...
