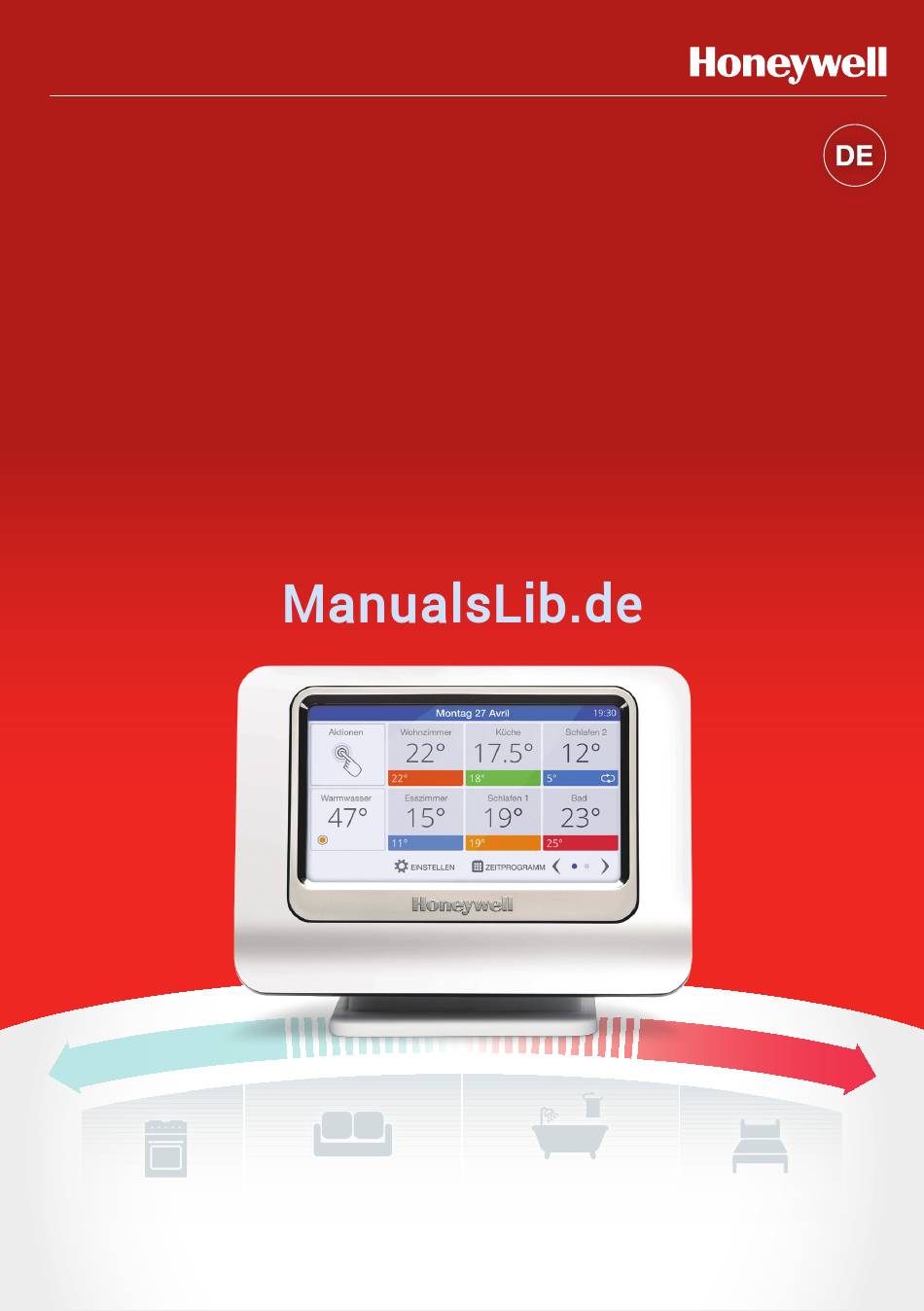

Honeywell evohome Installationshandbuch
  1. Anleitungen
  2. Marken
  3. Honeywell Anleitungen
  4. Heizungssystemen
  5. evohome security
  6. Installationshandbuch

Honeywell evohome Installationshandbuch

Vorschau ausblenden Andere Handbücher für evohome:
Inhaltsverzeichnis

Werbung

Quicklinks

evohome
Installationshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Honeywell evohome

Inhaltszusammenfassung für Honeywell evohome

  • Seite 1 Installationshandbuch...

  • Seite 2: Erklärung Der Symbole

    Fußbodenregler ( HCE80 oder evohome Bediengerät HCC80 ) Kabelloses OpenTherm- evohome Bediengerät Modul ( R8810 ) Wandhalter ( ATF300 ) evohome Bediengerät Tischhalter Mischerregler ( HM80 ) ( ATF100 oder ATF200 ) Raumsollwertsteller/Fühler Heizkörperregler ( HR92 ) ( HCW82 ) Raumtemperaturfühler Heizkörperregler ( HR80 )

  • Seite 3: Inhaltsverzeichnis

    Installationshandbuch Danke, dass Sie sich für evohome entschieden haben. evohome bedeutet Komfort und mehr Kontrolle über Ihr Heizsystem. Es ist einfach zu installieren und zu bedienen. Folgen Sie diesen Anweisungen, um das evohome System einzurichten. Geräte, die mit Netzspannung versorgt werden, müssen von einem Fachmann installiert...
  • Seite 4 Übersicht Inbetriebnahme Das evohome Bediengerät ist nicht mit den Systemgeräten verbunden. Schritt 1: Systemgeräte anschließen Systemgeräte mit Spannung versorgen. Schritt 2: evohome Bediengerät in Betrieb nehmen evohome Bediengerät einschalten und den Anweisungen auf dem Display folgen. Gehen Sie zu "Geführte Konfiguration".

  • Seite 5: Schritt 1: Systemgeräte Anschließen

    Installationshandbuch Schritt 1: Systemgeräte anschließen evohome kommuniziert per Funk mit der Frequenz 868 MHz, die durch Standard-Funkgeräte oder WiFi nicht beeinträchtigt wird. Einige Geräte benötigen Netzspannung oder müssen an externe Netzgeräte angeschlossen werden. Daher empfiehlt es sich, diese Geräte zuerst anzuschließen, um das Binding (Verbinden) zu erleichtern.

  • Seite 6: Relaismodul (Bdr91) An Einen Wärmeerzeuger Oder Ein Zonenventil Anschließen

    Schritt 1: Systemgeräte anschließen Relaismodul (BDR91) Relaismodul (BDR91) an einen Wärmeerzeuger oder ein Zonenventil anschließen Bevor Sie beginnen: Relaismodul auf einer nichtmetallischen Oberfläche Stromversorgung montieren. Es muss ein Mindestabstand von 30 cm ausschalten und sicherstellen, dass zum Wärmeerzeuger, zu Funkgeräten bzw. zu keine Spannung Metallgegenständen eingehalten werden.

  • Seite 7: Remote-Gateway (Rfg100) Anschließen

    Installationshandbuch Remote-Gateway (RFG100) Remote-Gateway (RFG100) anschließen Remote-Gateway mit dem gelieferten Ethernet- Kabel an Ihren Internetrouter anschließen.
  • Seite 8 Schritt 1: Systemgeräte anschließen Mischerregler (HM80), Fußbodenregler (HCE80/HCC80), OpenTherm-Modul (R8810) Mischerregler (HM80), Fußbodenregler (HCE80/HCC80), OpenTherm-Modul (R8810) anschließen Installationsanleitungen der Geräte beachten.

  • Seite 9: Schritt 2: Evohome Bediengerät In Betrieb Nehmen

    Schritt 2: evohome Bediengerät in Betrieb nehmen Das evohome Bediengerät verfügt über eine "Geführte Konfiguration", um das Konfigurieren der Zonen (Räume) für Standard-Applikationen zu erleichtern. Für gemischte Systeme (z. B. Fußbodenheizung und Heizkörperregelung) wird empfohlen, die Applikation mit der größten Anzahl von Räumen mit der "Geführten Konfiguration"...
  • Seite 10 Bediengerät am Tischhalter Das evohome oder am Wandhalter aufstecken. Bediengerät wird mit *wiederaufladbaren Sind die Akkus vollständig geladen, kann das evohome Akkus geliefert. Die Bediengerät einfach vom Tischhalter oder vom Akkus sind bereits aufgeladen, so dass Wandhalter genommen werden, so dass es leichter Sie das System programmiert werden kann.
  • Seite 11 Installationshandbuch evohome Bediengerät einrichten Den Anweisungen am Display folgen, um Sprache, Datum und Uhrzeit einzustellen. Für ein noch nicht konfiguriertes evohome Bediengerät, dem noch alle Systemkomponenten zugeordnet werden müssen, Taste "Geführte Konfiguration" drücken, um die unverbundenen Geräte hinzuzufügen. Folgen Sie "Schritt 3: Systemgeräte in Betrieb...
  • Seite 12 Schritt 2: evohome Bediengerät in Betrieb nehmen...

  • Seite 13: Schritt 3: Systemgeräte In Betrieb Nehmen Und Verbinden (Binding)

    Installationshandbuch Schritt 3: Systemgeräte in Betrieb nehmen und verbinden (Binding) Wenn ein Gerät mit dem evohome Bediengerät verbunden ist, wird das Binding (Verbindung) dauerhaft im Gerät gespeichert, auch bei Stromausfall. In diesem Abschnitt Heizkörperregler (HR92) Remote-Gateway (RFG100) Relaismodul (BDR91) / OpenTherm-Modul (R8810) Zonenventil mit Relaismodul (BDR91) steuern Heizkörperregler (HR80)

  • Seite 14: Heizkörperregler (Hr92) Verbinden

    Taste einmal drücken: BINDING sollte erscheinen. hinzufügen möchten. 5. Ggf. den Raum Sie sollten eine ERFOLG-Meldung am umbenennen und/oder evohome Bediengerät erhalten (falls nicht, das grüne Häkchen drücken. zurückgehen und erneut verbinden). 6. HEIZKÖRPERREGLER wählen. Der Name des zugeordneten Raums sollte auf der HR92- 7.

  • Seite 15: Heizkörperregler (Hr92) Installieren

    Installationshandbuch Heizkörperregler (HR92) installieren Raum (Zone) für den Heizkörperregler wählen. Schieber in Position "offen" stellen. Ventiladapter vom Regler trennen. Drehrad entgegen dem Uhrzeigersinn bis zum Anschlag drehen. Vorhandenen Thermostat vom Heizkörperventil entfernen. Ventiladapter auf das Heizkörperventil schrauben. Heizkörperregler wieder auf den Ventilaufsatz stecken.

  • Seite 16: Remote-Gateway (Rfg100) In Betrieb Nehmen Und Verbinden

    Ihrem evohome Bediengerät: und gedrückt halten, bis Sie ein blinkendes Licht neben dem sehen. 1. EINSTELLEN drücken und 3 Sekunden Am evohome Bediengerät die grüne gedrückt halten. Verbindungstaste drücken. 2. Das grüne Häkchen drücken. Sie sollten eine ERFOLG-Meldung am 3.

  • Seite 17: Relaismodul Oder Opentherm-Modul Verbinden

    (bis die rote LED langsam blinkt). 5. KESSELRELAIS oder Am evohome Bediengerät die grüne OPENTHERM wählen. Verbindungstaste drücken. Sie sollten eine ERFOLG-Meldung am evohome Bediengerät erhalten (falls nicht, zurückgehen und erneut verbinden). Die rote LED am Modul erlischt. SEKUNDEN SEKUNDEN...

  • Seite 18: Zonenventil Mit Relaismodul (Bdr91) Steuern

    Bediengerät Sicherstellen, dass das Relaismodul (BDR91) an das Zonenventil und die Versorgungsspannung angeschlossen ist. Wenn Sie nicht der Wenn Sie die Raumtemperatur mit dem evohome Bediengerät GEFÜHRTEN KON- (das sich in diesem Raum befinden muss) regeln möchten, FIGURATION folgen, JA drücken. Ansonsten NEIN drücken und einen Fühler beachten Sie die Schrit- verbinden –...

  • Seite 19: Raumsollwertsteller/Fühler (Hcw82 Oder Hcf82) Verbinden

    HCF82) verbinden Bind-Taste in der unteren rechten Ecke kurz drücken. Die rote LED blinkt. Sie sollten eine ERFOLG-Meldung am evohome Bediengerät erhalten (falls nicht, zurückgehen und erneut verbinden). Relaismodul (BDR91) verbinden Taste 15 Sekunden lang gedrückt halten (bis die rote LED schnell blinkt), um alle vorherigen Verbindungsdaten zu löschen.

  • Seite 20: Heizkörperregler (Hr80) In Betrieb Nehmen

    Schritt 3: Systemgeräte in Betrieb nehmen und verbinden (Binding) Heizkörperregler (HR80) Heizkörperregler (HR80) in Betrieb evohome Bediengerät nehmen Wenn Sie die Raumtemperatur mit dem evohome Bediengerät (das sich in diesem Raum befinden Wenn Sie nicht der GEFÜHRTEN KON- muss), regeln möchten, JA drücken. Ansonsten FIGURATION folgen, NEIN drücken und den Fühler verbinden.
  • Seite 21 Bind-Taste am Heizkörperregler drücken (falls es mehrere HR80 in einer Zone gibt, mit allen so verfahren). Das Display sollte ein blinkendes Funk-Symbol anzeigen. Am evohome Bediengerät die grüne Verbindungstaste drücken. Prüfen, ob (alle) Heizkörperregler SYNC anzeigen. Zeigt ein Heizkörperregler nicht SYNC an und bleibt das blinkende Funk-Symbol , am evohome Bediengerät ZURÜCK...

  • Seite 22: Fußbodenregler (Hce80 Oder Hcc80) In Betrieb Nehmen Und Verbinden

    Fußbodenregler (HCE80 oder HCC80) Fußbodenregler (HCE80 oder HCC80) in evohome Bediengerät Betrieb nehmen und verbinden Wenn Sie die Raumtemperatur mit dem evohome Bediengerät Wenn Sie nicht der GEFÜHRTEN KON- (der sich in diesem Raum befinden muss) regeln möchten, FIGURATION folgen, JA drücken.
  • Seite 23 Installationshandbuch Raumsollwertsteller/Fühler (HCW82 oder HCF82) verbinden Bind-Taste in der unteren rechten Ecke kurz drücken. Die rote LED blinkt. Sie sollten eine ERFOLG-Meldung am evohome Bediengerät erhalten (falls nicht, zurückgehen und erneut verbinden). FORTSETZUNG SIEHE NÄCHSTE SEITE...

  • Seite 24: Fußbodenregler Mit Dem Evohome Bediengerät Verbinden (Binding)

    • Die LED der Zone blinkt grün: gehen Sie bitte zu Variante 1. • Die LED der Zone blinkt rot: gehen Sie bitte zu Variante 2. Variante 1 Am evohome Bediengerät die grüne Verbindungstaste drücken. Wenn das Binding erfolgreich war, leuchtet die gelbe LED des Fußbodenreglers.

  • Seite 25: Mischerregler (Hm80) In Betrieb Nehmen

    Bediengerät Der Mischerregler sollte nur durch eine qualifizierte Person installiert werden. Wenn Sie beim Binding mit dem Wenn Sie nicht der Mischerregler nicht den Fühler des evohome Bediengeräts GEFÜHRTEN KON- FIGURATION folgen, verwenden, sollten Sie vorher einen der Raumsollwertsteller/ beachten Sie die Schrit- Fühler HCF82, HCW82 oder DTS92 installieren.
  • Seite 26 HCF82) verbinden Bind-Taste in der unteren rechten Ecke kurz drücken. Die rote LED blinkt. Sie sollten eine ERFOLG-Meldung am evohome Bediengerät erhalten (falls nicht, zurückgehen und erneut verbinden). Mischerregler verbinden (Binding) Beide Tasten am Mischerregler 4 Sekunden lang gedrückt halten, bis die rote LED blinkt.

  • Seite 27: Schritt 4: Systemtest

    Installationshandbuch Schritt 4: Systemtest Wenn alle Geräte mit dem evohome Bediengerät verbunden und installiert sind, sollte ein kurzer Systemtest durchgeführt werden. Sie können einen einfachen Funktionstest des Heizsystems durchführen, indem Sie die Raumsollwert-Temperatur jeder Zone auf die jeweilige Minimum- und Maximum-Temperatur stellen.

  • Seite 28: Geräte Mit Netzspannungsversorgung

    Schritt 4: Systemtest Kommunikation Funktest Um die Stärke des Funksignals zwischen den Geräten mit Funk und dem evohome Bediengerät zu prüfen, gehen Sie auf FUNK TEST im Installationsmenü des evohome Bediengeräts, um den Funktest durchzuführen. Am evohome Bediengerät 3 Sekunden Um Batterie zu sparen, lang EINSTELLEN gedrückt halten.
  • Seite 29 Mit dem Drehrad FUNK TEST wählen. Taste drücken. Das evohome Bediengerät zeigt die Signalstärke an (schwach oder hervorragend). Der Heizkörperregler zeigt ebenfalls die Signalstärke als Balken und Zahl an 1 (schwach) bis 5 (sehr gut). Die Anzeige 0 bedeutet, dass kein Testsignal vom evohome Bediengerät empfangen wurde.
  • Seite 30 Das evohome Bediengerät zeigt die Signalstärke an evohome Bedien- (schwach bis hervorragend). Voraussetzung ist, dass der gerät verbunden, Fühler des HR80 mit dem evohome Bediengerät verbunden sollte nach der Anzeige ist. Wird nichts angezeigt, hat das evohome Bediengerät TEST am HR80 die Bind-Taste gedrückt...
  • Seite 31 TEST sollte angezeigt werden. Taste ▼ 3 Sekunden gedrückt halten. Die Signalstärke SS wird angezeigt, z. B. 4. Das evohome Bediengerät zeigt die Signalstärke an (schwach bis hervorragend). Die Signalstärke wird am Raumthermostat ebenfalls angezeigt 1 (schwach) bis 5 (sehr gut).
  • Seite 32 LED ausgeht (ca. 30 Sekunden). Die rote LED blinkt jedes Mal, wenn eine Testnachricht gesendet wird. Das evohome Bediengerät zeigt die Signalstärke an (schwach bis hervorragend). Wird nichts angezeigt, hat das evohome Bediengerät kein Testsignal vom Fühler empfangen. Um den Testmodus zu verlassen, die Bind-Taste am Temperaturfühler drücken.

  • Seite 33: Konfiguration Und Anpassung

    Installationshandbuch Konfiguration und Anpassung Nachdem Sie das evohome System installiert haben und die Systemkomponenten zugeordnet sind, ist es betriebsbereit. Es besteht die Möglichkeit, dass am evohome Bediengerät Parameter für einzelne Zonen angepasst werden können. Komponenten lassen sich hinzufügen oder ersetzen, indem einzelne Zonen oder das System im "Installations-Menü"...

  • Seite 34: Parameter Und Steuerfunktionen

    Konfiguration und Anpassung Parameter und Steuerfunktionen Sie können Parameteranpassungen am evohome Bediengerät vornehmen, um die Anforderungen an das Heizsystem genau einzuhalten. Diese sind im Installationsmenü zu finden. Am evohome Bediengerät EINSTELLEN 3 Sekunden lang gedrückt halten. Das grüne Häkchen drücken.
  • Seite 35 Installationshandbuch Komponenten in einem bestehenden System hinzufügen oder ersetzen Am evohome Bediengerät EINSTELLEN 3 Sekunden lang gedrückt halten. Das grüne Häkchen drücken. Um ein Gerät in einem Raum zu ändern, RAUM EINSTELLUNGEN drücken und den Raumnamen wählen, um ein Gerät hinzuzufügen oder zu ändern.

  • Seite 36: Systemkomponenten Wie Kesselrelais, Gateway-Interface Ändern

    Konfiguration und Anpassung Systemkomponenten wie Kesselrelais, Gateway-Interface ändern SYSTEM GERÄTE drücken. Gerätetyp wählen und den Anweisungen zum Verbinden folgen. Geräte die im System nicht mehr eingebunden sind, Geräte, die im System sollten von der Spannungsversorgung getrennt werden nicht mehr eingebun- (Batterien entfernen).

  • Seite 37: Anhang

    Installationshandbuch Anhang Schaltpläne, Heizsystemschema In diesem Abschnitt Beispiel evohome Systeme Schaltpläne Sicherheitsinformationen Technische Angaben evohome Bediengerät...

  • Seite 38: Beispiel Evohome Systeme

    Anhang Beispiel evohome Systeme Einzelzone Der Fühler im evohome Bediengerät wird zur Regelung in Verbindung mit einem Zeitprogramm verwendet. Abbildung 1 Einzelzonensystem EvoHome Console RADIATOREN BDR91 PUMPE HEIZKESSEL...

  • Seite 39: Anschluss Eines Wärmeerzeugers

    Installationshandbuch Schaltpläne Anschluss eines Wärmeerzeugers Direkt gesteuerter Wärmeerzeuger Abbildung 2 Der Wärmeerzeuger wird direkt über den Relais- BDR91 A-B:5(3)A kontakt gesteuert. A-C:5(3)A 230V A B C 50-60Hz <5A VERBINDUNG HIER SETZEN Wärmeerzeuger mit direkter Spannungsversorgung Ansteuerung des Wärmeerzeugers über potentialfreien Relaiskontakt.

  • Seite 40: Anschluss Eines Zonenventils Mit Zwei Anschlüssen

    Anhang Schaltpläne Fortsetzung Anschluss eines Zonenventils mit zwei Anschlüssen Abbildung 4 BDR91 A-B:5(3)A A-C:5(3)A 230V N L L A B C 50-60Hz <5A BL BR GR O V4043H...

  • Seite 41: Sicherheitsinformationen

    Gerät nicht an Wanddosen aus Metall an. entsprechenden Recycling-Zentrum. Um eine optimale Regelung zu gewährleisten, • E ntsorgen Sie das Produkt nicht mit sollte das evohome Bediengerät nicht in der Nähe dem gewöhnlichen Hausmüll. von Wärme- oder Kältequellen (z. B. Herd, Lampe, • Verbrennen Sie das Produkt nicht. Heizung, Tür, Fenster usw.) installiert werden.
  • Seite 42 Anhang Technische Angaben evohome Bediengerät Elektrische Daten Netzteil Eingangsspannung: 230 VAC, ±10% Ausgangsspannung: 4 V DC ±0,2 V, max. 2,6 W Spannungsversorgung 4 V DC ±0,2 V, max. 2,6 W max. Kabellänge zwischen 10 m, 1,0 mm ; 5 m, 0,5 mm evohome Bediengerät und Netzteil (Niederspannung) Akku (aufladbar) Typ AA 1,2 V NiMH 2000-2400 mAh...
  • Seite 44 Hergestellt für und im Auftrag des Geschäftsbereichs Environmental and Combustion Controls der Honeywell Technologies Sàrl, Rolle, Z.A. La Pièce 16, Schweiz in Vertretung durch:. Honeywell GmbH, Haustechnik Hardhofweg 74821 Mosbach DEUTSCHLAND Telefon 01801 466388 50040745-203 B Telefax 0800 0466388 info.haustechnik@honeywell.com...
