Feinabstimmung Messbereich (P655)

P655 Übertragungskonstante (F = 1)
Mit der Übertragungskonstante (ÜK) werden Geschwindigkeitsschwankungen der
Mikrowellen bei einer Übertragung in einem Schwallrohr (Metall) im Vergleich zur
Übertragung in freiem Raum kompensiert.
Werte
Rohrgröße
(Innendurchm.)
50 mm (2")
80 mm (3")
100 mm (4")
150 mm (6")
200 mm (8")
Angaben über weitere Größen und Übertragungskonstanten erteilt der Hersteller.
Hinweis:
Bei Waveguide Antennen, die als Schwallrohr verwendet werden, ist dieser
Wert auf dem Typenschild des Gerätes angegeben.

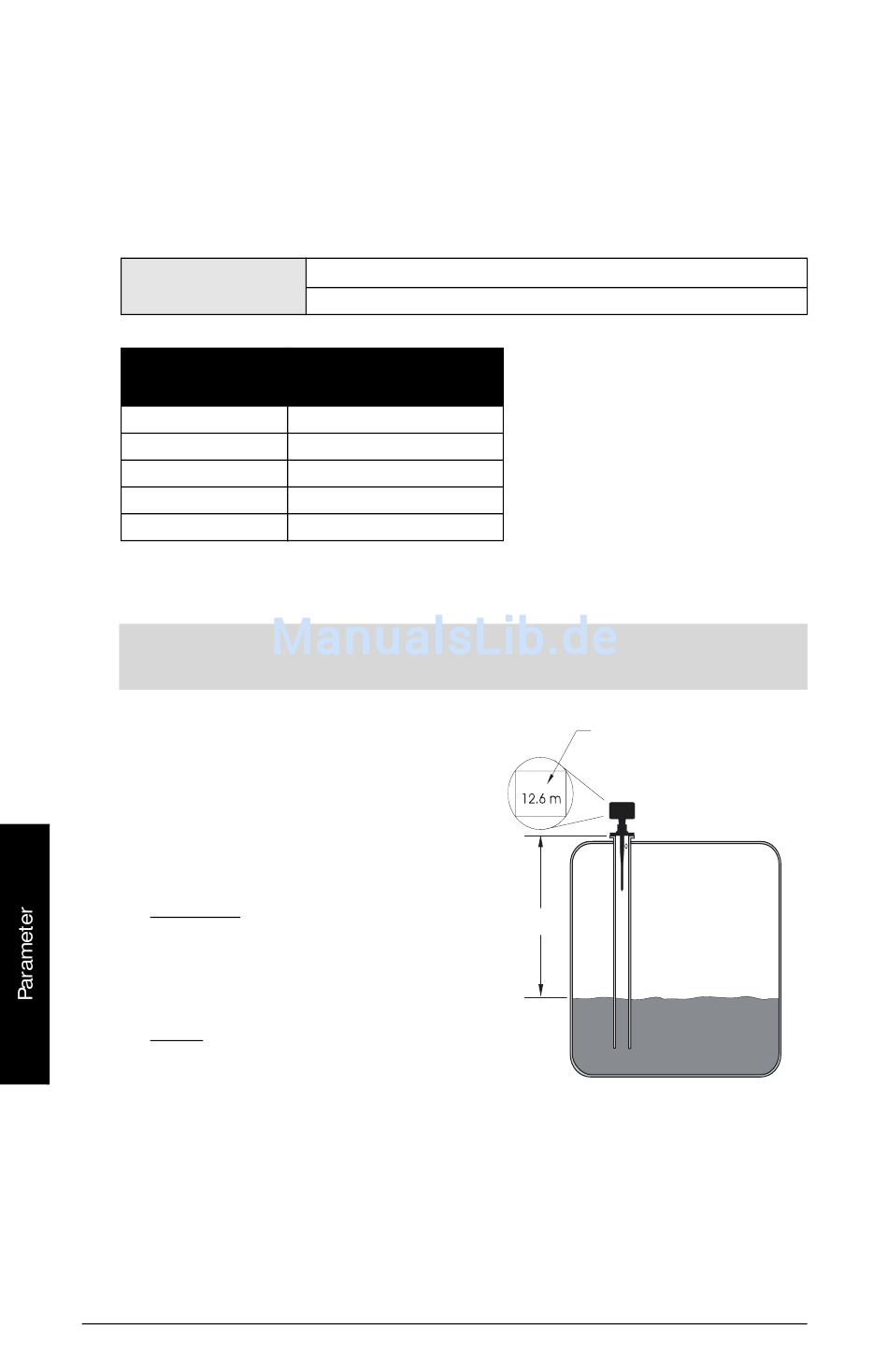

Die Übertragungskonstante ist für einen ge-
gebenen Durchmesser (Ansatzrohr) konstant
oder kann durch Vergleich des angezeigten
Radarabstands zum tatsächlichen Abstand
(gemessen vom Flansch des SITRANS LR 300
bis zum Mess-Stoff) bestimmt werden.
Beispiel:
Ist-Abstand = ÜK (Übertragungskonstante)
SITRANS LR
300 Abstand
Beispiel mit gezeigten Messwerten:
10.42m = 0.827
12.6m
Eingabe Übertragungskonstante: 0.827
Seite 68
0.0000 bis 1.0000
Bereich:
Voreinstellung: 1
Übertragungsfaktor
0.827
0.915
0.955
0.980
0.990
SITRANS LR 300 – BETRIEBSANLEITUNG
SITRANS LR 300
Abstand
10.42 m
7ML19985CL31.3
