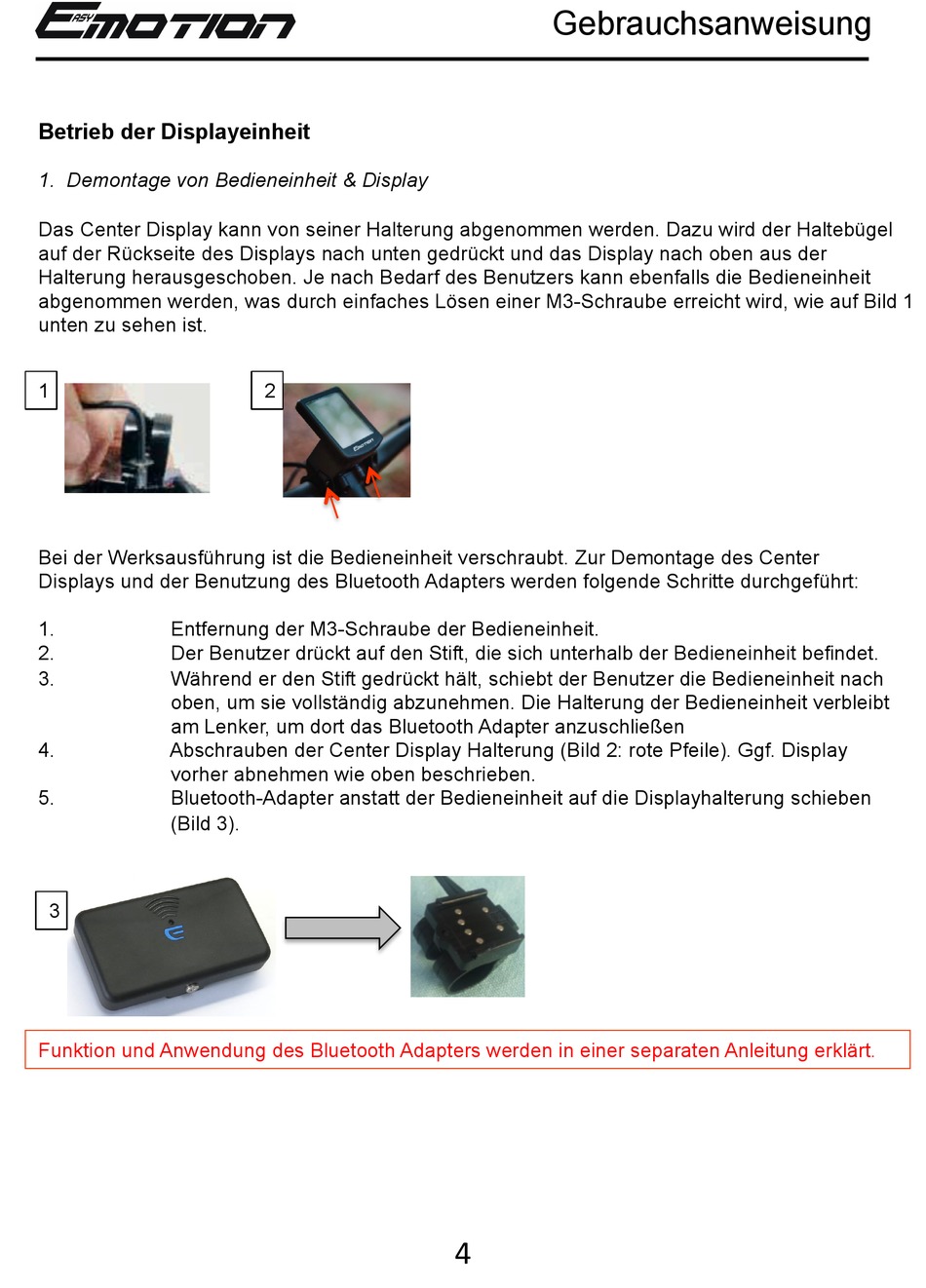

Betrieb der Displayeinheit
1. Demontage von Bedieneinheit & Display
Das Center Display kann von seiner Halterung abgenommen werden. Dazu wird der Haltebügel
auf der Rückseite des Displays nach unten gedrückt und das Display nach oben aus der
Halterung herausgeschoben. Je nach Bedarf des Benutzers kann ebenfalls die Bedieneinheit
abgenommen werden, was durch einfaches Lösen einer M3-Schraube erreicht wird, wie auf Bild 1
unten zu sehen ist.
1
Bei der Werksausführung ist die Bedieneinheit verschraubt. Zur Demontage des Center
Displays und der Benutzung des Bluetooth Adapters werden folgende Schritte durchgeführt:
1.
Entfernung der M3-Schraube der Bedieneinheit.
2.
Der Benutzer drückt auf den Stift, die sich unterhalb der Bedieneinheit befindet.
3.
Während er den Stift gedrückt hält, schiebt der Benutzer die Bedieneinheit nach
oben, um sie vollständig abzunehmen. Die Halterung der Bedieneinheit verbleibt
am Lenker, um dort das Bluetooth Adapter anzuschließen
4.
Abschrauben der Center Display Halterung (Bild 2: rote Pfeile). Ggf. Display
vorher abnehmen wie oben beschrieben.
5.
Bluetooth-Adapter anstatt der Bedieneinheit auf die Displayhalterung schieben
(Bild 3).
3
Funktion und Anwendung des Bluetooth Adapters werden in einer separaten Anleitung erklärt.
2
Gebrauchsanweisung
