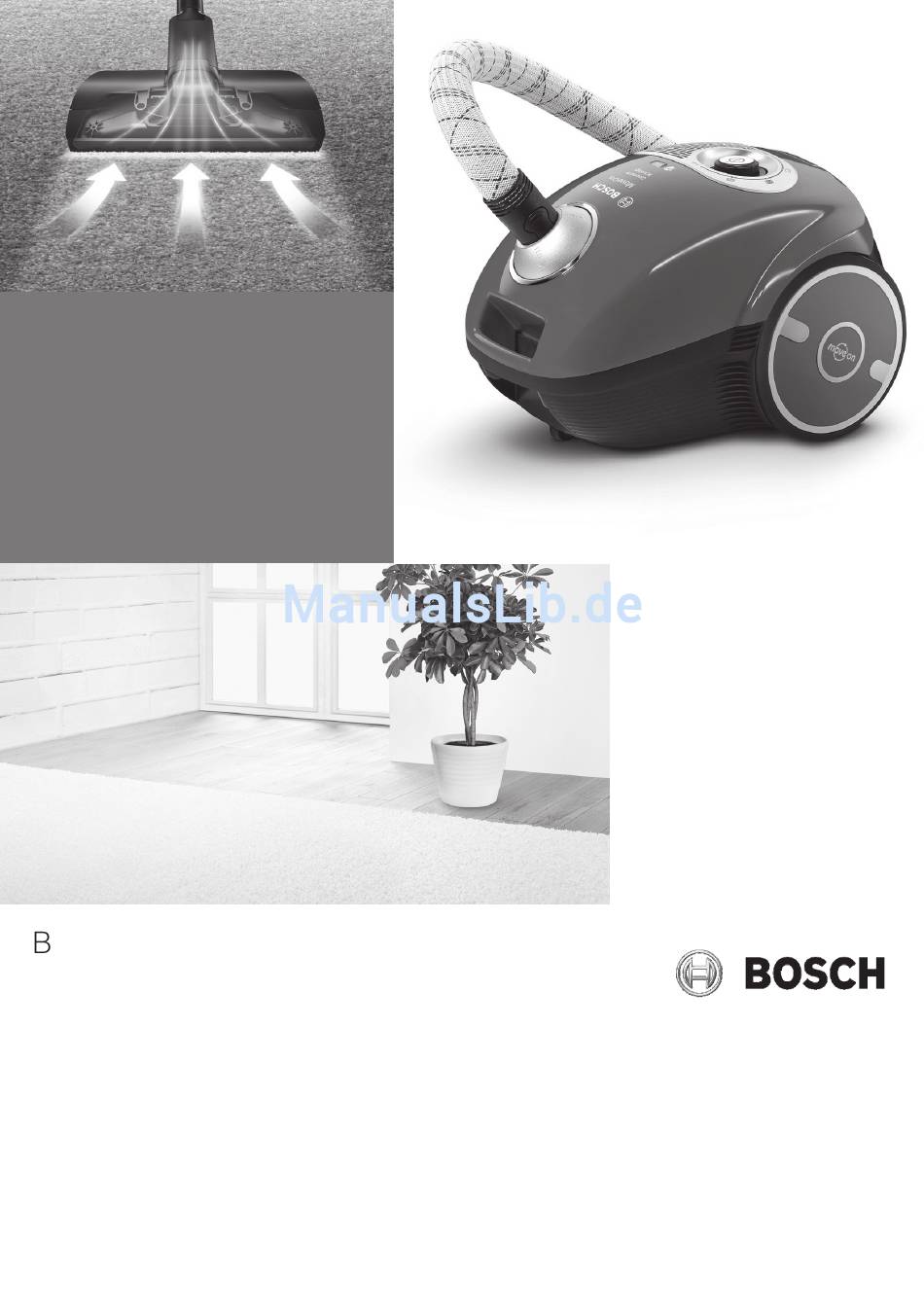

- Seite 1 Register your new Bosch now: ur n ur n ur n ur n ew B ew B www.bosch-home.com/welcome GL35MON13 Gebr hsanleitung...
-
Seite 2: Inhaltsverzeichnis
Technische Daten......4 Bestimmungsgemäße Verwendung ....5 Sicherheitshinweise. - Seite 3 Nach der Arbeit ......24 Gerät vom Netz trennen ..... . 24 Teleskoprohr zusammenschieben .
-
Seite 4: Technische Daten
Technische Daten Spannung / Stromart: 220 – 240 V / 50 Hz 220 V / 60 Hz ___________________________________________________________________ Netzabsicherung: 10 A ___________________________________________________________________ Leistung: Nom 600W ___________________________________________________________________ Geräusch: 74 dB(A)* (je nach Leistungseinstellung) * gemessen nach DIN EN 60704-2-1... -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Es freut uns, dass Sie sich für einen Bosch Staubsauger der Baureihe BGL35 entschieden haben. Bitte verwenden Sie nur das Original Zubehör von Bosch, das speziell für Ihren Staubsauger entwickelt wurde, um bestmögliche Saugergebnis erzielen. Gebrauchsanweisung bitte aufbewahren. Bei Weiter- gabe des Staubsaugers an Dritte bitte Gebrauchsanwei- sung mitgeben. -
Seite 6: Ersatzteile, Zubehör, Staubbeutel
Sicherheitshinweise Ersatzteile, Zubehör, Staubbeutel Unsere Original-Ersatzteile, unser Original-Zubehör und -Sonderzubehör sind ebenso wie unsere Original-Staub- beutel auf die Eigenschaften und Anforderungen unserer Staubsauger abgestimmt. Wir empfehlen Ihnen daher die ausschließliche Verwendung unserer Original-Ersatzteile, unseres Original-Zubehörs und -Sonderzubehörs und un- serer Original-Staubbeutel. Auf diese Weise können Sie eine lange Lebensdauer sowie eine dauerhaft hohe Quali- tät der Reinigungsleistung Ihres Staubsaugers sicherstel- len. -
Seite 7: Sachgemäßer Gebrauch
Sachgemäßer Gebrauch Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. Plastiktüten und Folien sind außer Reichweite von Klein- kindern aufzubewahren und zu entsorgen. => Es besteht Erstickungsgefahr! Sachgemäßer Gebrauch Staubsauger nur gemäß Typenschild anschließen und in Betrieb nehmen. - Seite 8 Sachgemäßer Gebrauch Achten Sie darauf, dass der Netzstecker beim automa- tischen Kabeleinzug nicht gegen Personen, Körperteile, Tiere oder Gegenstände geschleudert wird. => Netzanschlusskabel mit Hilfe des Netzsteckers führen. Vor allen Arbeiten am Staubsauger Netzstecker ziehen. Beschädigten Staubsauger nicht in Betrieb nehmen. Beim Vorliegen einer Störung Netzstecker ziehen.
-
Seite 9: Hinweise Zum Energielabel
Sachgemäßer Gebrauch Bitte beachten Die Netzsteckdose muss über eine Sicherung von mindestens 10A abgesichert sein. Sollte die Sicherung beim Einschalten des Gerätes einmal ausgelöst werden, so kann dies daran liegen, dass gleichzeitig andere Elektrogeräte mit hohem Anschlusswert am gleichen Stromkreis angeschlossen sind. Das Auslösen der Sicherung ist vermeidbar, indem Sie vor dem Einschalten des Gerätes die niedrigste Leistungsstufe einstellen und erst danach eine höhere Leistungsstufe... -
Seite 10: Gerätebeschreibung
Gerätebeschreibung 16 17... - Seite 11 Gerätebeschreibung umschaltbare Bodendüse Verschlusshebel Teleskoprohr mit Schiebe - Staubbeutel manschette Ausblasfilter Fugendüse Motorschutzfilter Zubehörträger Tragegriff Profi-Polsterdüse Staubraumdeckel Saugschlauch Filterwechselanzeige Handgriff Abstellhilfe an der Netzanschlusskabel Geräteunterseite Parkhilfe Ein-/Austaste mit elektronischem Saug - Ausblasgitter kraftregler Hartbodendüse...
-
Seite 12: Sonderzubehör
Sonderzubehör A Hartboden-Düse BBZ123HD Zum Saugen glatter Böden (Parkett, Fliesen, Terracotta,...) -
Seite 13: Ersatzteile
Staubsauger, der bei Ver- wendung hochwertiger Staubbeutel sehr gute Reinigungsergebnisse erzielt. Nur die Verwendung von hochwertigen Staubbeuteln, wie insbesondere den Ori- ginal-Staubbeuteln von Bosch, stellt sicher, dass die im EU Energie-Label angegebenen Werte zu Energieeffizienzklasse, Staub- aufnahme und Staubrückhaltevermögen erreicht werden. - Seite 14 Ersatzteile C Motorschutzfilter Ersatzteil-Nr.: 577 117 Schützt den Motor Ihres Staubsaugers und verlängert so die Lebensdauer. Jährlich auswechseln. D Hepa-Filter Ersatzteil-Nr.: 576 833 Für Allergiker empfohlen. Für extrem saubere Ausblasluft. Jährlich auswechseln.
-
Seite 15: Inbetriebnahme
Inbetriebnahme Handgriff montieren Bild Handgriff auf Saugschlauch ● stecken und verrasten. Click! Saugschlauch anschließen Bild ● Saugschlauchstutzen in die Saugöffnung im Deckel einras- ten. Click! Handgriff und Teleskoprohr zusammenstecken Bild ● Handgriff bis zum Einrasten in das Teleskoprohr schieben. Click! -
Seite 16: Bodendüse Auf Teleskoprohr Stecken
Inbetriebnahme Bodendüse auf Teleskoprohr stecken Bild ● Teleskoprohr bis zum Einrasten in den Stutzen der Bodendüse schieben. Click! Teleskoprohr einstellen Bild ● Durch Betätigen der Schiebe- manschette in Pfeilrichtung Teleskoprohr entriegeln und ge- wünschte Länge einstellen. Zubehörträger aufsetzen Bild ● Zubehörträger in der gewünschten Position auf das Teleskoprohr stecken. -
Seite 17: Gerät Anschließen
Inbetriebnahme Gerät anschließen Bild ● Netzanschlusskabel am Stecker greifen, auf die gewünschte Länge herausziehen und Netz- stecker einstecken. Das Netzanschlusskabel bei einer Betriebsdauer von länger als 30 Minuten komplett ausziehen. =>Gefahr der Überhitzung und Schädigung. Ein- und Ausschalten Bild ● Staubsauger durch Betätigen der Ein- / Austaste ein- oder ausschalten. -
Seite 18: Saugen
Saugen Saugkraft regeln Bild ● Durch Drehen des Regelknopfes kann die gewünschte Saugkraft stufenlos eingestellt werden. min - Zum Absaugen von Gardinen und empfindlichen Textilien - Für das Absaugen von Polstermöbeln und Kissen - Für das Absaugen von emp- findlichen Teppichen und die tägliche Reinigung bei geringer Verschmutzung - Zur Reinigung robuster... -
Seite 19: Saugen Mit Hartbodendüse
Saugen Wenn Sie größere Partikel einsau- gen, dann achten Sie bitte darauf, dass Sie diese Partikel nacheinan- der und vorsichtig einsaugen, um nicht den Saugkanal der Boden- düse zu verstopfen. Gegebenenfalls sollten Sie die Düse anheben, um die Schmutz- partikel besser einsaugen zu können. -
Seite 20: Saugen Mit Fugendüse
Saugen Saugen mit Fugendüse Bild ● Fugendüse in Pfeilrichtung aus dem Zubehörträger entnehmen. Bild ● Fugendüse zum Absaugen von Fugen und Ecken, etc. (je nach Bedarf auf Handgriff bzw. Saugrohr stecken). Bild ● Nach Gebrauch Fugendüse wieder in den Zubehörträger einsetzen. -
Seite 21: Profi-Polsterdüse
Saugen Profi-Polsterdüse Bild ● Profi-Polsterdüse in Pfeilrichtung aus dem Zubehörträger entnehmen. Bild ● Zur intensiven Reinigung von Polstermöbeln (je nach Bedarf auf Handgriff bzw. Teleskoprohr stecken). - Seite 22 Saugen Bild ● Nach Gebrauch Profi-Polster- düse wieder in den Zubehör- träger einsetzen. Bild ● Zur Reinigung die Profi-Polster- düse einfach mit dem Handgriff absaugen.
-
Seite 23: Parkhilfe
Saugen Parkhilfe Bild ● Bei kurzen Saugpausen können Sie die Parkhilfe an der Geräte- rückseite benutzen. Nach Abschalten des Gerätes ● Haken an der Bodendüse in die Aussparung an der Geräterück- seite schieben. Treppensaugen Bild Beim Saugen auf Treppen muss das Gerät unten am Treppen- beginn positioniert werden. -
Seite 24: Nach Der Arbeit
Nach der Arbeit Gerät vom Netz trennen Bild ● Netzstecker ziehen. ● Kurz am Netzanschlusskabel zie- hen und loslassen (Kabel rollt sich automatisch auf). Teleskoprohr zusammen- schieben Bild ● Durch Betätigen der Schiebe- manschette in Pfeilrichtung Te- leskoprohr entriegeln und zu - sammenschieben. -
Seite 25: Verstauen Und Transportieren
Nach der Arbeit Verstauen und Transportieren Bild Zum Abstellen / Transportieren des Gerätes können Sie die Abstellhilfe an der Geräteunterseite nutzen. ● Gerät aufrecht hinstellen. ● Haken an der Bodendüse in die Aussparung an der Geräteunter- seite schieben. Bild Um Platz zu sparen und den ●... -
Seite 26: Demontage
Demontage Saugschlauch trennen Bild ● Beim Entfernen des Saug- schlauches beide Rastnasen zusammendrücken und Schlauch herausziehen. Handgriff und Teleskoprohr trennen Bild ● Zum Lösen der Verbindung Ent- riegelungshülse drücken und Handgriff herausziehen. Bodendüse von Teleskoprohr trennen Bild ● Zum Lösen der Verbindung Ent- riegelungshülse drücken und Teleskoprohr herausziehen. -
Seite 27: Filterwechsel
Filterwechsel Vor jedem Filterwechsel das Gerät ausschalten und Netzstecker ziehen! Filterwechselanzeige Bild ● Ist bei vom Boden abgehobener Bodendüse und höchster Saugleistungseinstellung die Filterwechselanzeige im Deckel vollständig ausgefüllt, muss der Staubbeutel gewechselt werden, auch wenn er noch nicht voll sein sollte. In diesem Fall macht die Art des Füllgutes den Wechsel erforder- lich. -
Seite 28: Staubbeutel Austauschen
Filterwechsel Staubbeutel austauschen Sie können neue Staubbeutel auch über unseren Kundendienst mit folgender Ersatzteilnummer bestellen: 577 549. Bild Staubbeutel durch Ziehen an der ● Verschlusslasche verschließen und herausnehmen. Alten Staubbeutel über den ● Hausmüll entsorgen. ● Stecken Sie den neuen Staubbeutel bis zum Anschlag in die Halterung. -
Seite 29: Motorschutzfilter Austauschen
Filterwechsel Motorschutzfilter austauschen Der Motorschutzfilter muss jährlich ausgewechselt werden! Sie können den neuen Filter über unseren Kundendienst mit folgender Ersatzteilnummer bestellen: 577 117. Bild ● Staubraumdeckel öffnen. Bild Motorschutzfilter durch Ziehen ● an den seitlichen Laschen aus der Verrastung lösen und in Pfeilrichtung herausziehen. -
Seite 30: Hepa-Filter Reinigen
Filterpflege Ihr Hepa-Filter ist generell wasch- bar, jedoch empfehlen wir für die hygienischere Handhabung Filter zu wechseln. Hepa-Ausblasfilter austauschen Ist Ihr Gerät mit einem Hepa-Filter ausgestattet, muss dieser jährlich ausgewechselt werden! Sie können den neuen Filter über unseren Kundendienst mit folgen- der Ersatzteilnummer bestellen: 576 833. -
Seite 31: Reinigungshinweise
Filterpflege ● Neuen Hepa-Filter einsetzen und verrasten ● Heckklappe schließen. Click! Nach dem Aufsaugen feiner Staubpartikel (wie z.B. Gips, Zement, usw.), Motorschutzfilter durch Ausklopfen reinigen, evtl. Motorschutzfilter und Ausblasfilter austauschen. Reinigungshinweise Vor jeder Reinigung des Staubsaugers, muss dieser ausgeschal- tet und der Netzstecker gezogen werden. Staubsauger und Zubehörteile aus Kunststoff können mit einem handelsüblichen Kunststoffreiniger gepflegt werden. -
Seite 32: Störungen Und Kundendienst
Störungen und Kundendienst In folgenden Fällen sollten Sie Ihr Gerät sofort außer Betrieb nehmen und den Kundendienst kontaktieren: Wenn das Netzanschlusskabel beschädigt ist. Wenn Sie versehentlich Flüssigkeit aufgesaugt haben oder Flüssigkeit in das Innere des Gerätes gekommen ist. Wenn das Gerät heruntergefallen ist. In diesen Fällen könnte die elektrische Sicherheit des Gerätes nicht mehr gewährleistet sein, auch wenn von außen keine Beschädigung erkennbar ist. - Seite 33 Kundendienst BSH Hausgeräte Service GmbH Zentralwerkstatt für kleine Hausgeräte Trautskirchener Straße 6 – 8 90431 Nürnberg Online Auftragsstatus, Staubbeutel-Konfigurator und viele wei- tere Infos unter: www.bosch-home.de Reparaturservice, Ersatzteile & Zubehör, Produkt- Informationen: Tel.: 0911 70 440 040 mailto: cp-servicecenter@bshg.com Wir sind an 365 Tagen rund um die Uhr erreichbar.
-
Seite 34: Entsorgung
Entsorgung Dieses Gerät ist entsprechend der euro- päischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwer- tung der Altgeräte vor. Hinweise zur Entsorgung Verpackung Die Verpackung besteht aus umweltfreundlichen Materialien und ist deshalb recycelbar. - Seite 36 atung und R atung und R epar atur ag bei S ör ungen ungen 0911 70 440 040 0911 70 440 040 0810 550 511 0848 840 040 Die K aktdat en aller L änder f änder f inden Sie im beiliegenden K undendiens undendiens zeic...
