Schaudt LT 320 Bedienungs- Und Montageanleitung

1.1
1.2
2.1
Mindestabstand
E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de
931.021 BAMA / DE
Bedienungs- und Montageanleitung

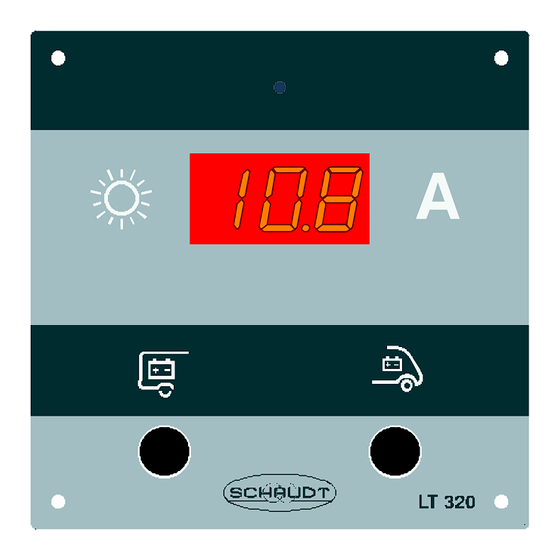

Bedien- und Kontrollpanel LT 320
(Solaranzeige)
1 Bedienungsanleitung
Verwendungszweck
Das Bedien- und Kontrollpanel LT 320 ermöglicht es, den aktuellen Ladestrom, der
vom Solarregler an die Wohnraum- und an die Starterbatterie geliefert wird, anzu-
zeigen.
Zu diesem Zweck besitzt das Panel 2 Taster und eine 3-stellige Siebensegmentan-
zeige.
Bedienung
Den Taster "Wohnraumbatterie" kurz drücken.
Das Symbol "Wohnraumbatterie" und der aktuell in die Wohnraumbat-
F
terie fließende Strom wird angezeigt.
Nach ca. 20 s erlischt die Anzeige automatisch.
F
Den Taster "Starterbatterie" kurz drücken.
Das Symbol "Starterbatterie" und der aktuell in die Starterbatterie flie-
F
ßende Strom wird angezeigt.
Nach ca. 20 s erlischt die Anzeige automatisch.
F
Durch erneutes Drücken des jeweiligen Tasters kann die momentane An-
Y
zeige sofort abgeschaltet werden.
Soll die Anzeige ständig erfolgen, wie folgt vorgehen:
Den Taster "Starterbatterie" bzw. "Wohnraumbatterie" drücken und länger
als 5 s gedrückt halten.
Das entsprechende Symbol und der aktuell fließende Strom wird an-
F
gezeigt. Die Anzeige erlischt erst nach 4 h.
Die Daueranzeige kann jederzeit durch erneutes kurzes Drücken des ent-
sprechenden Tasters beendet werden.
2 Montageanleitung
Mechanischer Einbau
Das Gerät ist für den Einbau in eine Möbelfront vorgesehen.
Trockenen und ausreichend belüfteten Einbauort wählen.
Mindestabstände zu den umgebenden Einrichtungsgegenständen sicher-
stellen:
Die Einbautiefe zusammen mit dem notwendigen Freiraum für die An-
F
schlussstecker und Kabel beträgt ca. 35 mm.
Während des Betriebs darf die Umgebungstemperatur +50 °C nicht
F
überschreiten.
Stand: 08.01.2015
