Verwendungszweck und Funktion Verwendungszweck Das Bedien- und Kontrollpanel LT 104 ist das zentrale Bediengerät für die Stromversorgung EBL ... / CSV ... , die alle 12-V-Verbraucher in der elektri- schen Anlage an Bord des Fahrzeugs versorgt. Sie befindet sich normaler- weise in der Nähe der Tür im oberen Bereich des Fahrzeugs an einer gut... -
Seite 3: Bedienung

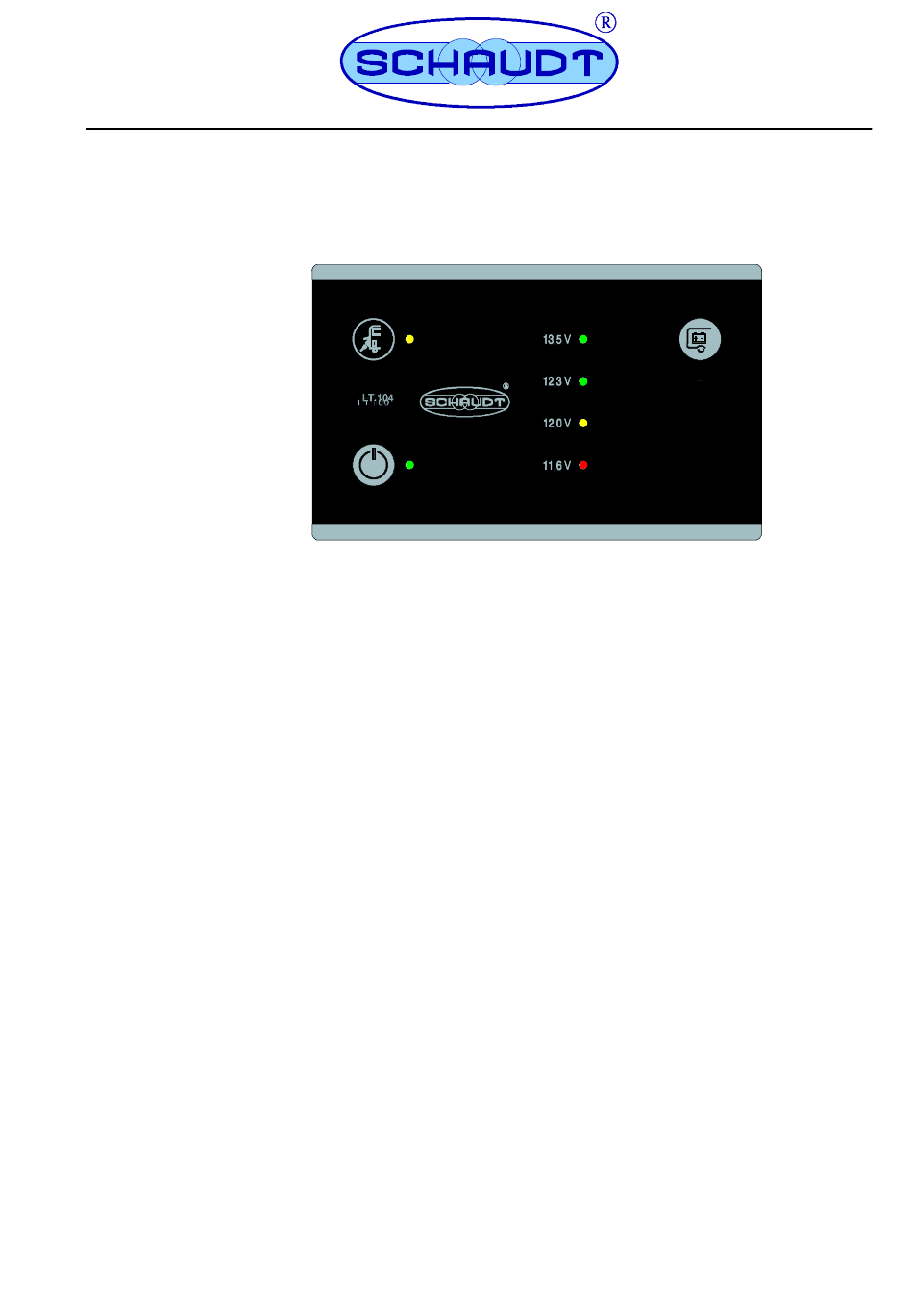

Bedienungsanleitung Bedien- und Kontrollpanel LT 104 Bedienung Aufbau Das Bedien- und Kontrollpanel LT 104 ist zum Einbau in einen Schrank oder in eine Wand vorgesehen. Bild 2 Aufbau Bedien- und Kontrollpanel LT 104 Sensor-Tastfelder Anzeigeelemente LED Netzkontrolle (gelb): Die LED leuchtet, wenn Netzspannung am... -
Seite 4: Inbetriebnahme
Bedienungsanleitung Bedien- und Kontrollpanel LT 104 Inbetriebnahme Bedien- und Kontrollpanel LT 104 einschalten (s. Kap. 3.3). " 230-V-Netzbetrieb Eingang zur Netzversorgung des Fahrzeugs an die 230-V-Netzversor- " gung anschließen. LED Netzkontrolle leuchtet. Die Wohnraumbatterie wird geladen; für Details über die Ladefunktionen siehe Bedienungsanleitung der zugehörigen Strom- versorgung (EBL ... - Seite 5 Bedienungsanleitung Bedien- und Kontrollpanel LT 104 Batteriespannung Batteriebetrieb Fahrbetrieb Netzbetrieb 12,3 V bis 13,5 V normaler Bereich Wenn Spannung Wenn Spannung (Rote, gelbe und diesen Bereich diesen Bereich untere grüne LED mehrere Stunden mehrere Stunden leuchtet) nicht übersteigt: nicht übersteigt:...
-
Seite 6: Fehlersuche Und Abhilfe
Wenn das nicht möglich ist, z. B. bei einem Auslandsaufenthalt, kann auch eine Fachwerkstatt die elektrische Anlage des Fahrzeugs reparieren. In die- sem Fall ist zu beachten, dass die Gewährleistung bei unsachgemäß ausge- führten Reparaturen erlischt und Firma Schaudt GmbH nicht für die dadurch entstandenen Folgeschäden haftet. Störung Mögliche Ursache... -
Seite 7: Ausschalten
Siehe hierzu Bedienungsanleitung der zugehörigen Stromversorgung (EBL ... , CSV ...) Wartung Das Bedien- und Kontrollpanel LT 104 ist wartungsfrei. Reinigung Das Gerät mit einem weichen, leicht angefeuchteten Tuch und mit einem milden Reinigungsmittel reinigen. Auf keinen Fall Spiritus, Verdünner oder Ähnliches benutzen. -
Seite 8: Anhang
Bild 3 Anschlussplan Bedien- und Kontrollpanel LT 104 EG-Konformitätserklärung Hiermit bestätigt die Firma Schaudt GmbH, dass die Bauart des Bedien und Kontrollpanels LT 104 den einschlägigen Bestimmungen entspricht. Das Original der EG-Konformitätserklärung liegt vor und kann jederzeit ein- gesehen werden. -
Seite 9: Kundendienst
Bedienungsanleitung Bedien- und Kontrollpanel LT 104 Kundendienst Kundendienst-Adresse Schaudt GmbH, Elektrotechnik & Apparatebau Planckstraße 8 D-88677 Markdorf Tel.: +49 7544 9577-16 E-Mail: kundendienst@schaudt-gmbh.de web: www.schaudt-gmbh.de Gerät einsenden Rückversand eines defekten Geräts: Ausgefülltes Fehlerprotokoll beilegen, siehe Anhang D " Frei an Empfänger senden. - Seite 10 Bedienungsanleitung Bedien- und Kontrollpanel LT 104 (Leerseite) Datum: 15.01.2019 8310093 BA / DE...
