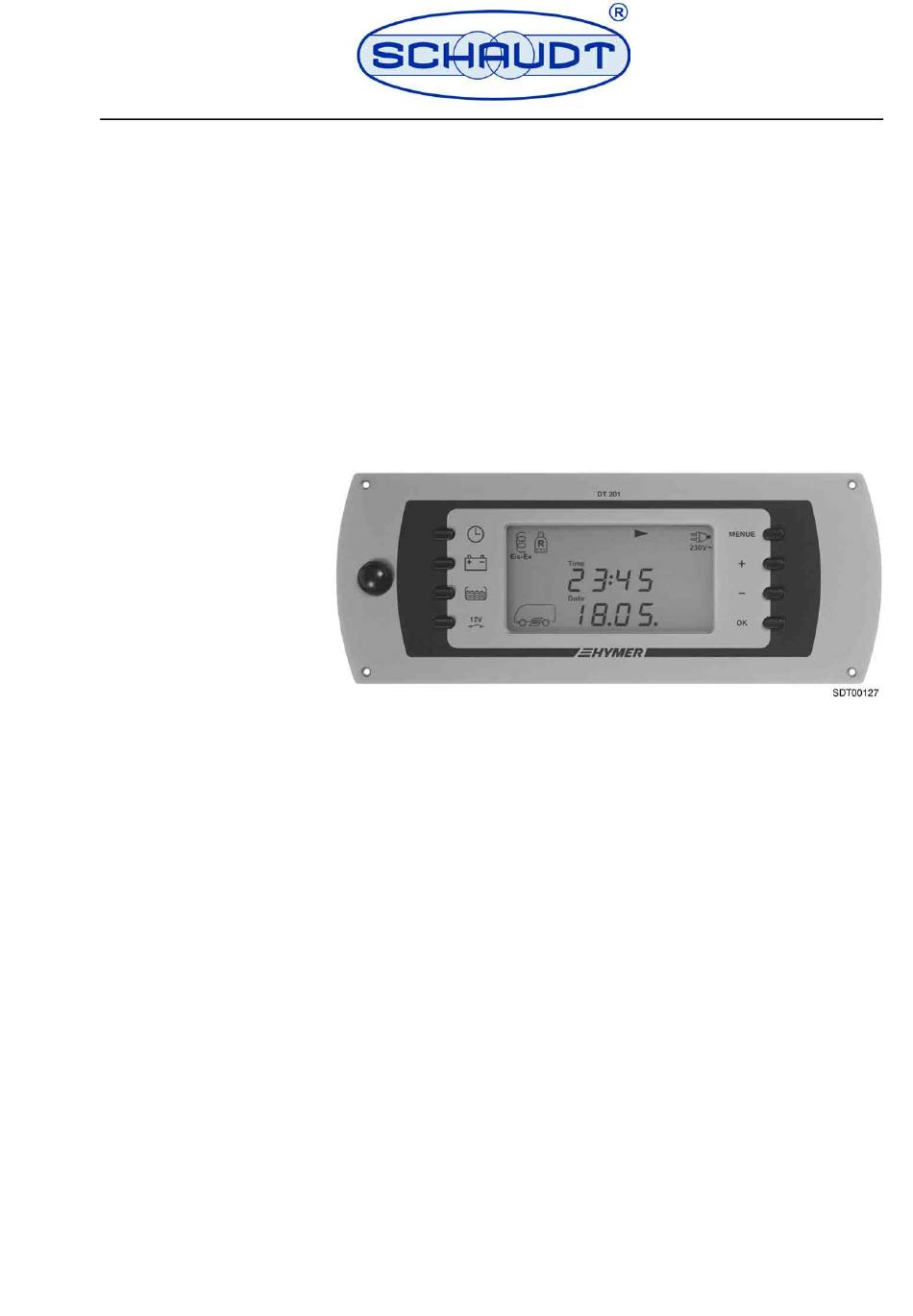

Bedienungs- und
Montageanleitung

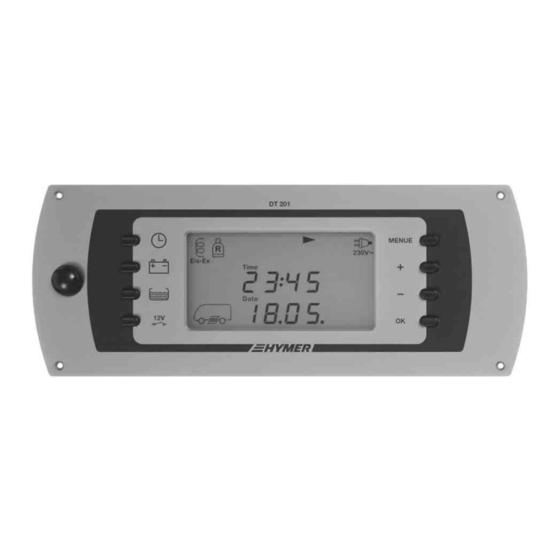

Kontroll- und Schalttafel DT 201 B
Inhalt
- Bedienungsanleitung
- Montageanleitung
© 2005 Schaudt GmbH, Elektrotechnik & Apparatebau, Daimlerstraße 5, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt-gmbh.de
830.563
Werbung
Verwandte Anleitungen für Schaudt DT 201 B
Inhaltszusammenfassung für Schaudt DT 201 B
- Seite 1 Bedienungs- und Montageanleitung Kontroll- und Schalttafel DT 201 B Inhalt - Bedienungsanleitung - Montageanleitung © 2005 Schaudt GmbH, Elektrotechnik & Apparatebau, Daimlerstraße 5, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt-gmbh.de 830.563...
- Seite 3 Fehlerprotokoll ........24 © 2005 Schaudt GmbH, Elektrotechnik & Apparatebau, Daimlerstraße 5, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt-gmbh.de SDT-0018-02DE 830.563...
- Seite 4 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Einleitung Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb der Kontroll- und Schalttafel. Lesen und befolgen Sie unbedingt die angege- benen Sicherheitshinweise. Die Bedienungsanleitung im Reisemobil/Caravan immer mitführen. Alle Sicherheitsbestimmungen auch an andere Benutzer weitergeben.
- Seite 5 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Beschreibung und bestimmungsgemäße Verwendung Die Kontroll- und Schalttafel DT 201 B hat die Aufgabe, die elektrischen Funktionen des Wohnbereichs im Reisemobil zu steuern und verschiedene Messwerte wie Kapazität, Spannungen, Ströme der Batterien oder Füllstände der Wassertanks anzuzeigen.
- Seite 6 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Symbole auf der Anzeige Symbole, Messwerte und Einstellungen der jeweils gewählten Anzeige wer- den im Anzeigefenster dargestellt. SDT00094 Bild 2 Anzeigefenster 1 Eis-Ex eingeschaltet 2 Reserveflasche in Betrieb 3 Wohnraumbatterie/Innentemperatur 4 Solarstrom 5 Einstellungsmenü...
- Seite 7 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Bedienung 12-V-Versorgung des Wohnraums einschalten und ausschalten Taste 12-V-Hauptschalter Mit der Taste 12-V-Hauptschalter werden alle Verbraucher sowie die Kontroll- und Schalttafel eingeschaltet und ausgeschaltet. Ausgenommen sind: Grundlicht/Trittstufe Frostschutzventil Heizung Reserve 4 Kompressor-Kühlschrank/AES-Kühlschrank „...
- Seite 8 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Reserveflasche (Option) Bei Zusatzausstattung Truma Duomatic L plus: Das Symbol "Reserveflasche" wird angezeigt, wenn eine der beiden Gasfla- schen leer ist. Das Symbol "Reserveflasche" blinkt, wenn auch die zweite Gasflasche leer ist. In der Grundanzeige erscheint die Meldung "ALARM".
- Seite 9 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B 5.2.2 Einstellungen im Grundmenü Im Grundmenü kann die Option Eis-Ex eingeschaltet und ausgeschaltet wer- den. Außerdem können Uhrzeit, Datum und nominale Batteriekapazität ein- gestellt sowie Softwareversion und Parameterzahl angezeigt werden. „ Taste "MENUE"...
- Seite 10 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Eis-Ex-Anlage Die Eis-Ex-Anlage kann im Grundmenü eingeschaltet, ausgeschaltet oder auf Automatikbetrieb gestellt werden. Im Anzeigefenster wird je nach Einstellung "ON", "OFF" oder "AUTO" angezeigt. Dieses Menü erscheint nur, wenn Eis- Ex-Anlage installiert ist.
- Seite 11 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Batterie-Anzeige In der Batterie-Anzeige werden die Batteriekapazität und der Ladestrom der Wohnraumbatterie sowie die Batteriespannung von Wohnraumbatterie und Starterbatterie angezeigt. Wenn vorhanden, wird auch der Solar-Ladestrom der Wohnraumbatterie und der Starterbatterie angezeigt. Die Kontroll- und Schalttafel ist mit einer echten "Füllstandsanzeige" für die Wohnraumbatterie ausgestattet.
- Seite 12 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Die Batteriekapazität kann in Amperestunden (Ah) und Prozent (%) angezeigt werden. Einheiten umschalten „ Taste "OK" drücken. Die Anzeige der Batteriekapazität schaltet zwischen den Einheiten Amperestunden (Ah) und Prozent (%) um. Der Ladestrom der Wohnraumbatterie wird in Ampere (A) angezeigt.
- Seite 13 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Die folgende Tabelle hilft dabei, die auf der Kontroll- und Schalttafel ange- zeigten Spannungen der Wohnraumbatterie richtig zu interpretieren. Diese Werte gelten bei laufendem Betrieb, nicht für Ruhespannung und nur für Blei- Gel-Batterien.
- Seite 14 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Ladungsaufforderung Die Batterien sollten alle 4 Wochen vollständig geladen werden, damit sie CHARGE ! eine lange Lebensdauer erreichen. Zur Erinnerung wird 20 Tage nach der letzten Voll-Ladung eine Ladungsauf- forderung angezeigt. „ Das Reisemobil mit der 230-V-Stromversorgung verbinden.
- Seite 15 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B 5.3.5 Einstellungen im Batterie-Menü Batteriekapazität Die "nominale" Batteriekapazität "Ah nom" kann z. B. bei einer Batterienach- anzeigen/einstellen rüstung angepasst werden. Der Einstellbereich liegt zwischen 50 Ah und 495 Ah (K100-Wert). Die Standardeinstellung ab Werk beträgt 90 Ah.
- Seite 16 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Wenn die Batteriespannung unter 11,0 V bleibt, kann die 12-V-Versorgung nicht wieder eingeschaltet werden. Das Batterie-Symbol und "CHARGE !" blinken. Zusätzlich wird die Batteriespannung angezeigt. Die Wohnraumbatterie so schnell wie möglich vollständig laden.
- Seite 17 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Die folgende Tabelle hilft dabei, den durch die Symbole angezeigten Tankfüll- stand richtig zu interpretieren. Symbol auf Display Tankfüllstand voll oder fast voll ca. 3/4 voll ca. 1/2 voll ca. 1/4 voll leer oder fast leer 5.5.2...
- Seite 18 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Alarmmeldungen Alarmmeldungen werden in der Grundanzeige durch ein blinkendes Warn- dreieck und das entsprechende Symbol dargestellt. Zusätzlich wird das Anzeigefenster 20 Sekunden lang beleuchtet. Im Batterie-Menü und im Tank- Menü werden weiterführende Informationen zur jeweiligen Alarmmeldung angezeigt.
- Seite 19 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B 5.7.2 Batteriekapazität-Alarm für Wohnraumbatterie CHARGE ! Der Batteriekapazität-Alarm wird ausgelöst, wenn die Kapazität der Wohn- raumbatterie 15 % der nominalen Kapazität unterschreitet. In der Grundanzeige wird das Reisemobil-Symbol mit blinkendem Batterie- Symbol angezeigt. In der Batterie-Anzeige werden zusätzlich die Batterieka- pazität und die Ladeaufforderung "CHARGE !"...
- Seite 20 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B 5.7.6 Tank-Alarm Wenn der Füllstand des Wassertanks 12 % unterschreitet oder der Füllstand des Abwassertanks 87 % überschreitet, blinken in der Grundanzeige das Warndreieck, der Schriftzug "ALARM" und das Tank-Symbol. In der Tank-Anzeige blinken zusätzlich das Tank-Symbol und die Prozentan- gabe des Tankfüllstands.
- Seite 21 "DATE". Die Datumsanzeige ist für die vollständige Funktion der Kapazi- tätsanzeige notwendig. Inbetriebnahme Die Kontroll- und Schalttafel DT 201 B kann nur mit dem Elektroblock EBL 101 und dem Zubehör für die Füllstandsmessung der Wassertanks in Betrieb genommen werden.
- Seite 22 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Wartung Die Kontroll- und Schalttafel ist wartungsfrei. Reinigung Die Frontplatte der Kontroll- und Schalttafel mit einem weichen, leicht ange- feuchteten Tuch und mit einem milden Reinigungsmittel reinigen. Auf keinen Fall Spiritus, Verdünner oder Ähnliches benutzen.
- Seite 23 Wenn das nicht möglich ist, z. B. bei einem Auslandsaufenthalt, darf auch eine Fachwerkstatt die Kontroll- und Schalttafel reparieren. Bei unsachgemäß ausgeführten Reparaturen erlischt die Gewährleistung der Kontroll- und Schalttafel und die Firma Schaudt GmbH haftet nicht für die dadurch entstandenen Folgeschäden. Störung mögliche Ursache...
- Seite 24 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Anschlussplan - nur für Fachwerkstatt X4 X5 X7 X8 SDT00093 Bild 7 Anschlussplan Kontroll- und Schalttafel DT 201 B Steckerbelegung zu X1 ELCO 8263 3fach an Gasfla- X2 ELCO 8263 3fach an Gasfla-...
- Seite 25 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Kundendienst Kundendienst-Adresse Schaudt GmbH, Elektrotechnik & Apparatebau Daimlerstraße 5 88677 Markdorf Germany Tel.: +49 7544 9577-16 E-Mail: kundendienst@schaudt-gmbh.de Öffnungszeiten Mo bis Do 8 bis 12, 13 bis 16 Uhr 8 bis 12 Uhr Gerät einsenden...
- Seite 26 Bedienungsanleitung Kontroll- und Schalttafel DT 201 B Fehlerprotokoll Im Schadensfall bitte defektes Gerät zusammen mit dem ausgefüllten Fehler- protokoll zum Hersteller schicken. Gerätetyp: DT 201 B Artikel-Nr.: (bitte eintragen) Folgender Defekt liegt vor: (bitte markieren) elektrische Ver- braucher ohne Funktion -...
- Seite 27 EG-Konformitätserklärung ....... 6 © 2005 Schaudt GmbH, Elektrotechnik & Apparatebau, Daimlerstraße 5, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt-gmbh.de SDT-0019-02DE 830.563...
- Seite 28 Montageanleitung Kontroll- und Schalttafel DT 201 B Einleitung Diese Montageanleitung enthält wichtige Hinweise zum Anschließen und zum sicheren Betrieb der Kontroll- und Schalttafel. Lesen und befolgen Sie unbedingt die angegebenen Sicherheitshinweise. Neben der Montageanleitung immer auch die zugehörige Bedienungsanlei- tung beachten. Alle Sicherheitsbestimmungen auch an andere Benutzer wei- tergeben.
- Seite 29 Montageanleitung Kontroll- und Schalttafel DT 201 B Bei längerer Tiefentladung oder Überladung wird die Wohnraumbatterie irreparabel beschädigt. Den 12-V-Hauptschalter beim Verlassen des Fahrzeugs ausschalten. So lässt sich eine unnötige Entladung der Wohnraumbatterie vermeiden. Die Anschlusskabel der Kontroll- und Schalttafel dürfen aus Störschutz- gründen nicht parallel zu den Netzleitungen verlegt werden.
- Seite 30 Montageanleitung Kontroll- und Schalttafel DT 201 B Montage Umgebung Diese Kontroll- und Schalttafel ist für den Betrieb in trockener Umgebung mit einem Umgebungstemperatur-Bereich von -10 °C bis +50 °C ausgelegt. Das Gerät ist für den Einbau in eine Möbelfront vorgesehen.
- Seite 31 Montageanleitung Kontroll- und Schalttafel DT 201 B Elektrischer Anschluss Den elektrischen Anschluss darf nur dafür ausgebildetes Fachpersonal durchführen. Anschlussarbeiten dürfen nur im spannungsfreien Zustand ausgeführt werden. Bei Anschlussarbeiten müssen der Netzstecker des Elektroblocks oder die 230-V-Versorgung des Fahrzeugs ausgesteckt sein.
- Seite 32 Weitere Informationen erhalten Sie bei Ihrem Händler oder dem Kundendienst der Fa. Schaudt GmbH. EG-Konformitätserklärung Hiermit bestätigt die Firma Schaudt GmbH, dass die Bauart der Kontroll- und Schalttafel DT 201 B den folgenden einschlägigen Bestimmungen entspricht: Richtlinie über elektromagnetische Verträglichkeit 72/245/EWG mit 95/54/EG Anhang 1 Dieser Erklärung liegt die Typengenehmigung des Kraftfahrt-Bundesamtes...
