- Seite 1 (D) Bedienungsaleitung 24 MP X-trail pro Wildkamera Art. Nr. 31759...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ....................- 3 - 1.1 Funktionsübersicht ..................- 3 - 1.2 Anwendung ....................- 3 - 1.3 Stromzufuhr ....................- 3 - 1.4 Auswahl der SD-Karte................- 4 - 1.5 USB-Anschluss ..................- 5 - 1.6 Warnhinweise ..................... - 5 - 1.7 Hauptfunktionen..................- 5 - 2. -
Seite 3: Einleitung
1. Einleitung Wir bedanken uns, dass Sie sich für eins unserer leicht zu bedienenden, hochqua- litativen Produkte entschieden haben und wünschen Ihnen mit dem ausgezeichne- ten Produkt dieser Serie viel Vergnügen. 1.1 Funktionsübersicht Neben allen Funktionen, die Sie bei anderen, ähnlichen Produkten finden, soll diese Digitalkamera mit außerordentlichen Merkmalen wie 52°... -
Seite 4: Auswahl Der Sd-Karte
Testbedingungen: LCD-Bildschirm aus. Modus: Eingeschaltet, intelligente, automatische PIR-Überwachung 12AA Alkalibatterien Fotos pro Tag Betriebsdauer Videoclips pro Tag Betriebsdauer IR LEDs ein IR LEDs ein 12 MP 100 Bilder 64 Tage 10 Sek. Video 10 Clips 59 days 16 MP 100 Bilder 61 Tage 10 Sek. -
Seite 5: Usb-Anschluss
1.5 USB-Anschluss Wenn die Kamera mit einem USB-Kabel angeschlossen ist, wird auf dem Bildschirm MSDC angezeigt. Drü- cken Sie einmal auf Menü und die Anzeige wechselt auf PC-Kamera. Die Kamera kann jetzt als PC-Kamera verwendet werden. Drücken Sie erneut auf Menü und die Kamera verlässt den PC-Kameramodus. 1.6 Warnhinweise 1. -
Seite 6: Gesamt- Und Detailansicht Der Kamera

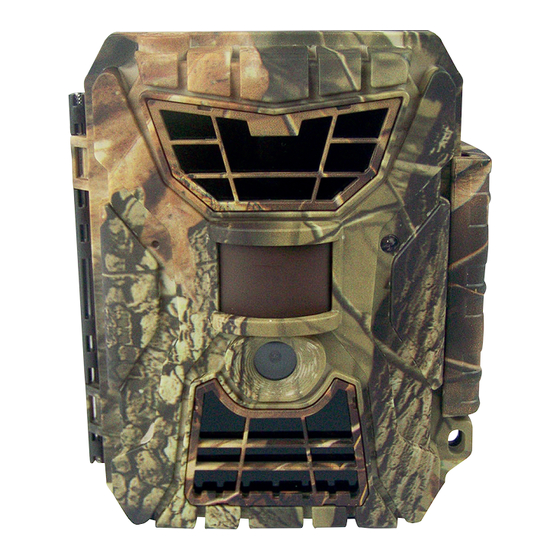

2. Gesamt- und Detailansicht der Kamera 2.1 Abbildung 1: Frontansicht der Kamera; 20 IR LEDs Anzeige- Mikrofon leuchte PIR Sensor Linse 22 IR LEDs 2.2 Abbildung 2: Unteransicht der Kamera; DC Anschluß SD Karteneinschub Mini-USB Port (12V/1~2A) (8 GB bis 32 GB) -
Seite 7: Seiten- Und Rückansicht Der Kamera
2.3 Abbildung 3: Innenansicht der Kamera Batteriefach (A) LCD Bildschirm für die erste Gruppe von 6 Stück AA-Batterien Menü- Schalter Modus-, Ein- und Aus- Schalter Batteriefach (B) Navigations-Tasten: OK-, Set. und für die zweite Gruppe Rauf, Runter, Sicherungstaste von 6 Stück AA-Batterien Rechts und Links 2.3 Abbildung 4: Seiten- und Rückansicht der Kamera Große... -
Seite 8: Function Keys & Other Details
2.4 Function Keys & Other Details 01. Menütaste: Wenn sich die Kamera im Einrichtungs-Modus befindet, schaltet sich das LCD Farbdisplay ein. Wenn LCD Farbdisplay eingeschaltet ist, drücken Sie die Menü Taste, um ins Kameramenü zu gelangen. Wenn Sie sich im Kamera Menü befinden, können Sie es durch erneutes Drücken der Menü... -
Seite 9: Schnellstart
3. Schnellstart 3.1 Starten der Kamera Schalten Sie den Netzschalter auf „EIN“ Hinweis: Die Kamera ist ab Werk mit Voreinstellungen versehen. Für einen Test müssen daher nur eine SD Karte und Batterien eingelegt und die Kamera eingeschaltet werden. 3.2 Einstellungen vornehmen a. -
Seite 10: Funktionsliste
4. Funktionsliste 4.1 Video/Photo Wiedergabe Schalten Sie die Kamera auf „Einrichtung“, die LCD Anzeige der Kamera wird eingeschaltet und die Kamera schaltet in den Test Modus; drücken Sie den Pfeilknopf „↑“ um in den Wiedergabe-Modus zu gelangen; drücken Sie „ “ und „→“... - Seite 11 Automatische Modi Einstellungen Programmierbare Optionen Jagen Die voreingestellten Werte der Kamera sind: Mehrfachbild 3 Bilder, 12M Fotogröße, 5 Sek. Verzögerung Sicherheit Die Voreingestellten Werte der Kamera sind: Foto + Video, 12M Fotogröße, Mehrfachbild 5 Bilder, 1080P Videogröße, 10 Sek. Videolänge Einrichtung Einstellungen Programmierbare Optionen Sprache...
- Seite 12 Bildeinstellungen Bildgröße 12 MP (4000*3000), 16 MP (4608*3456), 24 MP (5632*4224) Mehrfachbild Programmierbare 1 - 7 Fotos pro Auslösung Video Einrichtung Videogröße FHD (1920*1080), HD (1280*720), VGA (640*480) Videoframe 30 FPS, 15 FPS Videolänge 05 - 60 Sekunden Empfindlichkeit Hoch, Mittel, Niedrig: Eine höhere Empfindlichkeit bietet 1) eine höhere Entdeckung von Bewegungen kleinerer Objekte;...
- Seite 13 5. Specification Pixel (effektiv) 2560x1920 Tag-/Nachtmodus IR-Bereich IR-Einstellung Oben: 20 LEDs, Unten: 22 LEDs Speicher SD-Karte (8MB – 32GB) Bedienungstasten Linse F=3,0; FOV=52° ; Automatischer IR-Sperrfilter (nachts) LCD-Bildschirm 2” TFT, RGB, 262k PIR-Reichweite PIR-Winkel 60° Bildgröße 12MP/16MP/24MP =4000x3000/4608x3456/5632x4224 Bildformat JPEG Videoauflösung FHD (1920x1080): 15FPS, HD (1280x720), VGA (640x480) Videoformat...
-
Seite 14: Fehlerbehebung
6. Fehlerbehebung 6.1 Die Kamera erfasst das gewünschte Motiv nicht 1. Überprüfen Sie die Parametereinstellung unter „Sensorstufe“ (PIR-Empfindlichkeit). Stellen Sie die Sensorstufe bei warmen Umweltbedingungen auf „Hoch“ und bei kaltem Wetter auf „Niedrig“. 2. Versuchen Sie, Ihre Kamera in einem Bereich aufzustellen, wo sich im Sichtfeld der Kamera keine Wärmequellen befinden. - Seite 15 (GB) Users MANUAL 24 MP X-trail pro Trail Camera Item No. 31759...
