4.2

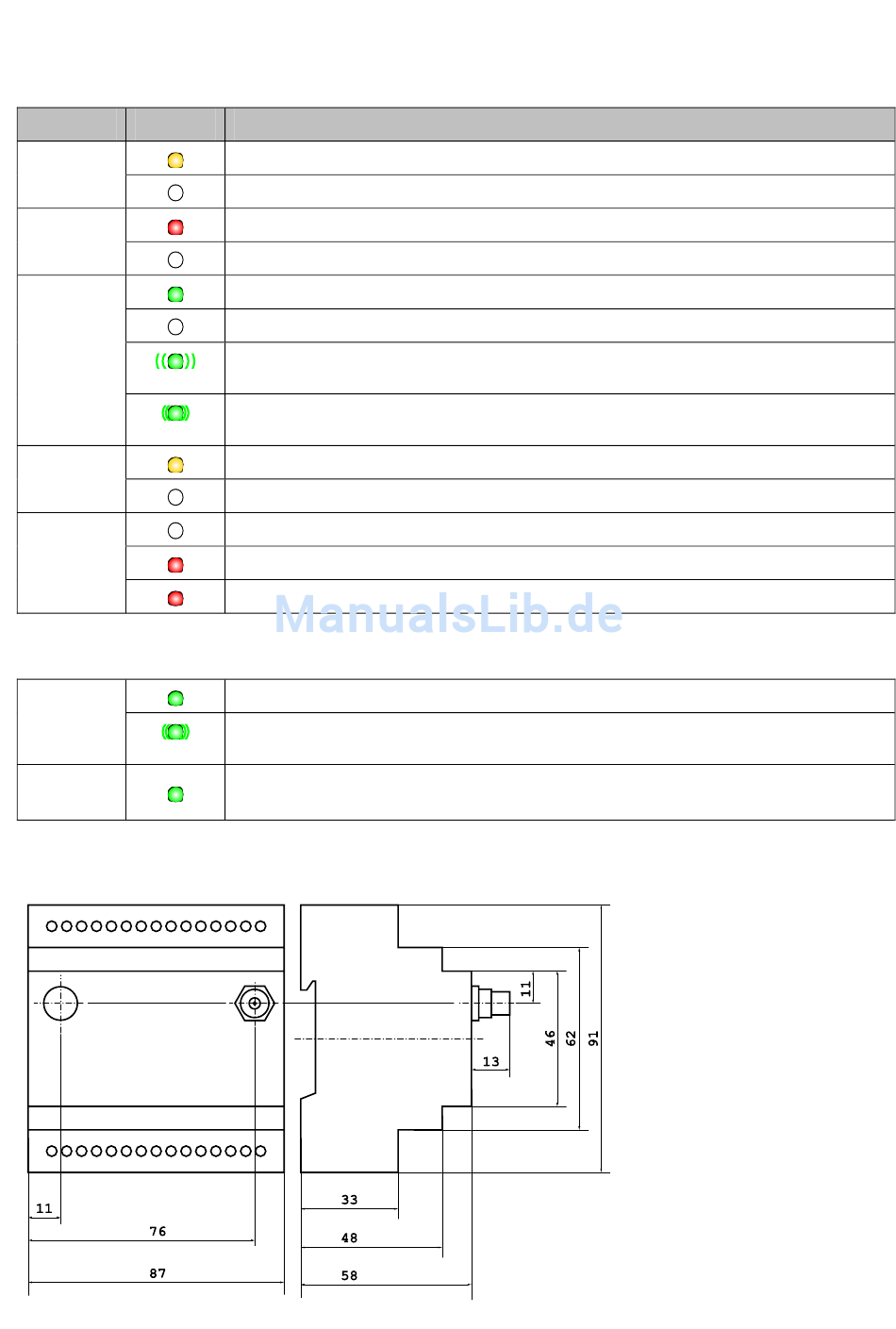

Bedeutung der LEDs
In der folgenden Tabelle finden Sie eine Übersicht der Betriebszustände, die durch die LEDs am
Gerät signalisiert werden.
LED
Status
Power
(gelb)
Process
(rot)
Line
(grün)
(blinkt 1x)
(blinkt)
Data out
(gelb)
Modem
Mode
(rot)
Nur bei HG7x:
Connect
Data
(blinkt)
Active
Param.
4.3
Abmessungen
Bedeutung
Gerät betriebsbereit
keine Stromversorgung
Prozessabarbeitung: Nachrichtengenerierung, Variablenänderung, Schalten
Ruhezustand, es wird kein Prozess ausgeführt
GSM-Verbindung besteht
Modem ist nicht im GSM-Netz eingebucht
Modem ist im GSM-Netz eingebucht
ein- oder abgehender Ruf: Verbindungsaufbau
Nachrichten zum Versand im Gerät
Keine Nachrichten im Postausgang
TiXML-Modus (normaler Betriebsmodus)
Modem-Mode (Gerät über COM1 als Standardmodem nutzbar)
Transparentmode (Gerät hat transparente Verbindung durchgeschaltet)
Verbindung zur SPS aufgebaut
überträgt Daten von/zur SPS
ist korrekt parametriert und als Modem im MPI-Netz angemeldet
(alle Massangaben in mm)
12
