NORMALBETRIEB DES SUBWOOFERS
SUBWOOFER EIN- UND AUSSCHALTEN
Stellen Sie den Netzschalter auf der Rückseite des Subwoofers auf „On".
Sobald der Subwoofer ein Tonsignal am Eingang erkennt, schaltet er sich
automatisch vollständig ein. Empfängt er 10 Minuten lang kein Signal,
schaltet er wieder in den Standby-Modus. Ist der Subwoofer aktiviert,
leuchtet die Status-Anzeige grün. Im Standby-Modus leuchtet die LED rot.
Verwenden Sie den Subwoofer über einen längeren Zeitraum nicht (zum
Beispiel während der Sommerferien), sollten Sie den Power-Schalter auf
„Off" stellen und ihn damit vollständig ausschalten.

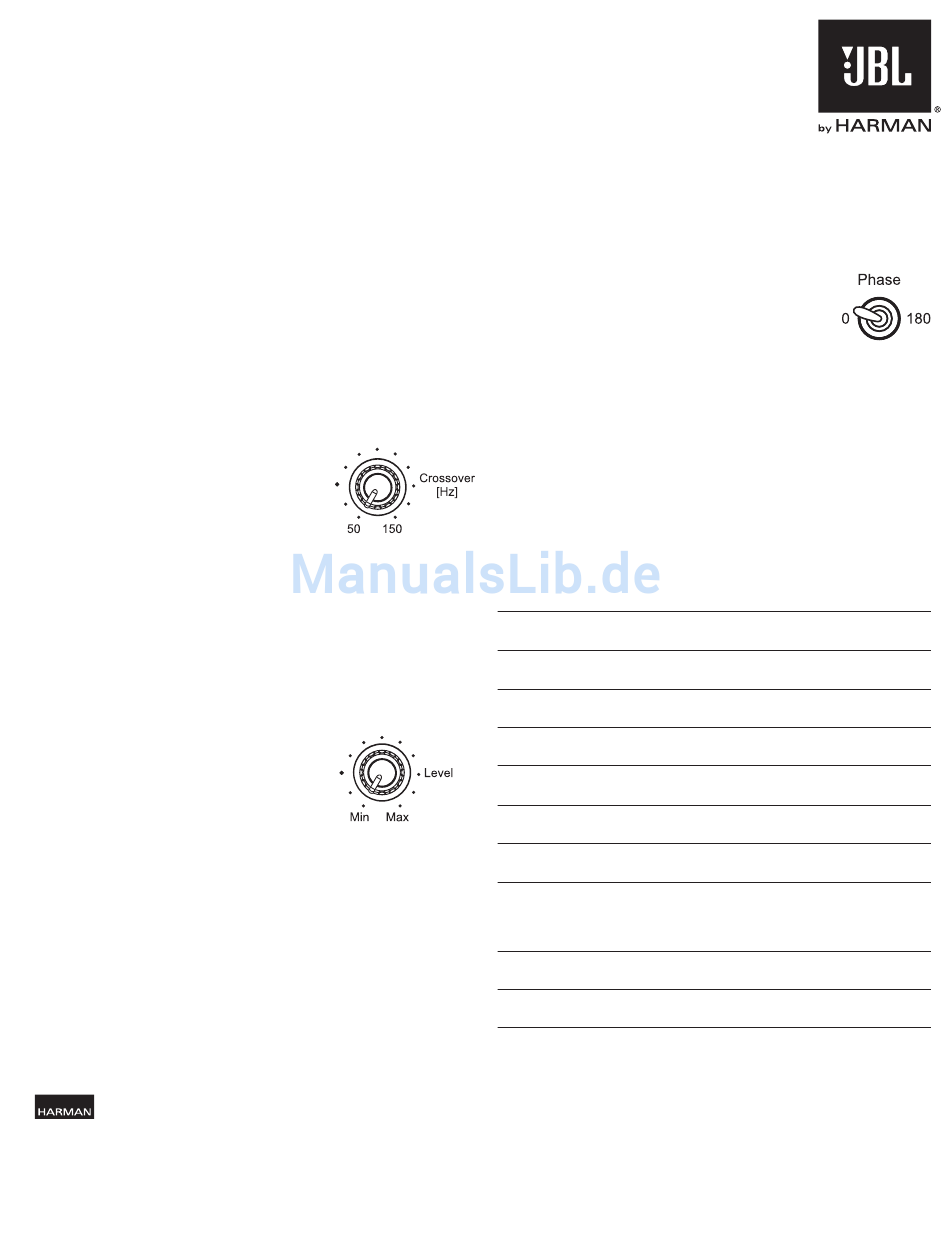

SUBWOOFER-BEDIENELEMENTE: CROSSOVER-REGLER
HINWEIS: Die Bedienelemente der
Frequenzweiche funktionieren nur wenn der
Input-Schalter auf „Normal" steht.
Mit dem Crossover-Regler können Sie die
obere Grenzfrequenz des Subwoofers im
Bereich zwischen 50 und 200 Hz einstellen. Je
höher Sie die obere Grenzfrequenz einstellen,
desto größer ist der mit den Satelliten-Lautsprechern überlappende
Frequenzbereich. Auf diese Weise sorgen Sie selbst in Wohnräumen mit
schwierigen akustischen Eigenschaften und unabhängig vom Aufstellungsort
des Subwoofers für einen gleichmäßigen Frequenzübergang zwischen den
Satelliten-Boxen und dem Bass-Lautsprecher.
Achten Sie auf eine gleichmäßige Basswiedergabe in Ihrem Hörraum.
Werden bestimmte Basstöne überbetont, sollten Sie eine niedrigere obere
Grenzfrequenz ausprobieren. Wirken bestimmte Basstöne schwach, können
Sie das Klangbild mit einer höheren oberen Grenzfrequenz verbessern.
SUBWOOFER-BEDIENELEMENTE:
VOLUME LEVEL
Mit diesem Regler können Sie die Lautstärke
des Subwoofers justieren. Drehen Sie ihn im
Uhrzeigersinn, um die Lautstärke zu erhöhen.
Drehen Sie ihn gegen den Uhrzeigesinn, um die
Lautstärke zu mindern. Haben Sie einmal eine
ausgeglichene Lautstärke zwischen Satelliten und Subwoofer gefunden,
sollten Sie diese Einstellung nicht mehr verändern.
Hinweise zur korrekten Einstellung der Subwoofer-Lautstärke:
• Manchmal ist die ideale Lautstärke für Musik zu laut für die
Wiedergabe von Filmen und umgekehrt. Deswegen sollten Sie für
die Einstellung der Subwoofer-Lautstärke bassbetonte Filme und
Musikstücke verwenden – wählen Sie einen Durchschnittswert, der zu
beiden Inhalten passt.
• Klingt Ihr Subwoofer ständig zu laut oder zu leise, wählen Sie bitte
einen anderen Aufstellort. Rücken Sie den Subwoofer näher in eine
Zimmerecke, wird die Bass-Wiedergabe verstärkt. Vergrößern Sie den
Abstand zur nächsten Wand, wird der Bass schwächer.
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329, USA
HARMAN Deutschland GmbH • Hünderstraße 1 • D-74080 Heilbronn
© 2010 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten.
JBL ist eine Marke von HARMAN International Industries, Incorporated, eingetragen in den Vereinigten Staaten und/oder anderen
Ländern. PolyPlas ist eine Marke von HARMAN International Industries, Incorporated.
Alle Leistungsmerkmale und Spezifikationen sowie das mechanische Design können sich ohne vorherige Ankündigung ändern.
Teile-Nr.: 950-0328-001
SUBWOOFER-BEDIENELEMENTE: PHASE
Dieser Schalter legt fest, ob sich die Bassmembran
des Subwoofers und die Membranen der Satelliten-
Lautsprecher synchron oder gegenläufig bewegen.
Bewegen sich die Membranen nicht synchron, löschen
sich einige Bassfrequenzen des Subwoofers oder
der Satelliten gegenseitig auf, wodurch Bassleistung
und Dynamik sinken. Dieser Effekt hängt überwiegendermaßen vom
Aufstellungsort der Lautsprecher im Raum ab.
In den meisten Fällen können Sie den Phasen-Schalter auf „Normal"
belassen – eine wirklich „richtige" Einstellung gibt es dennoch nicht.
Spielen Subwoofer und Satelliten in Phase, bleibt das Klangbild klar und
packend – dynamische Instrumente wie Schlagzeug oder Klavier klingen
besonders naturgetreu. Am besten gehen Sie wie folgt vor, um die Phase
Ihres Subwoofers korrekt einzustellen: Legen Sie Musik auf, die Sie sehr
gut kennen. Stellen Sie den Phasenschalter so ein, dass Schlagzeug und
Bass lauter klingen. Korigieren Sie anschließend evtl. die Lautstärke mit dem
Subwoofer-Level-Regler mit höchster Dynamik wiedergegeben werden.
TECHNISCHE DATEN
Bass-Chassis:
Gehäusetyp:
Verstärkerleistung:
Frequenzbereich:
Bedienelemente:
Anschlüsse:
Betriebsspannung:
Stromaufnahme:
Maße (H x B x T):
Gewicht:
250 mm großes, nach unten abstrahlendes
PolyPlas-Bass-Chassis
Nach unten abstrahlendes Gehäuse mit
Bassreflexöffnung
300 Watt (RMS); 500 Watt (Max.)
27 Hz – 150 Hz (–3dB)
Lautstärkeregler, Phasenschalter, Regler für
die obere Grenzfrequenz
Line-In- und LFE-Eingänge (Cinch)
120V, 60Hz (US); 220V – 230V, 50Hz/60Hz
(EU)
<1W (0,04A @ 230V) im Standby-Modus;
320W (1,8A @ 230V) maximal
<6W (0,06A @ 120V) im Standby-Modus;
320W (3,2A @ 120V) maximal
441 x 470 x 441 mm
18 kg
