IHR HUD Hallo und willkommen! Kontakt Wenn Sie Fragen zum HUD haben, er- Es freut uns, dass Ihre Wahl auf ein HUD reichen Sie uns... von heinrichs weikamp gefallen ist! • im Internet-Forum: www.heinrichsweikamp.com • per E-Mail: info@heinrichsweikamp.com • per Post: Heinrichs Weikamp Adlerstraße 7...
Allgemeine Hinweise Technischer Stand Diese Bedienungsanleitung entspricht dem technischen Stand des hw HUD vom Mai 2012, technische Änderungen sind vorbehalten.
Allgemeine Hinweise Zu dieser Anleitung Vervielfältigung oder Weiterverwend- ung dieser Anleitung, auch auszugs- Besondere Kennzeichnungen weise, ist nur mit schriftlicher Genehmi- gung von heinrichs weikamp gestattet. WARNUNG weist auf eine Situation hin, in denen die Gefahr ernsthafter Verlet- zungen besteht. VORSICHT weist auf Umstände hin, un-...
Seite 9

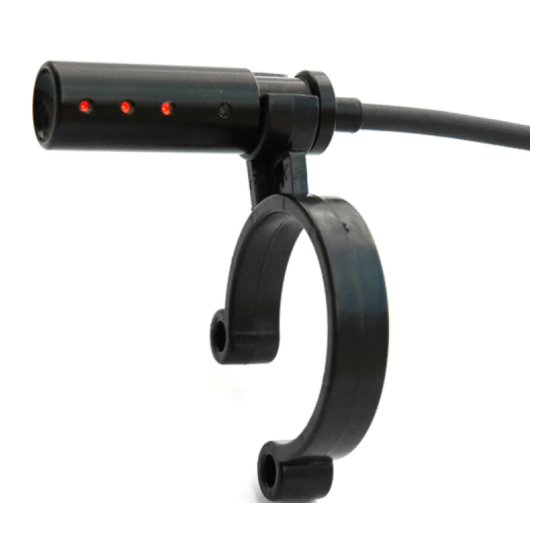

Beschreibung Das hw HUD ( Head-Up Display) ist eine Elektronik-Box mit dem Piezo-Schalter Überwachungseinrichtung für den Sau- zur Aktivierung kann nahezu beliebig an erstoff-Partialdruck in Kreislauftauch- der Ausrüstung befestigt werden. geräten. Ein bis drei Sensoren können angeschlossen und überwacht werden.
Seite 11
Das hw HUD muss manuell ein- und ausgeschaltet werden. Zum Einschalten den Piezo-Taster 2x in- nerhalb einer Sekunde betätigen. Das HUD schaltet sich dann sofort ein, bzw. bei nochmaligem Betätigen mit etwa 2 Sekunden Verzögerung aus. Nach dem Einschalten zeigt das HUD den Batterie- zustand an.
Seite 13
Anzeige Nach erfolgreich durchgeführter Kalibri- erung der Sauerstoff-Sensoren signalisi- ert das HUD den O2-Partialdruck über drei Zweifarb-LEDs. Diese sind in einem kompakten Halter installiert, welcher an alle bekannten Rebreather-Mundstücke ohne Schrauben und ohne Kleben be- festigt werden kann.
5 x Rot 0.55-0.65bar: 4 x Rot 0.65-0.75bar: 3 x Rot Funktion der Blauen LED: 0.75-0.85bar: 2 x Rot Bei Anschluss eines Tauchcomputers (hw HUD in 0.85-0.95bar: 1 x Rot S8-Ausführung): „Computer beachten“ oder „HUD 0.95–1.05bar: 1 x Gelb Batterie schwach“ 1.05-1.15bar: 1 x Grün...
Seite 15
Übersicht Zur Anzeige des O2-Partialdrucks wird Beispiel Sequenzen: ein sehr einfacher Blink-Code verwendet, welcher alle 5 Sekunden aktualisiert und 0.4bar ppO2: Rot – Rot – Rot - Rot – Rot – Rot wiederholt wird. 0.7bar ppO2: Rot – Rot - Rot 1.0bar ppO2: Gelb 1.3bar ppO2: Grün –...
Eine Kalibrierung nach jedem Ein- Überwachung! schalten bzw. vor jedem TG ist zwar nicht zwingend erforderlich (Das hw HUD Bei Verwendung des hw HUD in der S8- speichert die letzte Kalibrierung), wird Version (Angeschlossen an unseren DR5) jedoch empfohlen um einen defekten kann auch mit anderen Gasen als O2 Sensor noch vor dem TG zu erkennen.
Seite 17
HUD dreimal in- blinken nerhalb einer Sekunde betätigt werden. Sollte kein Sensor erkannt werden, blink- Das HUD zeigt danach für 5 Sekunden en alle drei LEDs dauerhaft rot an, welche Sensoren erfolgreich kalibri- Nach einem Batteriewechsel muss das ert wurden (Dauerlicht Grün: Sensor ok,...
Installation WICHTIG: Für die einwandfreie Funk- Vier Leitungen werden dazu an das HUD tion ist eine saubere Installation in den angeschlossen und vier Leitungen an die Rebreather-Kopf bzw. in das Sensor-Ge- drei Sensoren. häuse absolut notwendig. Der Einbau sollte von einer im Umgang...
Sensoren Sensor 3 Plus Das HUD erhält seine Daten über eine digitale Schnittstelle von der Elektronik-Box. Dafür sind alle vier HUD Leitungen erforderlich. Das hochflexible Kabel vom HUD hat nur vier Leitungen, die Kabelfarben sind mit denen der Elektronik-Box identisch.
Kabelbelegung HUD Kabelfarbe Elektronik-Box Anschluss HUD Blau Blau Braun Braun Weiß Weiß Schwarz Schwarz Alle vier Leitungen zwischen Elektronik-Box und HUD sind für den Betrieb notwendig.
Kabelbelegung Sensoren Kabelfarbe Elektronik-Box Anschluss Sensoren Grau GND/Masse Gelb Sensor 1 Plus Sensor 2 Plus Grün Sensor 3 Plus Die Sensoren werden an gemeinsamer Masse (Minus-Pol) mit jeweils pro Sen- sor einzeln geführten Plus-Pol ange- schlossen.
Re- breather-Kopf oder Sensor-Gehäuse 6. Verbinden Sie mittels geeigneter verbunden sein. Technik (Löten, Crimpen) die vier Adern vom HUD mit den vier zuge- 3. Installieren HUD-Kabel hörigen Adern der Elektronik-Box. mit der mitgelieferten Kabelver- Schrumpfschlauch (mitgeliefert) auf...
Seite 23
Einbaureihenfolge 7. Legen Sie nun die Batterie wieder in die Elektronik-Box ein. Das HUD muss nun aufleuchten (5 Sekun- den Anzeige des Batteriezustandes, dann Dauerblinken rot auf allen drei Kanälen). Schalten Sie das HUD durch zweimaliges Drücken auf den Piezoschalter aus.
Batteriewechsel HINWEIS: Das hw HUD benötigt eine 3,6V AA Bat- terie. ACHTUNG: Eine 1,5V AA Batterie funktioniert nicht. Zum Wechseln der Batterien den Bat- teriefachdeckel mit einer Münze öffnen. Der Deckel schließt leichtgängig. Achten Sie darauf, diesen beim Schließen nicht zu verkanten.
Seite 25
Batteriewechsel Ihr hw HUD wurde mit einer neuen SAFT Die Betriebsdauer mit einer Batterie LS14500 AA 3,6Volt Batterie ausgelief- ist von verschiedenen Faktoren abhän- ert. Erhalten Sie nach dem Einschalten gig (z.B. Temperatur, und angezeigte oder während des Tauchgangs die „Low- Blinksequenzen).
Seite 27
Wartung/Pfege Das hw HUD ist wartungsarm konstrui- ert, so ist beispielsweise die Elektronik komplett vergossen. Spülen Sie HUD und Elektronik-Box nach dem Tauchgang mit Frischwasser ab. Achten Sie beim Batteriewechsel darauf, dass keine Was- sertropfen ins Batteriefach gelangen. Überprüfen sie den O-Ring des Batterie- fachdeckels bei jedem Wechsel auf Risse und tauschen Sie diesen bei Bedarf aus.
