Ceag eLLK92 LED 400 NIB Betriebsanleitung Seite 6

eLLK 92 LED 400 NIB
eLLS 08 LED 400 NIB1
A Lichtschalter
Light Switch
Interrupteur d'éclairage
B Brücke für Fernschalter, muss beim
Anschluss eines Schalters entfernt werden.
Link for remote switch, has to be
removed while connecting a switch.
Pont pour l'interrupteur à distance.
C Wahlweise für 3-h Betrieb umklemmen.
To be reconnected for 3 h duration.
Charger des connexions pour autonomie
de 3 h.
eLLM 92 LED 400 NIB
eLLK 92 LED 800 NIB
eLLS 08 LED 800 NIB
Fernschalter
4
Remote switch
Interrupteur à
distance
6

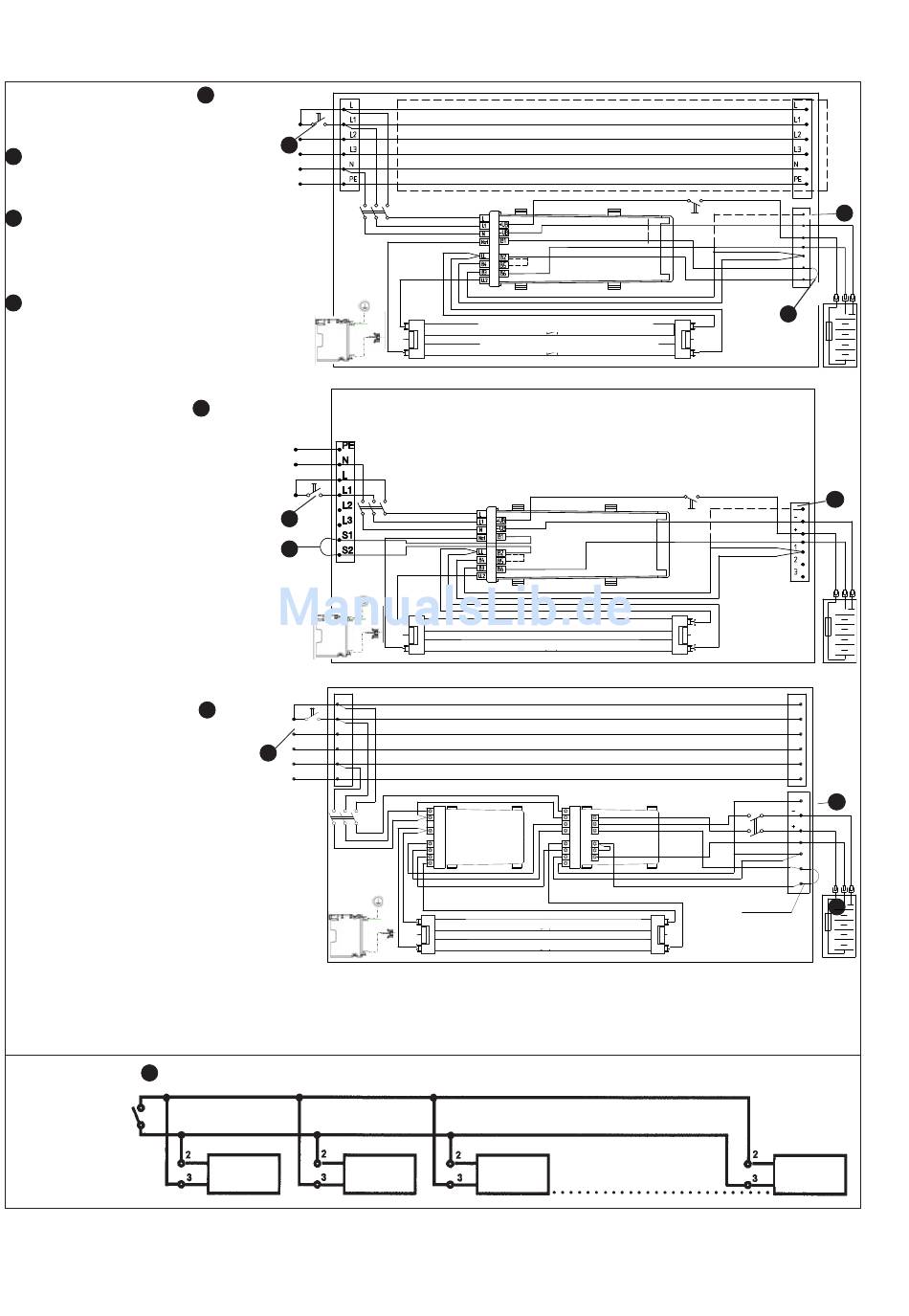

Schaltpläne / Wiring diagrams / Schémas de connexions
eLLK(M)(S) 92 400(800) LED NIB
1
A
2
A
B
L
3
L1
L2
L3
A
N
PE
Klemme L dient zur Dauerstromversorgung der Notleuchten.
Terminal L serves for permanent current supply of the emergeny luminaires.
La borne L sert à l'alimentation en courant permanent des luminaires de sécurité.
max 10 Notleuchten / max. 10 emergency light fittings / 10 luminaires de sécurité au maxi
eLLK 92 NIB eLLK 92 NIB
EATON's Crouse-Hinds Business
Nur bei Durchgangsverdrahtung
Only in case of through-wiring
Seulement en cas d'interconnexion
VE/EVG 05218
Netzlampe / mains lamp / lampe-secteur
L 1
o ul /
Notlampe / emerg. lamp / lampe de. sec.
a e / la
VE/EVG 05218
L 1
Netzlampe / mains lamp / lampe-secteur
o ul /
Notlampe / emerg. lamp / lampe de. sec.
a e / la
Nur bei Durchgangsverdrahtung
Only in case of through-wiring
Seulement en cas d'interconnexion
L1 L
N N +B
-B
LL LL
B1
LL FS
EVG97236
LL Not B2
FS LL1 B5
LL1 B4 B6
LL2 B3
L 1
Netzlampe / mains lamp / lampe-secteur
Netzlampe/Mains lamp
o ul /
Notlampe / emerg. lamp / lampe de. sec.
a e / la
Notlampe/Emergency lamp
eLLK 92 NIB
VE97236
Ersatzbruecke fuer Fernschalter
muss beim Anschluss eines
Schalters entfernt werden
Remote Switch,
to be removed for
connection of
inhibit switch
eLLK 92 NIB
C
0
-
+
1
2
3
B
eBK 02
C
0
eBK 02
L
L1
L2
L3
N
PE
C
0
-
+
1
2
3
B
eBK 02
eBK 02
