6.5. Anschlusstafeln und Bedienfelder

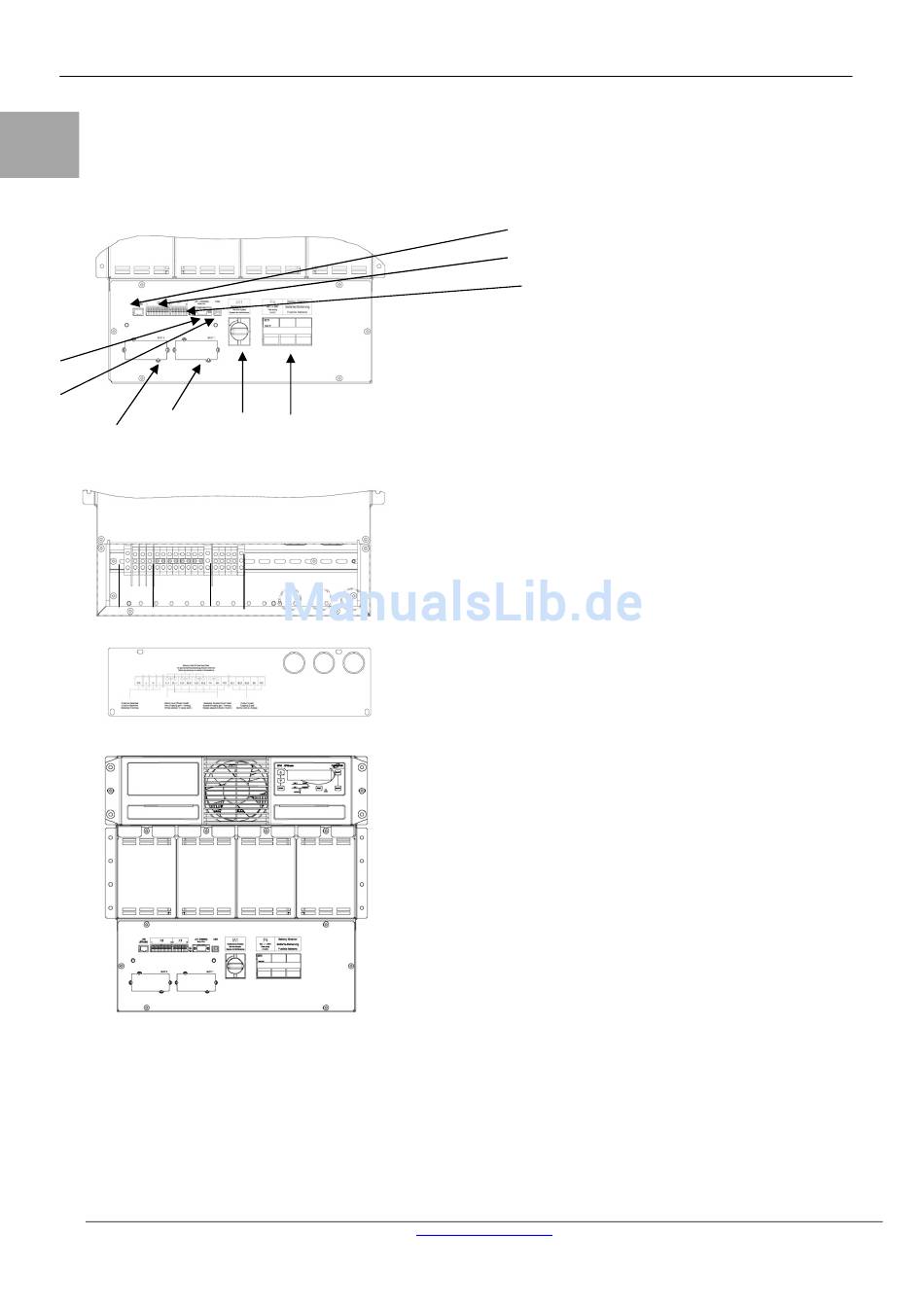

6.5.1. Anschlusstafel und Bedienfeld PMC 40 Typ 1
Bedienfeld
4
5
6
7
Rückwand
8 /8* 9+10
Klemmenabdeckungen und Anzeigen
Vorderansicht PMC 40 Typ 1
Bedienungsanleitung PMC40
13
12
11
1
2
3
1
Ohne Funktion JR2 vorgesehen für RJ45-Stecker
2
X2 Kundenschnittstelle an Phoenix-Klemmen = potenzialfreie Kontakte
X1 Kundeneingänge
(Details siehe Abschnitt 6.7.3 )
3
LED rot/grün
4
JD1
RS232 / Sub D9 / Buchse, PC-Schnittstelle
5
USB
PC-Schnittstelle
6
SNMP
Steckplatz für optionale SNMP-Karte
7
Ethernet
Steckplatz für optionale Modem-/Ethernet-Karte
8
Batterieklemme + / N / - für getrennte Batterie
8*
Batterieklemme + / N / - für gemeinsame Batterie
9
Eingangs-Bypass-Klemme für separate Einspeisung
10
Eingangsgleichrichterklemme für gemeinsame Einspeisung
16/25 mm2
11
Eingangslastklemme
12
F4 Batteriesicherungshaltermodul
13
IA1
Wartungs-Bypass
