Bedienungsanleitung
Solar-Speicherladeregler mit Zusatzfunktionen PS 5510 S-1
7.2
Anschlussbelegung
Beachten Sie beim Anschluss des Reglers das nachfolgende Anschlussbild und
die Anschlussbelegung im Abschnitt "Hydraulikvarianten" (Seite 42).
Verbindungen vom Fühler zum Regler sind getrennt von Starkstromleitungen zu
führen.
Die Spannung ist auszuschalten (Regler und Kontakte stromlos):
•
vor dem Öffnen des Klemmraumes
•
während den Verdrahtungsarbeiten
Berühren Sie die Anschlüsse des Reglers nie!

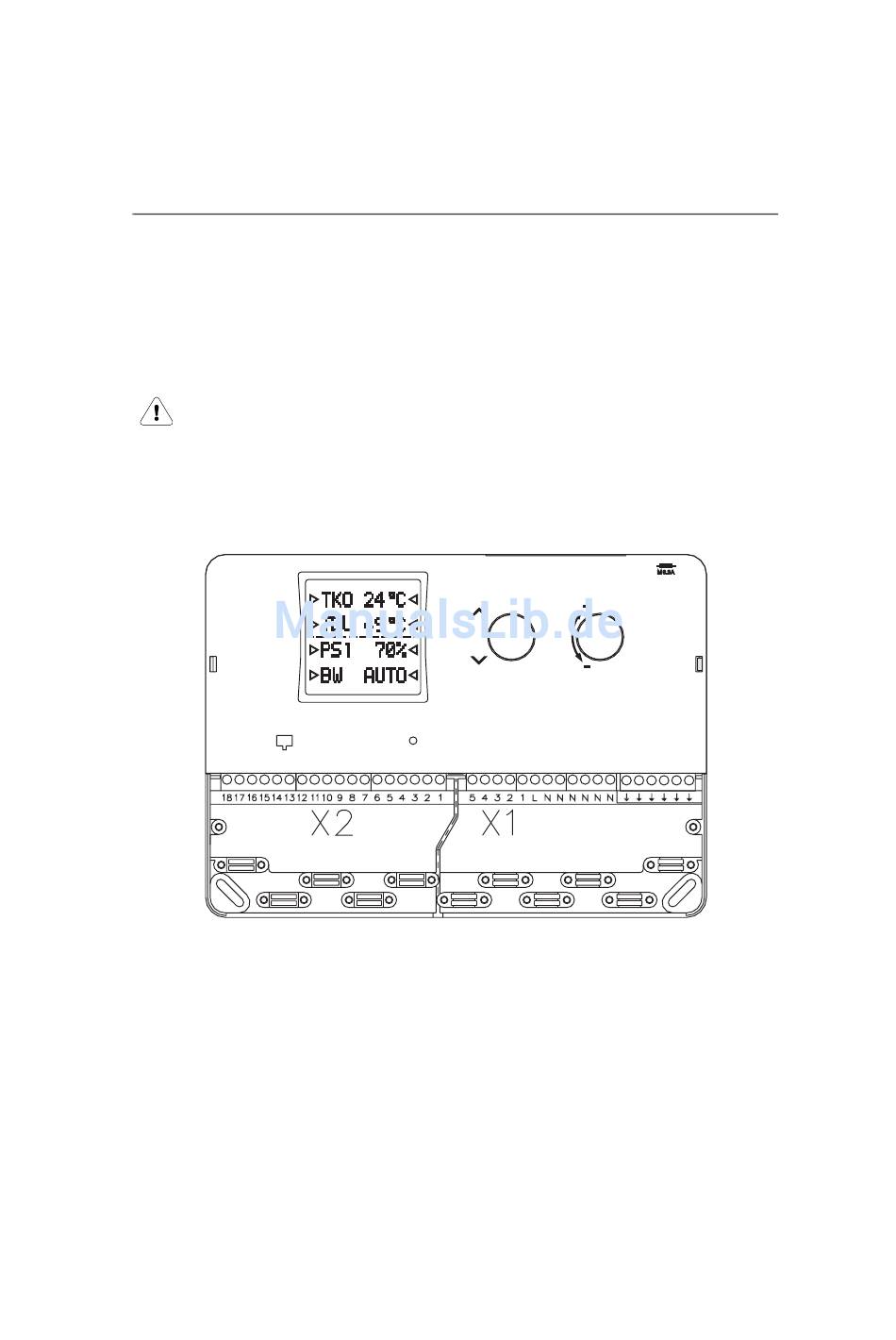

Dieses Bild zeigt die Frontansicht des Reglers mit abgenommenem Klemmraum-
deckel.
X1 Ausgangsklemmleiste
X2 Fühlerklemmleiste
Dok. Nr. 106750 06/2000
41
