4
x
Aufstellung und Installation

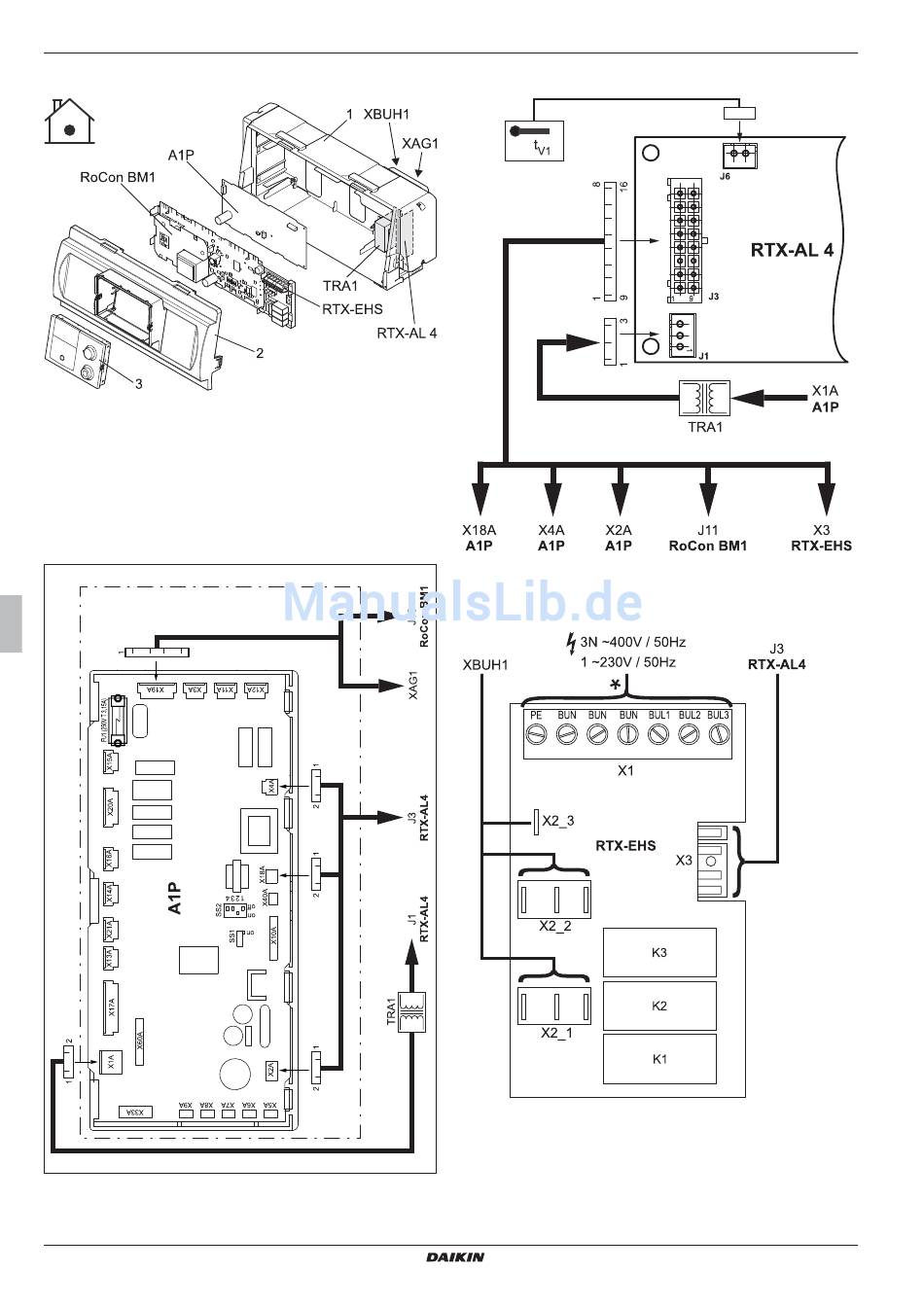

4.5.2 Lage der Schaltplatinen
1
Regelungsgehäuse
2
Regelungsblende
Bild 4-17 Übersicht Schaltplatinen (Gehäuseinnenseite)
4.5.3 Anschlussbelegung Schaltplatine A1P
Die Schaltplatine A1P ist bereits fertig im Gerät angeschlossen.
Es sind keine Montage- und Anschlussarbeiten an der Schalt-
platine A1P notwendig!
Bild 4-18 Schaltplatine A1P (Basisregelung Wärmepumpe)
Installations- und Betriebsanleitung
26
3
Bedienteil der Regelung
4.5.4 Anschlussbelegung Schaltplatine RTX-AL4
Bild 4-19 Schaltplatine RTX-AL4 (Schnittstelle)
4.5.5 Anschlussbelegung Schaltplatine RTX-EHS
Bild 4-20 Schaltplatine RTX-EHS (Backup-Heater) - siehe
Abschnitt 4.5.13
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1434349_01 – 04/2016
