Sicherheitseinrichtungen
I
Die Druckentlastungsventil-Anschlüsse des Brauch-
wassertanks
dürfen
verwendet werden.
I
Auf keinen Fall Heizungen installieren, die keine
thermische Abschalt-Einrichtung haben.
I
Thermoschutz — die Zusatzheizung im Brauchwassertank ist
mit einem Thermoschutz ausgestattet, Wenn die Temperatur zu
hoch geworden ist, löst der Thermoschutzschalter aus. Nach
Auslösen der Brauchwassertank-Schutzeinrichtung muss diese
durch Drücken der roten Taste zurückgestellt werden (für den
Zugriff auf den Schalter den Deckel des Schaltkastens
abnehmen).
Der Deckel des Schaltkastens darf nur von einem
zugelassenen Elektriker geöffnet werden.
Schalten Sie die Stromversorgung aus, bevor Sie den
Deckel des Schaltkastens öffnen.
I
Druckentlastungsventil
geltenden lokalen und staatlichen Vorschriften muss an den
Druckentlastungsventil-Anschluss ein Druckentlastungsventil
mit einem Öffnungsdruck von maximal 10 Bar angeschlossen
werden (bauseitig zur Verfügung zu stellen).
I
Wird am Druckentlastungsventil ein Abfließrohr angeschlossen,
dann muss dieses ein kontinuierliches Gefälle nach unten
haben, und es muss in einer frostfreien Umgebung installiert
werden. Das Ende muss offen sein.
Schaubild
Schaubild siehe
Abbildung
2.
1
Anschluss von Heißwasser und Druckentlastungsventil
2
Rezirkulationsöffnung
3
Wassereinlass-Anschluss für Wasser vom Haupt-Innengerät.
4
Wasserauslass-Anschluss für Wasser, das zum Haupt-Innengerät
zurückfließt
5
Kaltwasseranschluss
6
Kabeleingang bei Schaltkasten des Brauchwassertanks
7
Thermistorfassung
8
Thermistor-Gewindeloch
9
Kabeleingang bei Schaltkasten des Brauchwassertanks (optional)
Brauchwassertank-Modell
EKHWS150BA3V3
EKHWS200BA3V3/Z2
EKHWS300BA3V3/Z2
Installationsleitfaden
Achten Sie bei der Installation des Brauchwassertanks auf
Folgendes:
I
Der Installationsort muss frostfrei sein.
I
Die Rohre müssen eine Stärke von 1" oder größer haben
(reduziert auf 3/4" am Einlass des Tanks), damit im Rohrnetz
zwischen
Inneneinheit
Wasser ist.
I
Installieren Sie den Brauchwassertank an einer geeigneten
Stelle, damit Wartungsarbeiten leicht durchgeführt werden
können; denken Sie daran, dass der Schaltkasten zugänglich
sein muss. Siehe dazu die grau eingefärbten Bereiche in
Abbildung
2.
I
Denken Sie an den Druckentlastungsventil-Austritt und sehen
Sie einen Abfluss dafür vor.
EKHWS150~300BA3V3 + EKHWS200+300BA3Z2
Brauchwassertank für Luft-Wasser-Wärmepumpe
4P610547-1 – 2020.01
nicht
für
andere
—
In
Übereinstimmung
H1
H2
H3
945
520
185
1195
675
200
1645
675
200
und
Brauchwassertank
genügend
I
Zur Vermeidung von Wasserrückfluss sollte beim Wassereinlass
des Brauchwassertanks ein Rückschlagventil installiert werden.
Beachten Sie dazu die vor Ort geltenden Vorschriften und
Zwecke
gesetzlichen Bestimmungen.
I
Treffen Sie Vorkehrungen, damit bei einer Leckage am
Installationsort und der Umgebung keine Schäden durch das
Wasser entstehen können.
Brauchwassertank installieren
1
Prüfen Sie, ob alle Zubehörteile des Brauchwassertanks
vorliegen (siehe
2
Bei Bodenmontage darauf achten, dass der Boden eben ist, auf
dem der Brauchwassertank platziert wird. Darauf achten, dass
der Brauchwassertank horizontal angebracht wird.
3
Geben Sie Wärmeleitpaste an den Thermistor und führen Sie
den Thermistor so tief wie möglich in die Thermistorfassung ein.
Befestigen Sie ihn mit der dafür vorgesehenen Mutter.
mit
den
Anschließen der Wasserkreisläufe
Für detaillierte Informationen über den Anschluss der Wasser-
kreisläufe und des motorisierten 3-Wege-Ventils siehe das Kapitel
"Typische Anwendungsbeispiele" in der Installationsanleitung, die
zum Lieferumfang der Inneneinheit gehört.

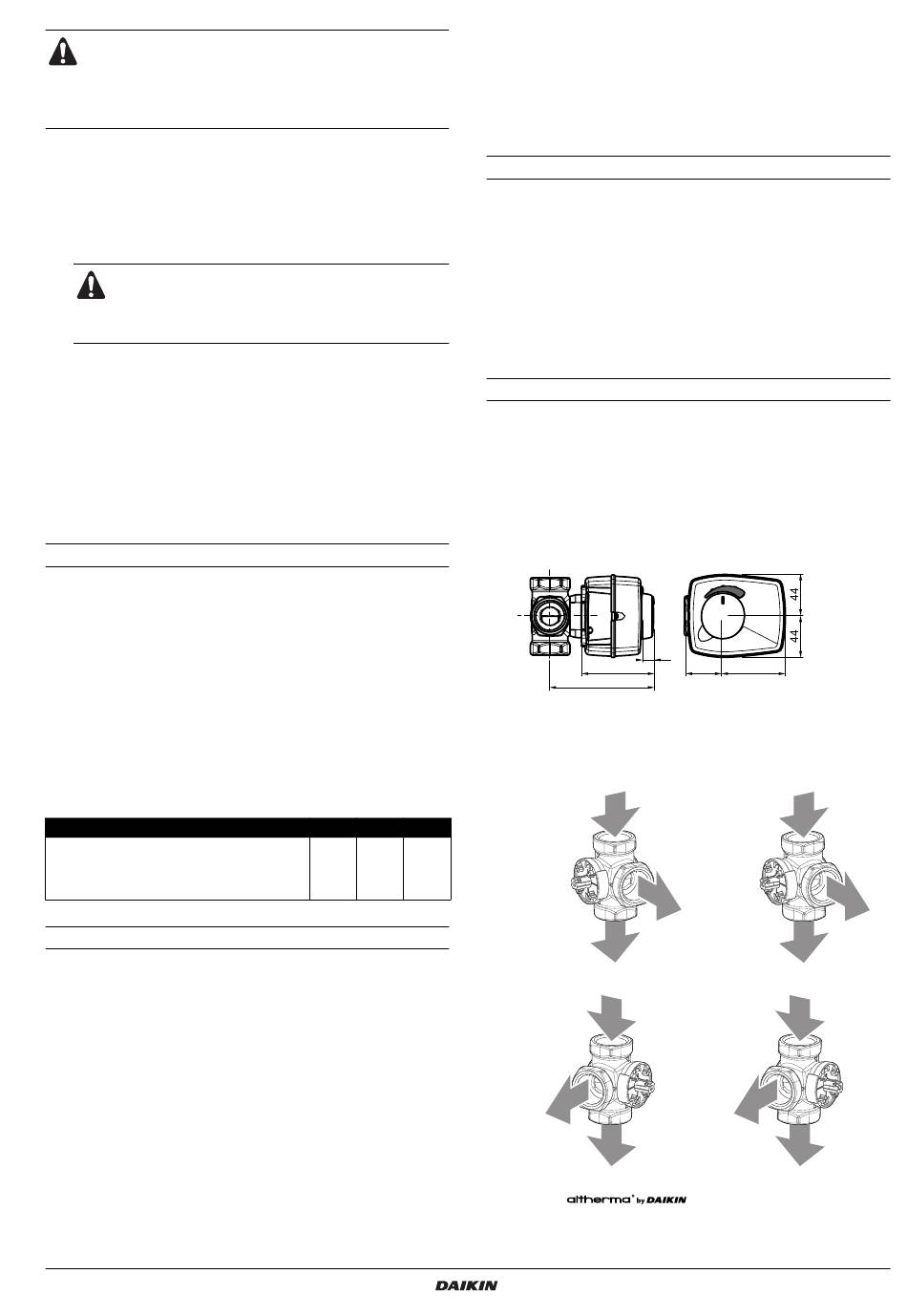

3-Wege-Ventil anschließen
1
Beachten Sie die Abbildung unten, bevor Sie den Anschluss
vornehmen.
2
Installationsposition
Das 3-Wege-Ventil sollte sich so nah wie möglich an der
Inneneinheit befinden. Es kann gemäß einer der folgenden vier
Möglichkeiten installiert werden:
H4
650
875
875
2
1
Von
2
Zum Brauchwassertank
3
Zur Raumheizung
"Zubehör" auf Seite
1).
13
77
38
67
111
1
2
3
Abbildung A
1
3
Abbildung C
Inneneinheit
1
3
2
Abbildung B
1
3
2
Abbildung D
Installationsanleitung
3
