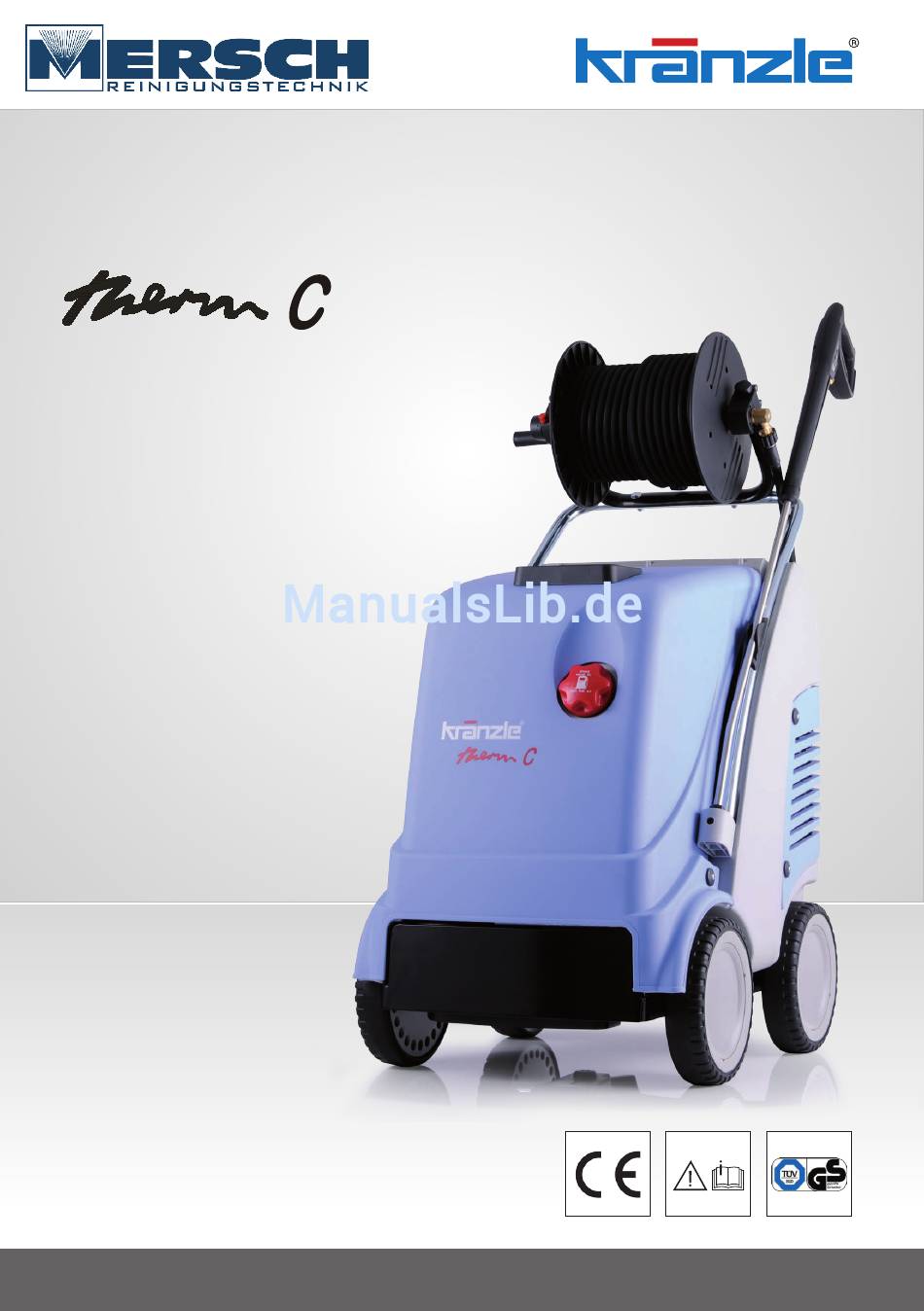

- Seite 1 Original-Betriebsanleitung - D - H o c h d r u c k r e i n i g e r 11/130 13/180 15/150 Vor Inbetriebnahme Sicherheitshinweise lesen und beachten ! Für späteren Gebrauch oder Nachbesitzer aufbewahren. www.kraenzle.com...
- Seite 2 Komplettaggregat Kränzle therm C...
- Seite 3 Schaltkasten Elektronik Kränzle therm C...
- Seite 4 Wasserversorgung & Bremse Brennstoffversorgung Pos. Bezeichnung Stck Best.Nr. Deckel Brennstoffversorgung 44.011 Flansch mit Brennstoffleitungen 44.842 Gummidichtung 44.012 Schwimmerschalter 44.014 PA-Schlauch DN6 0,4 m 44.403 PA-Schlauch DN6 0,3 m 44.403 Pos. Bezeichnung Stck Best.Nr. PA-Schlauch DN6 0,6 m 44.403 Steckverbinder 6 - 6 44.404 Wassertank 44.805...
- Seite 5 Brennkammer Kränzle therm C Ersatzteilliste KRÄNZLE therm Brennkammer Pos. Bezeichnung Stck Best.Nr. Gebläsegehäuse 44.802 Schraube M 5 x 10 43.021 Schraube 3,9 x 9,5 41.079 Haltebock 44.395 Haltesockel Zündkabel 44.114 2 Federring A 8 44.222 Edelstahlmutter M 8 14.127 2 Brennstoffleitung „Düsenstock“...
- Seite 6 Brennkammer Kränzle therm C Ersatzteilliste KRÄNZLE therm Brennkammer Pos. Bezeichnung Stck Best.Nr. Außenmantel mit Zugbolzen 44.860 Innenmantel mit Bodenplatte 44.064 1 Deckel Düsenstock 44.079 Innendeckel mit Kamin und Flammrohr 44.861 1 Außendeckel 44.862 Brennstoffdüse 60° B 1,35 gph (C11/130) 44.077 2 Brennstoffdüse 60°...
-
Seite 7: Unloader Und Druckschalter
Unloader und Druckschalter Kränzle therm C Pos. Bezeichnung Stck Best.Nr. O-Ring 16 x 2 13.150 O-Ring 13,94 x 2,62 42.167 O-Ring 12.256 Edelstahlsitz 14.118 Sicherungsring 13.147 Edelstahlkugel 8,5 mm 13.148 Edelstahlfeder 14.119 Verschlussschraube 14.113 Steuerkolben 14.134 Parbaks 16 mm 13.159 66.1 Parbaks 8 mm 14.123... - Seite 8 Sicherheitsventil für Heizschlange Ventilgehäuse Sicherheitsventil für Heizschlange (Einstellung muß ca. 15% höher als Betriebsdruck sein) Pos. Bezeichnung Stck Best.Nr. Ventilgehäuse AM-Pumpe 40.451 1 Pos. Beschreibung Stck Best.Nr. O-Ring 15 x 2 41.716 Ventile (grün) für APG-Pumpe 41.715 1 Ventilkörper 14.145 O-Ring 16 x 2 13.150 Ermetoverschraubung R 3/8“...
- Seite 9 Pumpenantrieb Kränzle therm C Ersatzteilliste KRÄNZLE therm C Antrieb Pos. Bezeichnung Stck Best.Nr. Ölgehäuse mit Öldichtungen 40.452 Innensechskantschraube M 8 x 25 40.053 Sicherungsscheibe 40.054 Flachdichtung 40.511 Öldichtung 18 x 28 x 7 41.031 Wellenscheibe 40.043 Axial-Rollenkäfig 40.040 AS-Scheibe 40.041 Taumelscheibe 9,0°...
- Seite 10 Pumpenmotor Klemmkasten Pos. Bezeichnung Stck Best.Nr. Pos. Bezeichnung Stck Best.Nr. Klemmkasten 44.814 Stator BG100 2,3kW 230V / 50Hz 40.720 Deckel Klemmkasten 44.815 Stator BG100 4,8 kW 400V / 50Hz 40.710 Dichtung Deckel 44.816 A-Lager Flansch 40.700 Schraube 5,0 x 14 43.426 Rotor BG100 230V / 50Hz 40.703 1...
- Seite 11 Schlauchtrommel Kränzle therm C (Sonderzubehör) Nachrüstsatz: 44.152 2...
- Seite 12 Pistole Wassereingangsfilter Pos. Bezeichnung Stck Best.Nr. Pos. Bezeichnung Stck Best.Nr. Pistolenschale re+li 12.450 Filtergrundkörper 13.308 Schraube 3,5 x 14 44.525 Filterbecher 13.302 Reparatursatz M2000 12.454 Siebkörper 13.304 M2000 Grundbaugruppe 12.458 O-Ring 40 x 3,5 13.303 Rohr 950 mm; bds. R1/4“ 15.004 4 O-Ring 14 x 2 43.445...
- Seite 13 I . K r ä n z l e G m b H E l p k e 9 7 D - 3 3 6 0 5 B i e l e f e l d N a c h d r u c k n u r m i t G e n e h m i g u n g d e r F i r m a K r ä n z l e . S t a n d 1 0.
