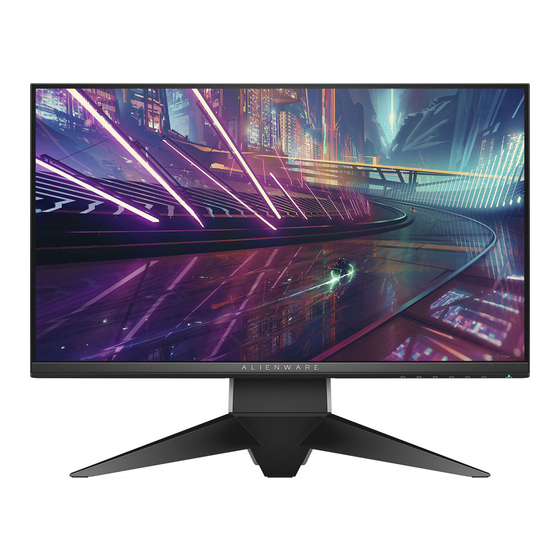

- Seite 1 Alienware AW2518H Monitor Benutzerhandbuch Modell: AW2518H Behördliche Modellnummer: AW2518Hb...
- Seite 2 Copyright © 2017 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Gesetze zum Urheberrecht und geistiges Eigentum geschützt. Dell™ und das Dell- Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Ländern. Alle anderen hier erwähnten Marken und Namen sind möglicherweise Marken ihrer jeweiligen Unternehmen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Über Ihren Monitor ......5 Lieferumfang ........5 Produktmerkmale . - Seite 4 Kontakt zu Dell ........52...
-
Seite 5: Über Ihren Monitor
Der Monitor wird mit den unten gezeigten Artikeln geliefert. Stellen Sie sicher, dass Sie sämtliche Komponenten erhalten haben und Kontakt zu Dell, wenn etwas fehlt. HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden. Einige Funktionen oder Medien könnten in einigen Ländern nicht verfügbar sein. - Seite 6 Kabelabdeckung Netzkabel (Je nach Land verschieden) DP-Kabel USB 3.0 Upstream Kabel (aktiviert die USB-Ports am Monitor) • Treiber und Dokumentationsmedien • Kurzanleitung • Sicherheit, Umweltschutz und Bestimmungen Über Ihren Monitor...
-
Seite 7: Produktmerkmale
Produktmerkmale Der Alienware AW2518H-Flachbildschirm arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD) und einer LED-Beleuchtung. Die Monitorfunktionen umfassen: • 62,23 cm (24,5 Zoll) sichtbarer Bereich (diagonal gemessen). Auflösung: Bis zu 1920 x 1080 über DisplayPort und HDMI, mit Vollbildunterstützung oder niedrigeren Auflösungen. -
Seite 8: Komponenten Und Bedienelemente
Komponenten und Bedienelemente Vorderansicht Bezeichnung Beschreibung Kabelführungsöffnung (an der Vorderseite des Ständers) Funktionstasten (weitere Informationen finden Sie unter Monitor bedienen) Ein/Aus-Taste (mit LED-Anzeige) Über Ihren Monitor... -
Seite 9: Ansicht Von Hinten
Bestimmungen Zulassungen. Stand Entriegelungstaste Löst den Ständer vom Monitor. Seriennummernetikett mit Nehmen Sie auf dieses Etikett Strichcode Bezug, wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. Kabelführungsöffnungen Bringt Ordnung durch Führung der Kabel durch die (an den linken und rechten Öffnungen. -
Seite 10: Ansicht Von Hinten Und Von Unten
Ansicht von hinten und von unten Ansicht von hinten und von unten ohne Monitorständer Bezeichnung Beschreibung Verwenden Netzkabelanschluss Schließen Sie das Netzkabel an (im Lieferumfang des Monitors enthalten). Line-Ausgangsanschluss Zum Anschluss Ihrer Lautsprecher. HINWEIS: Dieser Anschluss unterstützt keine Kopfhörer. DisplayPort Verbinden Sie Ihren Computer mit dem DP-Kabel (im Lieferumfang des Monitors enthalten). -
Seite 11: Technische Daten Des Monitors
6, 9 USB 3.0-Port Hier schließen Sie Ihre USB-Geräte HINWEIS: Um diesen Anschluss zu verwenden, müssen Sie das USB- Kabel (im Lieferumfang des Monitors enthalten) mit dem USB- Upstream-Anschluss des Monitors und Ihrem Computer verbinden. USB-Downstream- Zum Aufladen Ihres USB-Gerätes. Anschlüsse mit Aufladefunktion Kopfhörer-... -
Seite 12: Angaben Zur Auflösung
Ansprechzeit 1 ms Grau-zu-Grau Farbtiefe 16,7 Millionen Farben Farbgamut 72%* (CIE1931) Integrierte Geräte • USB 3.0 Super-Speed Hub (mit 1 x USB 3.0 Upstream-Port) • 4 x USB 3.0 Downstream-Ports (einschließlich 1 Port, der schnelles Laden unterstützt) Konnektivität • 1 x DP 1.2 •... -
Seite 13: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi HDMI Anzeigemodi Anzeigemodus Horizontal- Vertikale Pixeltakt Sync- frequenz Frequenz (MHz) Polarität (kHz) (Hz) (horizontal/ vertikal) IBM VGA, 640 x 31,5 25,2 480p VESA, 720 x 480p 29,83 26,25 VESA, 720 x 576p 29,55 VESA, 800 x 600p 37,88 VESA, 1024 x 768p 48,36 HDTV, 1280 x 720p... -
Seite 14: Elektrische Daten
HDTV, 1920 x 1080p 474,24 @ 200 Hz HDTV, 1920 x 1080p 278,4 556,8 @ 240 Hz HINWEIS: Dieser Monitor unterstützt NVIDIA G-Sync und NVIDIA 3D Vision Ready. Bitte besuchen Sie http://www.geforce.com, um zu erfahren, ob Ihre NVIDIA Grafikkarte die G-SYNC Funktion unterstützt. Elektrische Daten Modell AW2518H... -
Seite 15: Umgebungsbedingungen
Breite 555,8 mm (21,88 Zoll) Tiefe 268,6 mm (10,57 Zoll) Abmessungen (ohne Ständer) Höhe 327,9 mm (12,91 Zoll) Breite 555,8 mm (21,88 Zoll) Tiefe 64,6 mm (2,54 Zoll) Ständerabmessungen Höhe (verlängert) 426,7 mm (16,8 Zoll) Höhe (zusammengeschoben) 418,4 mm (16,5 Zoll) Breite 465,7 mm (18,33 Zoll) Tiefe... -
Seite 16: Luftfeuchtigkeit
Luftfeuchtigkeit Im Betrieb 10% bis 80% (nicht kondensierend) Ausgeschaltet • Lagerung: 5% bis 90% (nicht kondensierend) • Versand: 5% bis 90% (nicht kondensierend) Meereshöhe Im Betrieb 5.000 m (16.404 ft) (max.) Ausgeschaltet 12.192 m (40.000 ft) (max.) Wärmeableitung • 249,1 BTU/Stunde (max.) •... -
Seite 17: Pinbelegung
Pinbelegung DisplayPort-Anschluss Pin Anzahl Seite mit 20 Stiften des angeschlossenen Signalkabels ML0(p) ML0(n) ML1(p) ML1(n) ML2(p) ML2(n) ML3(p) ML3(n) AUX(p) AUX(n) Re-PWR +3,3 V DP_PWR Über Ihren Monitor | 17... -
Seite 18: Hdmi-Anschluss
HDMI-Anschluss Pin Anzahl Seite mit 19 Stiften des angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2, Abschirmung TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1, Abschirmung TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0, Abschirmung TMDS DATA 0- TMDS CLOCK+ TMDS CLOCK, Abschirmung TMDS CLOCK-... -
Seite 19: Plug & Play-Unterstützung
Plug & Play-Unterstützung Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch eigene EDID- Daten (Extended Display Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. -
Seite 20: Usb-Downstream-Anschluss
SSTX+ SSRX- SSRX+ USB-Downstream-Anschluss Pin Anzahl 9-poliger Verbinder SSRX- SSRX+ SSTX- SSTX+ USB-Ports • 1 Upstream - hinten • 2 Downstream - hinten • 2 Downstream - unten • Ladeanschluss - der Anschluss mit dem Symbol; unterstützt Schnellladung, wenn das Gerät BC1.2-kompatibel ist. HINWEIS: Zur vollen Ausschöpfung der USB 3.0-Funktionalität benötigen Sie einen USB 3.0-fähigen Computer. -
Seite 21: Lcd-Monitorqualität Und Hinweise Zu Pixeln
Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: http://www.dell.com/support/monitors. -
Seite 22: Monitor Einrichten
Monitor einrichten Ständer anbringen HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht. HINWEIS: Dies ist für einen Monitor mit einem Ständer anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Ständer Setup-Anleitung für Einrichtung Anweisungen. So bringen Sie den Ständer an: 1. - Seite 23 3. Verlegen und schließen Sie die benötigten Kabel wie in der Abbildung gezeigt an den Monitor an. a. Netzkabel b. DP-Kabel c. HDMI-Kabel (optional, Kabel nicht enthalten) d. USB Upstream Kabel e. USB Downstream Kabel (optional, Kabel nicht enthalten) HINWEIS: Verlegen Sie jedes Kabel ordentlich, so dass die Kabel nach dem Anbringen der Kabelabdeckung sauber angeordnet sind.
-
Seite 24: Anschluss Des Computers
Anschluss des Computers ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig an den Computer HINWEIS: Sehen Sie auch Ständer anbringen. So schließen Sie Ihren Monitor an einen Computer an: 1. -
Seite 25: Monitorständer Abnehmen
Monitorständer abnehmen HINWEIS: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einen sauberen Untergrund gelegt wird. HINWEIS: Dies ist für einen Monitor mit einem Ständer anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Ständer Setup-Anleitung für Einrichtung Anweisungen. - Seite 26 6. Halten Sie die Ständer Entriegelungstaste gedrückt. 7. Heben Sie den Ständerarm vom Monitor ab. 26 | Monitor einrichten...
-
Seite 27: Wandbefestigung (Optional)
Wandbefestigung (optional) (Schraubenabmessung: M4 x 10 mm). Lesen Sie die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung. 1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen auf einem stabilen und ebenen Arbeitstisch. 2. Den Ständer entfernen. 3. -
Seite 28: Monitor Bedienen
Monitor bedienen Monitor einschalten Drücken Sie auf die Ein/Aus-Taste, um den Monitor einzuschalten. Bedienfeldtasten verwenden Mit den Steuerungstasten an der Vorderseite des Monitors können Sie Einstellungen anpassen. Die folgende Tabelle beschreibt die Tasten an der Vorderseite: Bedienfeldtaste Beschreibung Wählen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi. -
Seite 29: Bedienfeldtaste
Verwenden Sie diese Schaltfläche, um das Dunkel Stabilisierung Menü auszuführen. Schnellzugriffsta- sten/ Dunkel Stabilisierung Für einen Direktzugriff auf das Helligkeit-/Kontrast-Menü auf diese Taste drücken. Schnellzugriffsta- sten/ Helligkeit/ Kontrast Verwenden Sie die MENÜ Taste, um die Bildschirmanzeige (OSD) aufzurufen. Siehe Zugriff aufs Menüsystem. -
Seite 30: Anwendung Der Anzeige Auf Dem Bildschirm (Osd-Menü)
Mit der Auswahl-Taste bestätigen Sie Ihre Auswahl. Auswahl Mit der Zurück-Taste gelangen Sie zum vorherigen Menü zurück. Zurück Anwendung der Anzeige auf dem Bildschirm (OSD-Menü) Zugriff aufs Menüsystem HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü gehen oder das OSD-Menü verlassen werden diese Änderungen automatisch im Monitor abgespeichert. - Seite 31 5. Drücken Sie auf , um zum Untermenü zu gelangen, und verwenden Sie die Richtungstasten, um je nach Menüanzeige Ihre Änderungen vorzunehmen. 6. Die Option auswählen, um zum Hauptmenü zurückzukehren. Symbol Menü und Beschreibung Untermenüs Spiel Verwenden Sie dieses Menü, um Ihr visuelles Gameplay Erlebnis zu personalisieren.
- Seite 32 Voreinge- • RTS: Lädt Farbeinstellungen, die ideal für stellte Modi Echtzeitstrategiespiele sind. • RPG: Lädt Farbeinstellungen, die ideal für die meisten Rollenspiele sind. • Spiel 1/Spiel 2/Spiel 3: Ermöglicht Ihnen die Anpassung der Farbeinstellungen für Ihre Spielbedürfnisse. • ComfortView: Verringert den Anteil des vom Bildschirm abgegebenen blauen Lichts, um die Anzeige angenehmer für Ihre Augen zu machen.
- Seite 33 Spiel Die Option bietet drei verfügbare Funktion, um Ihr Gameplay verbessern Erlebnis zu verbessern. Modus • Aus Zum Deaktivieren der Funktionen im Spiel verbessern Modus. • Timer Ermöglicht Ihnen die Deaktivierung oder Aktivierung des Timers oben links auf dem Monitor. Der Timer zeigt die absolvierte Zeit seit dem Beginn des Spiels.
- Seite 34 ULMB ULMB (Ultra Low Motion Blur) hilft bei der Verringerung eines Unschärfeeffekts, wenn Sie Filme mit sich schnell bewegenden Bildern ansehen. Wenn die Grafikkarte G-SYNC unterstützt, stellen Sie sicher, dass die G-SYNC aktivieren Funktion im NVIDIA Steuerungsfeld nicht ausgewählt ist. ULMB wird automatisch aktiviert. HINWEIS: Diese Funktion ist verfügbar, wenn die Aktualisierungsrate 100 Hz, 120 Hz oder 144 Hz ist.
- Seite 35 Helligkeit/ Mit diesem Menü die Einstellung das Helligkeit/Kontrast Kontrast aktivieren. Helligkeit Mit der Helligkeit wird die Leuchtstärke der Hintergrundbeleuchtung eingestellt. Auf die Taste drücken, um die Helligkeit zu verstärken, und auf die Taste drücken, um die Helligkeit abzuschwächen (min. 0 / max. 100). Kontrast Zuerst die Helligkeit einstellen und danach nur dann den Kontrast einstellen, wenn weitere Einstellungen notwendig...
- Seite 36 Eingabe- Im Eingabe-Quelle-Menü wählen Sie zwischen Quelle verschiedenen Videosignalen aus, die eventuell an Ihrem Monitor angeschlossen sind. HDMI Den HDMI-Eingang wählen Sie, wenn Sie einen HDMI- Anschluss nutzen. Den DP-Eingang wählen Sie, wenn Sie einen DisplayPort (DP) Anschluss nutzen. AlienFX Verwenden Sie dieses Menü, um die Alienware Logo Beleuchtung Beleuchtung und die Dreierleuchten an der Rückseite des...
- Seite 37 Farbe Wenn Sie eine LED Farbe einstellen möchten, wählen Sie Auf und drücken Sie auf die Taste zur Markierung der Option Farbe. Anschließend können Sie eine Auswahl aus der Liste mit 20 verfügbaren Farben treffen. Wählen Sie Aus, um die LED Beleuchtungsfunktion auszuschalten.
- Seite 38 Lautstärke Ermöglicht Ihnen den Lautstärkepegel des Kopfhörerausgangs einzustellen. Verwenden Sie oder zur Einstellung des Lautstärkepegels zwischen 0 und 100. Audio zurücks. Wählen Sie diese Option, um die Standard Audioeinstellungen zurückzusetzen. Menü Diese Option auswählen, um die Einstellungen der OSD, wie z.
- Seite 39 Individualisie- Direkttaste 1 Ermöglicht Ihnen die Auswahl einer Option aus Voreingestellte Modi, Spiel verbessern Modus, Dunkel Direkttaste 2 Stabilisierung, Helligkeit/Kontrast, Eingabe-Quelle oder Direkttaste 3 Lautstärke und die Einstellung als eine Direkttaste. Direkttaste 4 Personalisie- Setzt Direkttasten auf die Standardwerte zurück. ren rücksetzen Weiteres Info Anzeigen Zeigt die aktuellen Einstellungen des Monitors an.
-
Seite 40: Osd-Warnmeldung
Energiesparen Die Standardeinstellung ist Auf, wobei der Monitor in den Energiesparmodus versetzt wird, wenn dies das System tut. Die Auswahl von Aus könnte dazu führen, dass der Monitor den Energiesparmodus nicht aufruft oder nicht mehr aufwacht. HINWEIS: Der Druck einer Taste (außer der Ein/Aus-Taste) am Bedienfeld des Monitors könnte den Monitor ebenfalls aufwecken, nachdem der Energiesparmodus aufgerufen wurde. -
Seite 41: Kippen, Schwenken Und Höhenverstellung
Wenn 1920 x 1080 nicht als Option angezeigt wird, müssen Sie eventuell Ihren Grafiktreiber aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell: Falls Sie einen Dell Desktop-PC oder tragbaren Computer besitzen: • Besuchen Sie http://www.dell.com/support, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter. -
Seite 42: Höhenverstellung
HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht. Höhenverstellung HINWEIS: Der Ständer kann um bis zu 130 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können. Monitor drehen Bevor Sie den Monitor drehen, sollte der Monitor komplett vertikal ausgezogen (Höhenverstellung) und geneigt sein, damit der untere Rand des Monitors nicht an der Aufstellfläche anschlägt. - Seite 43 Im Uhrzeigersinn drehen Entgegen dem Uhrzeigersinn drehen Monitor bedienen | 43...
-
Seite 44: Anzeigerotation-Einstellungen Ihres Systems Anpassen
HINWEIS: Um die Anzeige-Rotierung-Funktion (Querformat/ Hochformat) mit Ihrem Dell-Computer nutzen zu können, benötigen Sie einen aktualisierten Grafikkartentreiber, der nicht mit dem Monitor geliefert wird. Zum Herunterladen des Grafikkartentreibers besuchen Sie www.dell.com/support und schauen im Download-Bereich unter Videotreiber nach den neuesten Treiberaktualisierungen. -
Seite 45: Problemlösung
Problemlösung ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1. -
Seite 46: Selbstdiagnose
Selbstdiagnose Ihr Monitor ist mit einem integrierten Selbstdiagnose-Werkzeug ausgestattet, das Ihnen bei der Diagnose von Problemen mit dem Monitor oder mit Computer und Grafikkarte helfen kann. HINWEIS: Die Selbstdiagnose kann nur ausgeführt werden, wenn kein Videokabel angeschlossen ist und sich der Monitor im Selbsttestmodus befindet. -
Seite 47: Allgemeine Probleme
Allgemeine Probleme In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen. Allgemeine Beschreibung Mögliche Lösungen Symptome Kein Bild/ Kein Bild • Achten Sie darauf, dass das Videosignalkabel Betriebsanzeige- richtig und fest an Monitor und Computer LED leuchtet angeschlossen ist. - Seite 48 • Schalten Sie den Monitor aus und wieder ein. Bildpunkte weist Punkte auf • Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD- Technologie auftreten können. • Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: http://www.dell.com/support/monitors. Dauerhaft LCD-Bildschirm •...
- Seite 49 Sicherheitsrele- Sichtbare • Verzichten Sie auf eigenmächtige vante Themen Anzeichen von Reparaturversuche. Rauch oder • Wenden Sie sich unverzüglich an Dell. Funken Abschaltpro- Monitor schaltet • Achten Sie darauf, dass das Videosignalkabel bleme sich aus und richtig und fest an Monitor und Computer wieder ein angeschlossen ist.
-
Seite 50: Produktspezifische Probleme
Produktspezifische Probleme Spezifische Beschreibung Mögliche Lösungen Symptome Bild ist zu klein Das Bild ist auf • Setzen Sie den Monitor auf die dem Bildschirm Werkseinstellungen zurück. zentriert, füllt aber nicht den gesamten Anzei- gebereich aus Monitor lässt sich OSD-Menü wird •... -
Seite 51: Universal Serial Bus (Usb) Spezifische Probleme
Universal Serial Bus (USB) spezifische Probleme Spezifische Beschreibung Mögliche Lösungen Symptome USB- USB-Peripherie- • Vergewissern Sie sich, dass der Monitor Schnittstelle geräte funktio- eingeschaltet ist. funktioniert nicht nieren nicht • Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an. •... -
Seite 52: Anhang
Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden. Dell bietet mehrere Online und auf Telefon basierende Support- und Service- Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind.
