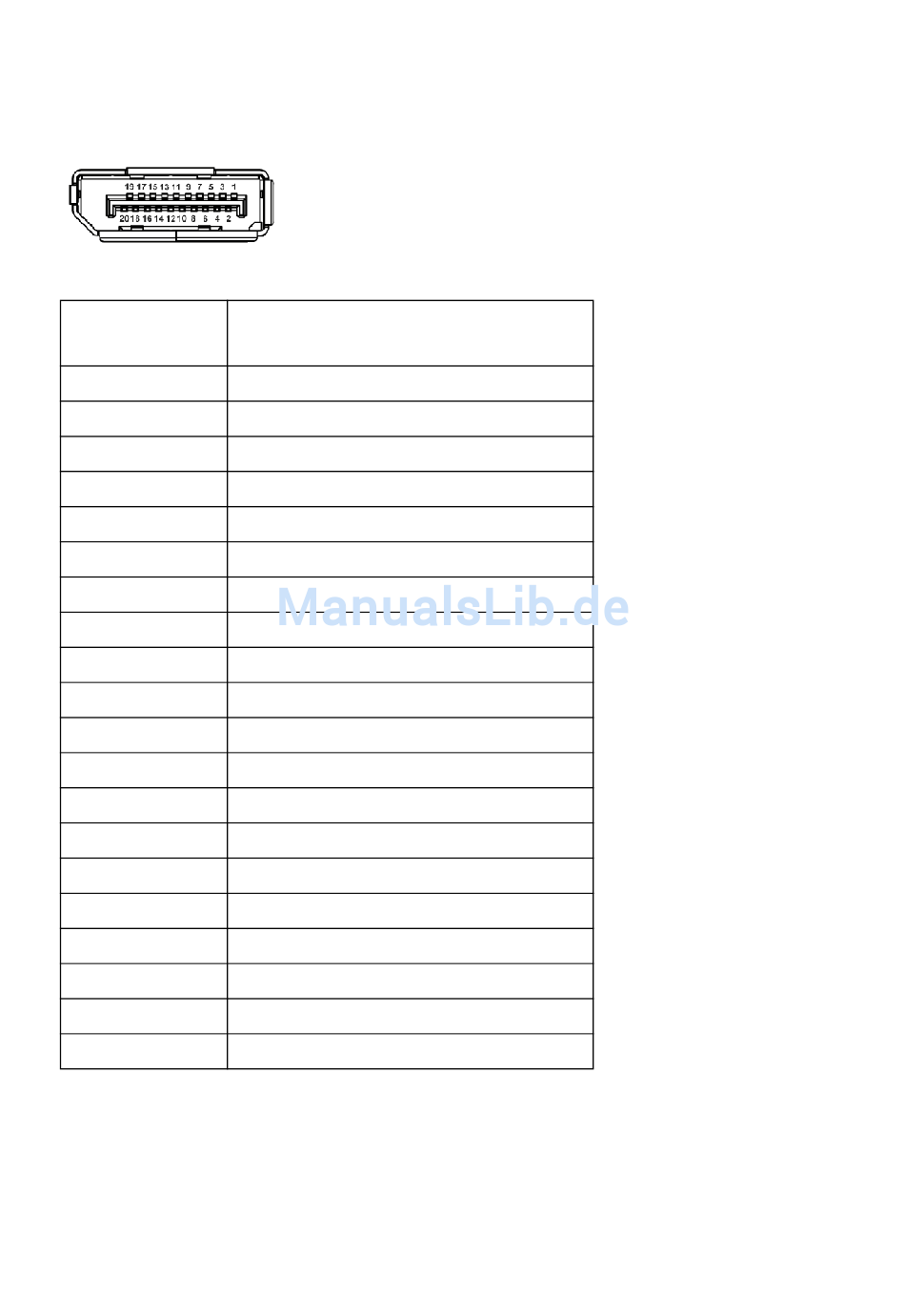

Pinbelegung
DisplayPort-Anschluss
Pin Anzahl
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Seite mit 20 Stiften des
angeschlossenen Signalkabels
ML0(p)
GND
ML0(n)
ML1(p)
GND
ML1(n)
ML2(p)
GND
ML2(n)
ML3(p)
GND
ML3(n)
GND
GND
AUX(p)
GND
AUX(n)
GND
Re-PWR
+3,3 V DP_PWR
