Verwandte Anleitungen für Falcon DXD
Inhaltszusammenfassung für Falcon DXD

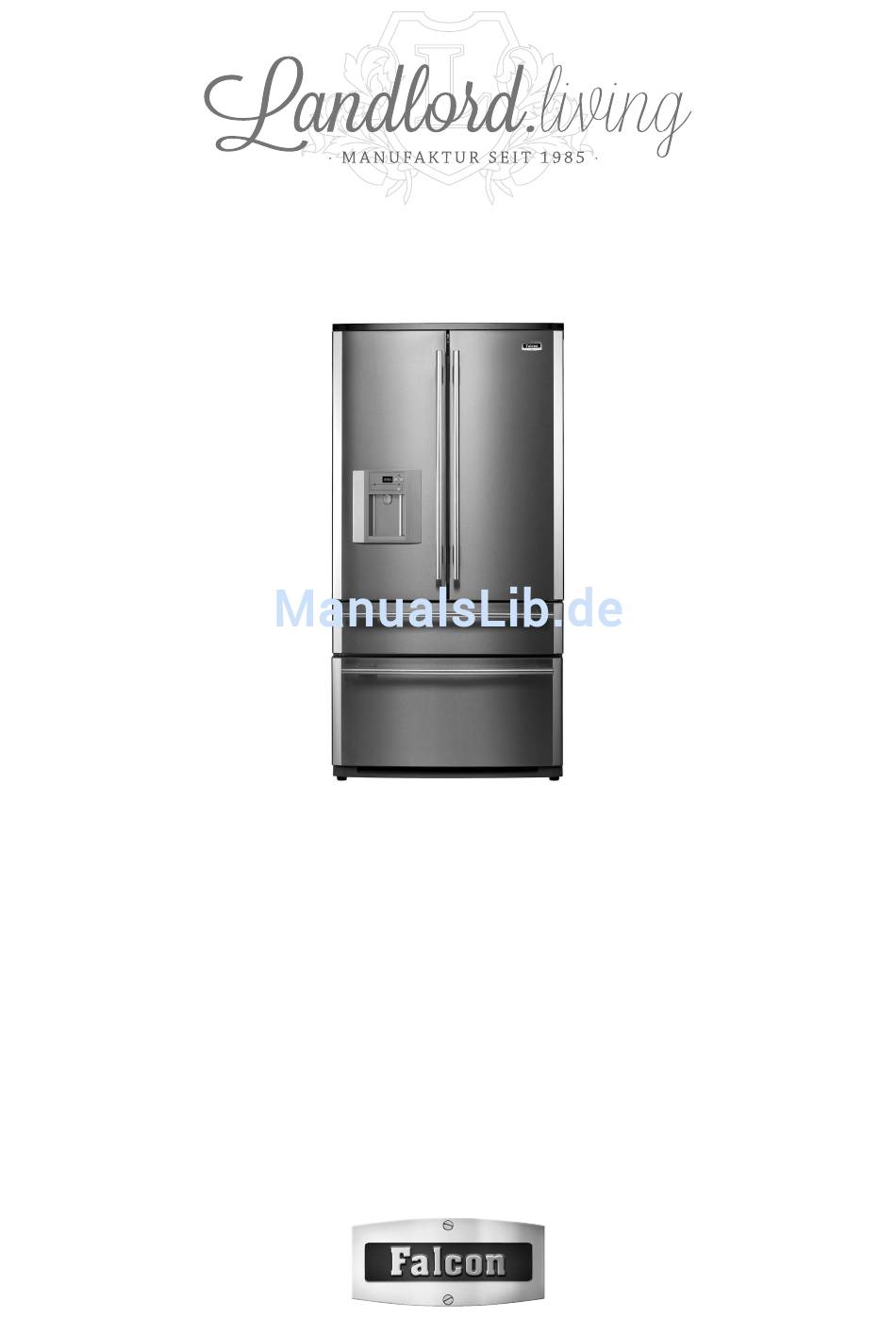

- Seite 1 FALCON . KÜHL-GEFRIER-KOMBINATION . Gebrauchs-, Installations- und Wartungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Bevor Sie beginnen 5. Reinigung und Wartung Sicherheit Abtauen Reinigung 2. Über Ihren Kühlschrank Wasserfilter Über das Abteil für frische Lebensmittel Abschalten des Kühlschranks Über das Tiefkühlfach Wenn nicht in Gebrauch Steuerung der Gefrierkombination Auswechseln der Glühbirnen Steuerung des Wasserspenders Aus- und Einbau des Luftvorhangs Bedienfeld im Ruhezustand (nur für Instandhaltung falls nötig) Fehlercodes... -
Seite 3: Bevor Sie Beginnen
Deutsch 1. Bevor Sie beginnen Danke, dass Sie ein Falcon Gerät gekauft haben. Sicherheit Wir hoffen, dass es Ihnen eine stilvolle und zugleich Der Datenaufkleber befindet sich im Innenraum des praktische Lösung für Ihre Kühlanforderungen Gerätes (Kühlabteil). bietet. Diese Anleitung wird Sie mit allen ACHTUNG: Verwenden Sie Trinkwasser für dieses notwendigen Informationen versorgen. Sollten Sie in irgendeinem Punkt unsicher sein, wenden Sie sich Gerät. bitte an uns (für Angaben zum Kundendienst siehe ACHTUNG: Halten Sie dieses Gerät frei von Abschnitt Gewährleistung). Verstopfungen. ACHTUNG: Dieses Gerät muss geerdet werden. Beschädigen Sie NICHT den Kühlkreislauf. Sollte dieser beschädigt werden, verwenden Sie das Gerät Bitte lassen Sie das Gerät mindestens sechs Stunden nicht. stehen. Dies erlaubt es dem Kühlsystem, sich nach dem Transport zu setzen. ACHTUNG: Benutzen Sie keine mechanischen Geräte (wie Haartrockner), um das Gerät abzutauen. Sorgen Sie immer dafür, dass dieses Gerät von einer Fachkraft aufgestellt wird. • Wenn Sie alte Geräte entsorgen, sorgen Sie Das Tiefkühlfach hat 4 Sterne. -
Seite 4: Elektrische Sicherheit
Deutsch • Lebensmittel, die zunächst aufgetaut oder gekocht Elektrische Sicherheit werden müssen, wie z.B. Brot oder Fleisch, dürfen nicht • Die Verbindung mit dem Stromnetz muss in in gefrorenem Zustand verzehrt werden. Übereinstimmung mit den örtlichen Vorschriften • Falls Lebensmittel eigenartig aussehen oder riechen, erfolgen. -
Seite 5: Über Ihren Kühlschrank
Deutsch 2. Über Ihren Kühlschrank Abb.2-1 Bedienfeld Ö nungen des Luftvorhangs Wasser lter Abteil für Milchprodukte Milchprodukte werden hier gelagert Wein-/Flaschenregal Teleskopregal Gemüsefächer für Gemüse, Obst und Fleisch Breites Vorratsfach Flaschenregal Obere Tiefkühlschublade ArtNo.600-0004 - Refrigerator layout mit Eiswürfelbereiter Untere Tiefkühlschublade Der Kühlschrank wird in Abb.2-1 dargestellt und hat die Die untere Tiefkühlschublade ist zum Einfrieren für längere Zeit. -
Seite 6: Über Das Abteil Für Frische Lebensmittel
Deutsch Über das Abteil für frische Lebensmittel Abb.2-2 Wir empfehlen Ihnen, zwischen den Lebensmitteln etwas Platz zu lassen, damit die kalte Luft richtig zirkulieren kann. Die Temperaturen im Kühlschrank sind im oberen Bereich etwas wärmer und im unteren Bereich etwas kälter. Vorschläge für die Lagerung (Abb.2-2): Eier, Butter, Käse etc. -
Seite 7: Breites Vorratsfach
Hinweis: Drücken Sie nicht zu stark auf die Taste für die Luftregelung (Abb.2-6), um Beschädigungen zu vermeiden. Höheneinstellung des Flaschenregals ArtNo.600-0045 - DxD Pantry drawer Zum Reinigen oder zur Veränderung der Position, halten Sie beide Seiten des Flaschenregals fest, heben Sie es an und Abb.2-7... -
Seite 8: Steuerung Der Gefrierkombination
Deutsch Abb.2-11 ArtNo.600-0015 - Fridge freezer control panel A – Superfrost-Taste E – Tasten für die Steuerung der Temperatur im Kühlschrank B – Tasten für die Steuerung der Temperatur im Tiefkühlfach F – „Quick Chill“-Taste des Kühlschranks C – Temperaturanzeige des Tiefkühlfachs G –... -
Seite 9: Einstellungen Des Tiefkühlfachs
Deutsch Wenn Sie den „Quick-Chill“-Modus ausschalten möchten, Abb.2-14 drücken Sie die „Quick-Chill“-Taste. Die Anzeigelampe „Schnelles Abkühlen von frischen Lebensmitteln“ erlischt und der Kühlschrank befindet sich nicht mehr im „Quick-Chill“- Modus. Einstellungen des Tiefkühlfachs Anpassung der Temperatur im Tiefkühlfach Der Temperaturbereich des Tiefkühlfachs liegt zwischen –19 °C und –13 °C. -
Seite 10: Steuerung Des Wasserspenders
Tür. Zum Sperren ‘ gedrückt (Abb.2-19). Wenn Halten Sie die Taste ‘ ArtNo.030-0029 - DxD symbols der Summer ertönt, leuchtet die Sperrungsanzeige 88:88 auf - die Zeiteinstellungen sind nun festgelegt und der Kaltwasserspender ist gesperrt. -
Seite 11: Bedienfeld Im Ruhezustand
Deutsch Bedienfeld im Ruhezustand Nach 30 Sekunden schaltet sich das digitale Display des Bedienfeldes ab, bis der Kühlschrank wieder benutzt wird. Fehlercodes Sollte ein Fehler auftreten, zeigt das digitale Display der Hauptsteuerung einen der folgenden Codes: F1, F2, F3, F5, F6, Ed, ER, E0, E1, E2. In diesem Fall wenden Sie sich bitte an den Kundendienst, damit dieser den Kühlschrank repariert. -
Seite 12: Tipps Zur Lagerung Von Lebensmitteln
Deutsch 3. Tipps zur Lagerung von Lebensmitteln Conservation des aliments frais • Wenn Sie frische Lebensmittel ordentlich einpacken, die korrekte Temperatur anwenden und die • Vergewissern Sie sich, dass Lebensmittel, die gekocht Lebensmittelhygiene beachten, wird sich die Qualität wurden oder die abkühlen müssen, Zimmertemperatur von frischen Lebensmitteln, die Sie in diesem Gerät haben, bevor Sie sie in das Gerät stellen. -
Seite 13: Tipps Zum Einfrieren Von Lebensmitteln
Deutsch Tipps zum Einfrieren von Lebensmitteln • Wenn Sie kommerziell tiefgekühlte Lebensmittel lagern, beachten Sie bitte die folgenden Richtlinien: • Wie auch bei frischen Lebensmitteln werden die • Beachten Sie immer die Angaben des Herstellers richtige Verpackung, die richtige Temperatur und die zur Dauer der Lagerung. -
Seite 14: Installation
Deutsch 4. Installation Positionierung Ihres Gerätes Abb.4-1 Wahl des richtigen Ortes ArtNo.600-0034 - Clearances Dieses Gerät sollte in einem Raum aufgestellt werden, der 15mm trocken und gut belüftet ist. Um eine ausreichende Belüftung sicherzustellen, sollte der Kühlschrank auf allen Seiten mindestens 15 mm Abstand von den Küchenschränken haben (Abb.4-1). -
Seite 15: Entfernen Der Oberen Tiefkühlschublade
Anschluss, um die Wasserleitung (Abb.4-6) zu lösen und Klemmbügel ArtNo.600-0048 - entfernen Sie sie. ArtNo.600-0047 - DxD water connector 2 DxD water connector Ziehen Sie die Wasserleitung von oben aus der linken Tür Wasseranschluss heraus, bis die Wasserleitung nicht mehr mit dem Gehäuse in Klemmbügel... -
Seite 16: Ausrichtung Der Türen
Deutsch Ausrichtung der Türen Abb.4-11 Wenn die Türhöhen ungleich sind, können Abstandsringe (im Lieferumfang enthalten) eingesetzt werden, um das Türniveau anzuheben. Heben Sie die Tür vom unteren Scharnier an. Setzen Sie mithilfe einer geeigneten Zange einen Ring zwischen die Tür und das Scharnier (Abb.4-11). Je nach Bedarf können bis zu drei Ringe eingesetzt werden. - Seite 17 Deutsch Der Wasserfilter soll Verunreinigungen aus dem Wasser filtern und das Eis somit sauber und hygienisch machen. Der Filter kann das Wasser allerdings nicht keimfrei machen oder irgendwelche Stoffe zerstören; stellen Sie deshalb bitte sicher, dass die Wasserleitung mit einer Trickwasserquelle verbunden ist.
-
Seite 18: Reinigung Und Wartung
Deutsch 5. Reinigung und Wartung Abtauen Abb.5-1 Das Abtauen erfolgt automatisch, daher muss dieses Gerät nicht manuell abgetaut werden. Benutzen Sie KEINE mechanischen Hilfsmittel, um den Abtauprozess zu beschleunigen. Reinigung Trennen Sie das Gerät vom Stromnetz, bevor Sie es reinigen. Um Gerüche im Innenraum auf ein Minimum zu reduzieren, sollten die Einlegeböden, Gemüsefächer, Einsätze und Wände regelmäßig gereinigt werden. -
Seite 19: Wasserfilter
Deutsch Benutzen Sie KEIN HEISSES Wasser zur Reinigung Abb.5-2 der Glasböden, da diese brechen oder springen können. Wasserfilter Wenn die Anzeigelampe des Wasserfilters aufleuchtet, zeigt diese an, dass der Wasserfilter gewechselt werden muss (etwa alle 6 Monate). Dieser Zeitraum wird bei täglichem Gebrauch empfohlen. Bei nicht regelmäßigem Gebrauch sollte der Wasserfilter jährlich gewechselt werden oder wenn die Wassermenge oder die Eiswürfelmenge merklich gesunken ist. -
Seite 20: Abschalten Des Kühlschranks
Deutsch Abschalten des Kühlschranks Abb.5-6 Bei einem Stromausfall sollten die Lebensmittel etwa 3 Stunden lang gekühlt bleiben. Sollte es zu einer längeren Stromunterbrechung kommen, müssen Sie möglicherweise Lebensmittel aus dem Glühlampe Tiefkühlfach entnehmen und an einem kühlen Ort in Zeitungspapier eingewickelt lagern, um eine geeignete Temperatur zu erhalten. -
Seite 21: Auswechseln Der Glühbirne Im Tiefkühlfach
Deutsch Auswechseln der Glühbirne im Tiefkühlfach Abb.5-7 Die Lampe des Tiefkühlfachs befindet sich mittig im oberen Tiefkühlabteil. Entfernen Sie die obere Tiefkühlschublade (siehe P13). Entfernen Sie die Schraube in der Lichtabdeckung. Heben Sie die Abdeckung leicht an und entnehmen Sie sie aus dem Gerät (Abb.5-7). -
Seite 22: Fehlerbehebung
Deutsch 6. Fehlerbehebung Bevor Sie den Kundendienst anrufen, lesen Sie bitte zuerst die folgende Tabelle. Dies kann Ihnen Zeit und Geld sparen. Problem Ursache Lösung Die Temperatur ist zu niedrig 1.1.1 1.1.1.1 Die Temperatur im Tiefkühlfach Die Temperatur im Stellen Sie die Temperatur im Tiefkühlfach etwas ist zu niedrig, aber die Tiefkühlfach ist zu niedrig höher ein und warten Sie dann 24 Stunden, bis Temperatur im Abteil für frische eingestellt. -
Seite 23: Automatischer Eiswürfelbereiter
Deutsch Problem Ursache Lösung 3.1.3 3.1.3.1 Die Tür oder Schublade wird Öffnen Sie die Tür weniger häufig. zu häufig oder zu lange geöffnet. 3.1.4 Behälter mit Lebensmitteln 3.1.4.1 Lassen Sie heiße Lebensmittel auf oder Flüssigkeiten sind Zimmertemperatur abkühlen und decken Sie geöffnet. - Seite 24 Deutsch Problem Ursache Lösung 5.2.3 5.2.3.1 Der Sensorarm des Stellen Sie sicher, dass die Dichtungen der Eiswürfelbereiters sitzt fest Schubladen gut schließen und dass diese frei oder befindet sich in der sind von Verschmutzungen oder Ablagerungen. falschen Position. Der Eiswürfelbereiter läuft 5.3.1 Der Sensorarm des 5.3.1.1...
-
Seite 25: Allgemeines
Deutsch Problem Ursache Lösung 8.1.4 8.1.4.1 Die Aufhängung der Tür muss Stellen Sie die Scharniere ein und nutzen Sie die möglicherweise eingestellt mitgelieferten Abstandshalter. werden. Die Schubladen lassen sich 8.2.1 Die gelagerten Lebensmittel 8.2.1.1 Lagern Sie die Lebensmittel nicht an den nur schwer herausziehen oder behindern den Seiten der Schubladen und verteilen Sie die... - Seite 26 Deutsch Problem Ursache Lösung 10.1.3 Der Kühlschrank ist 10.1.3.1 Stellen Sie sicher, dass der Kabelstecker ausgeschaltet. vollständig in der Steckdose steckt. 11.1 Aus dem Inneren des 11.1.1 Stellen Sie die Temperatur 11.1.1.1 Dies ist normal und wiederholt sich jede Minute, Kühlschranks kommt ein im Tiefkühlfach etwas höher bis die Tür oder Schublade geschlossen wird.
-
Seite 27: Gewährleistung/Kundendienst
Deutsch 7. Gewährleistung/Kundendienst Falls Sie Rat oder technische Hilfe benötigen, legen Sie Ihrem örtlichen autorisierten Kundendiensttechniker Ihren Kaufbeleg und den Produktcode/die Seriennummer vor. Die Produktnummer/Seriennummer befindet sich im Kühlschrank oben links. Die 2-jährige kostenlose Instandhaltung für den Betrieb des Gerätes beginnt am Kaufdatum dieses Produkts. Alle Schäden, die die Funktionsfähigkeit des Gerätes nicht beeinflussen, müssen innerhalb von 90 Tagen ab Lieferung mitgeteilt werden. -
Seite 28: Technische Daten
MONTEUR: Bitte lassen Sie diese Anleitung beim Benutzer. POSITION DES DATENAUFKLEBERS: Auf der linken Seite im Kühlabteil. BESTIMMUNGSLAND: GB/IE/DE/IT/SE/NL/BE/AT/CH. Abmessungen Tiefe mit geö neter Tür 1050 ArtNo.600-0044 - DxD dimensions 1815 ( Einschließlich oberer Abdeckung) Alle Abmessungen in mm Betriebsdaten Elektrische - Spannung / Frequenz 220-240 V 50 Hz Energieeffizienzklasse auf einer Skala von A (effizienter) bis G (weniger effizient) Klimaklasse (SN = 10-32 °C, N = 16-32 °C, ST = 18-38 °C, T = 18-43 °C) - Seite 29 DocNo.000-0002 - Back cover Mercury Clarence Street, Royal Leamington Spa, Warwickshire, CV31 2AD, England. Tel: +44 (0) 1926 457000 Fax: +44 (0) 1926 450526 E-mail: consumers@falconappliances.co.uk ArtNo.000-0003 CE logo...
