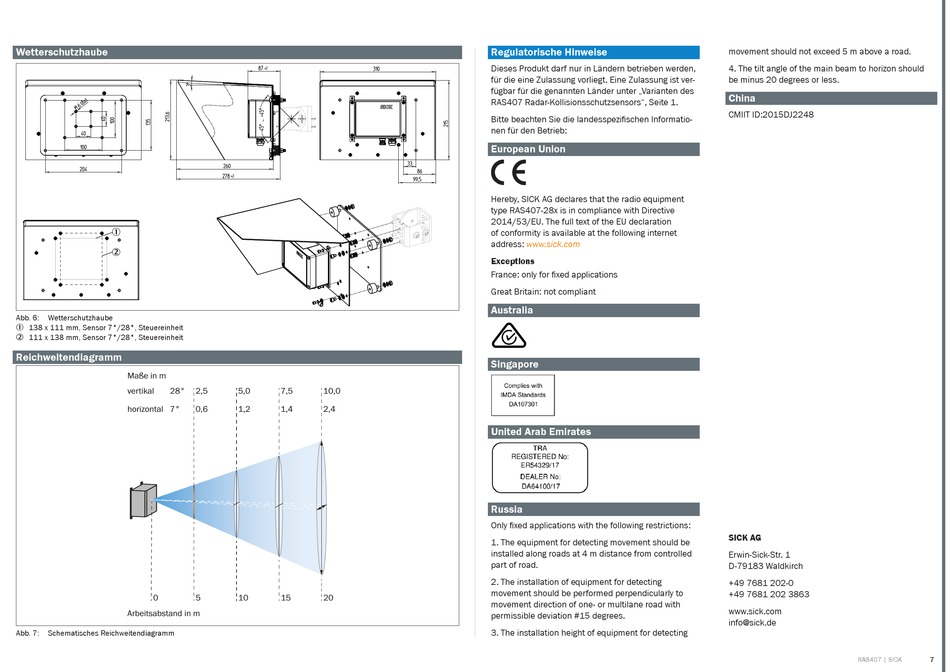

SICK RAS407 Betriebsanleitung Seite 7
Wetterschutzhaube
Abb. 6:
Wetterschutzhaube
1. 138 x 111 mm, Sensor 7°/28°, Steuereinheit
2. 111 x 138 mm, Sensor 7°/28°, Steuereinheit
Reichweitendiagramm
Maße in m
vertikal
28°
horizontal 7°
0
Arbeitsabstand in m
Abb. 7:
Schematisches Reichweitendiagramm
8018788/ZQB1/2017-09-27/ • Irrtümer und Änderungen vorbehalten • SICK AG • Waldkirch • Germany • www.sick.com
2,5
5,0
7,5
10,0
0,6
1,2
1,4
2,4
5
10
15
20
Regulatorische Hinweise
Dieses Produkt darf nur in Ländern betrieben werden,
für die eine Zulassung vorliegt. Eine Zulassung ist ver-
fügbar für die genannten Länder unter „Varianten des
RAS407 Radar-Kollisionsschutz sensors", Seite 1.
Bitte beachten Sie die landesspezifischen Informatio-
nen für den Betrieb:
European Union
Hereby, SICK AG declares that the radio equipment
type RAS407-28x is in compliance with Directive
2014/53/EU. The full text of the EU declaration
of conformity is available at the following internet
address:
www.sick.com
Exceptions
France: only for fixed applications
Great Britain: not compliant
Australia
Singapore
United Arab Emirates
Russia
Only fixed applications with the following restrictions:
1. The equipment for detecting movement should be
installed along roads at 4 m distance from controlled
part of road.
2. The installation of equipment for detecting
movement should be performed perpendicularly to
movement direction of one- or multilane road with
permissible deviation #15 degrees.
3. The installation height of equipment for detecting
movement should not exceed 5 m above a road.
4. The tilt angle of the main beam to horizon should
be minus 20 degrees or less.
China
CMIIT ID:2015DJ2248
SICK AG
Erwin-Sick-Str. 1
D-79183 Waldkirch
+49 7681 202-0
+49 7681 202 3863
www.sick.com
info@sick.de
RAS407 | SICK
7
