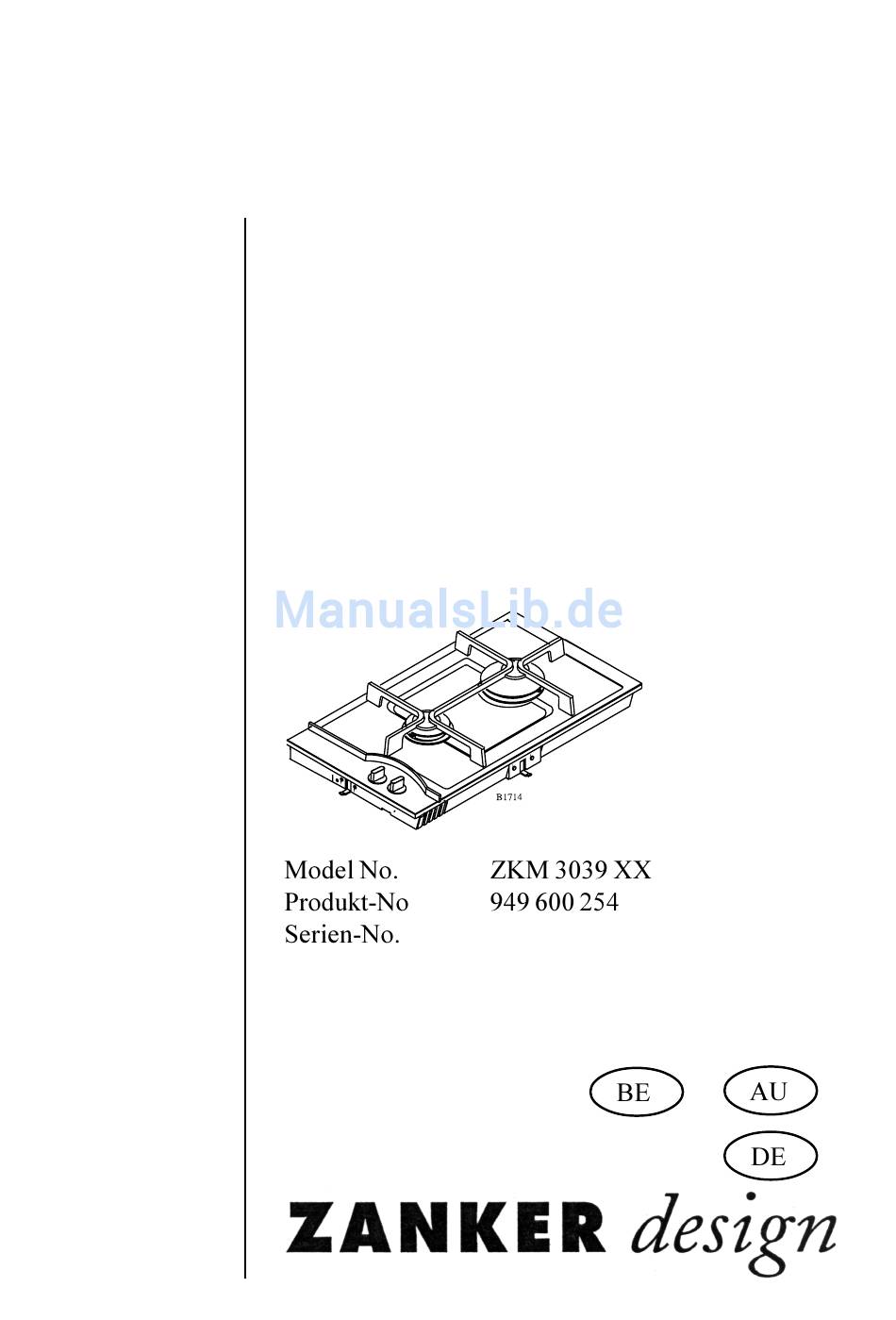

- Seite 1 325 88-2953 Rev. 2-021...
- Seite 2 Inhalt Seite...
-
Seite 3: Wichtiges In Kürze
Wichtiges in kürze Bewahren Sie diese * Das Gerät ist für gewöhnliche Bedienungsanleitung sorgfältig Kochzwecke im Haushalt bestimmt. Jede andere Verwendung kann eine zusammen mit dem Gerät auf, damit Sie auch in Zukunft zu Rate ziehen Zerstörung des systems oder können. - Seite 4 Anwendungsbereich Sicherheit Die Kochmulde ist nur für Anwendung Allen sich auf dem Markt befindlichen im Haushalt bestimmt. Gasqualitäten - Erdgas und Flüssiggas - sind Geruchsstoffe zugesetzt, so dass der Benutzer eine evt. Undichtigkeit Kontrolle der Installation bemerken kann. Kontrollieren Sie, ob die Waren unbeschädigt sind.
-
Seite 5: Bedienung
Bedienung Brennermarkierung An jedem Schalter gibt es Markierungen, welcher Brenner mit welchem Schalter reguliert wird. Symbole Hintere Brenner: Vordere Brenner: Panelmarkierung Jeder Schalter hat einen Skalaring mit Markierungen Abgeschaltete Stellung: Max. Flamme: Min. Flamme:... - Seite 6 Brennerdeckel/Brennerring Brennerring Brennerdeckel Der Brennerdeckel bildet zusammen mit dem Brennerring "einen Raum", im dem das abschliessende Gas-Luft-Gemisch gebildet wird, so dass das Gas richtig verbrennen kann. Richtig Beachten Sie: Es ist deshalb wichtig dass jeder Brennerdeckel/Brennerring richtig auf der Brennertulpe aufliegt. Der Brennerring ist mit Löchern für Zündelektrode und Thermoelement versehen.
- Seite 7 Zündelektrode (A) Jeder Brenner hat eine Zündelektrode für die elektrische Zündung. Solange der Bedienungsknopf eingedrückt wird, sorgt die automatische Zündanlage dafür dass ein Funken zwischen Zündelektrode und Brenner überspringt. Thermotaster (B) Die Einheit ist mit Gashähnen versehen die voll abgesichert sind. Sollte die Flamme er löschen, sorgt die Thermosicherung dafür, dass der Gashahn nach kurzer Zeit (höchstens...
- Seite 8 Zündung * Drücken Sie den Bedienungsknopf des gewünschten Brenners nieder. * Gleischzeitig wird der niedergehaltene Knopf nach links bis zu max. Flamme gedreht, wodurch das Gas ausströmt. * Die Zündelektrode gibt einen Funken ab und wenn die Mischung aus Gas und Luft richtig ist, wird der Brenner angezündet.
-
Seite 9: Wartung Und Reinigung
Wartung und Reinigung Aus Hygiene- und Sicherheits- gründen sind die Kochstellen sauber zu halten. Fettflecken und verschüttetes Kochgut qualmen beim Erhitzen und können im schlimmsten Fall ein Feuer verursachen. Ausbau von Paneel Sie können das Paneel ausbauen, damit sich dessen Reinigung einfacher gestaltet. - Seite 10 Flächen aus Edelstahl Für die alltägliche Reinigung benutzen Sie ein gut ausgewrungenes Tuch. Bei hartnäckiger Verschmutzung verwenden Sie ein flüssiges Scheuermittel. Die Reinigung muß immer in der Schleifrichtung des Stahls erfolgen. Um den Glanz des Stahls zu bewahren, empfehlen wir die regelmäßige Anwendung eines Poliermittels für Edelstahl;...
-
Seite 11: Montage
Montage Die kochmulde kann in jeder Arbeits- platte mit einer Dicke von 28 bis 40 mm montiert werden. Frei Höhe Der Abstand bis zu einem Zwischen/ Einlegeboden oder der Oberseite eines Unterschrankes unter der Kochmulde soll mindestens 45 mm betragen. Festspannen Scrauben Sie die Beschläge zum festpannen so weit heraus, dass sie... - Seite 12 Einbauvorschlag Beispiel einer Kombination mit 3 halben Systemen, bestehend aus: 1 Stück 2-Flammen Gasmulde 1 Stück 2 Platten mit Glaskeramik 1 Stück Grill 1 Stück Dampfabzug Ausschnittmasse Das Loch in der Tischplatte wird als ein grosses rechteckiges Loch ausgesägt Tiefe: 490 mm Ausschnittmassen: 490 x 995 mm Montage der Verstärkungs- tränger...
-
Seite 13: Technische Daten
Technische daten Gasart: Kategorie und Druck: (Hu) -
Seite 14: Störungen
Störungen Frage: Antwort: Es gibt keinen Funken während Kontrollieren Sie, ob die 230 V- "Zündung"? Verbindung in der Steckdose angebracht ist. Das Fehlerstrohmrelais kann abgeschaltet sein. Sicherung gesprugen. Wenn der Bedienungsknopf Der bedienungsknopf wurde nicht losgegelassen wird, geht die lange genug "niedergehalten" oder der Gasflamme wieder aus?. -
Seite 15: Garantie
Garantie Kundendienststellen Adresse für Ersatzteil- bestellung...
