D

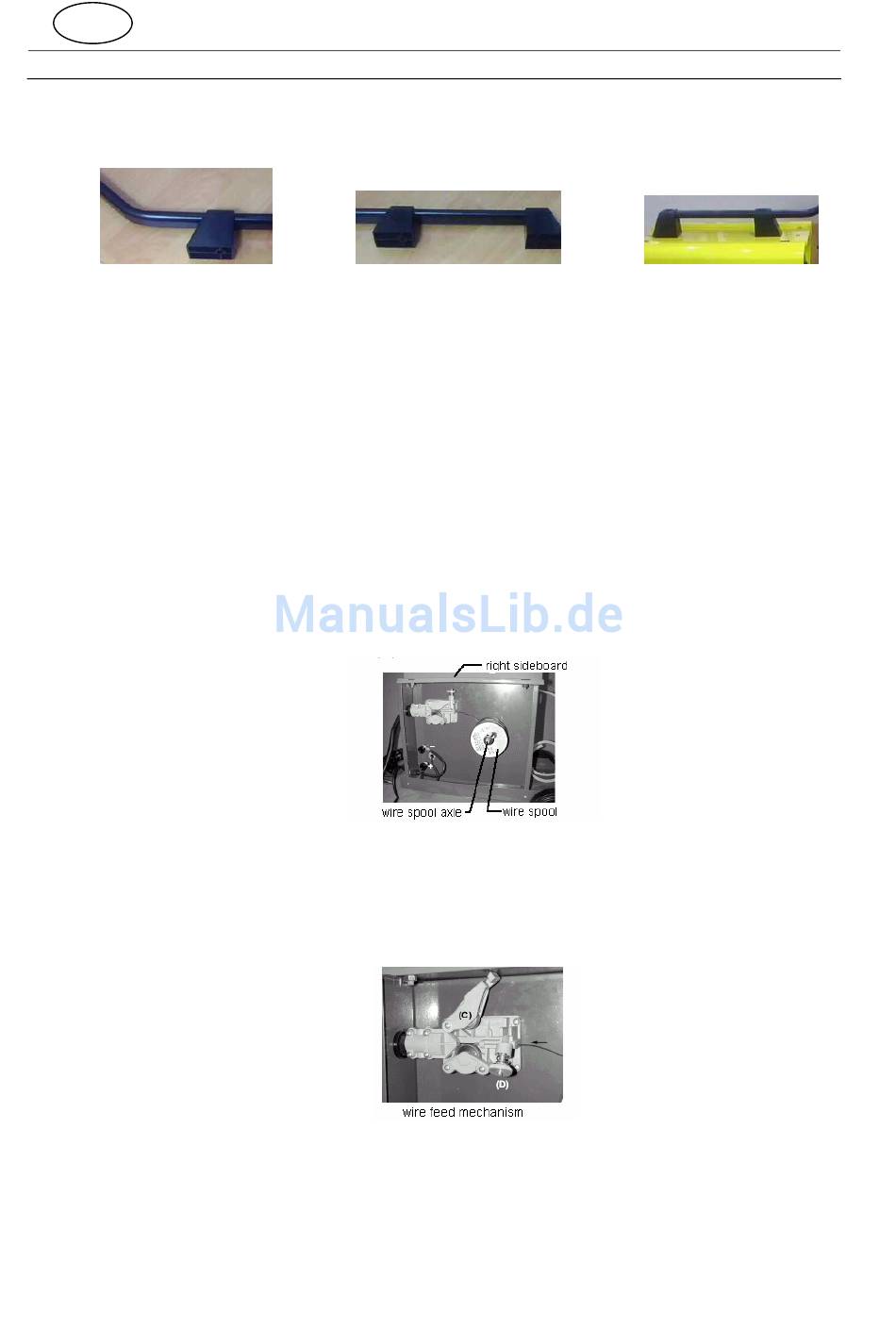

2.3.3 Montage des Handgriffs wie in Abbildung 2-3
1. Befestigen Sie den Handgriff-1 2. Befestigen Sie den Handgriff-2 3.Befestigen Sie die Klammer
2.3.4 Befestigung der Drahtrolle
Hinweis:
Schweißdraht: Fülldraht (E71-GS), Stahl
Drahtdurchmesser: 0,8mm oder 1,0mm
Drahtrollendurchmesser: 102mm
Maximales Rollengewicht (mit Draht): 1kg
Drahtvorschub: 1,8m/min ~ 11m/min
Schritt 1: Öffnen Sie das rechte Seitenteil und entfernen Sie die Flügelmutter von der Achse
für die Drahtvorschubrolle.
Schritt 2: Schieben Sie nacheinander die Feder und die Drahtrolle auf die Achse für die
Drahtvorschubrolle, befestigen Sie anschließend wieder die Flügelmutter (vgl.
Abbildung 2-3).
Schritt 3: Öffnen Sie den Drahteinlaufeinsatz (C), führen Sie das Drahtende über die
Führungsnut der Anschlussbuchse und durch das Schlauchpaket, stecken Sie das
Schlauchpaket auf, schließen Sie den Einsatz (C) und stellen Sie mit der
Justierschraube den Rollendruck ein (vgl. Abbildung 2-4).
Schritt 4: Schließen Sie das rechte Seitenteil.
Kapitel 2: Montageanleitung
Abbildung 2-3
Abbildung 2-3
Abbildung 2-4
- 8 -
