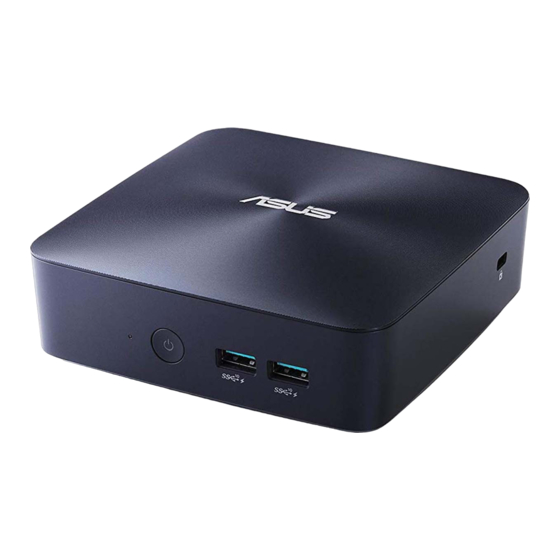

Inhaltszusammenfassung für Asus VivoMini UN68U

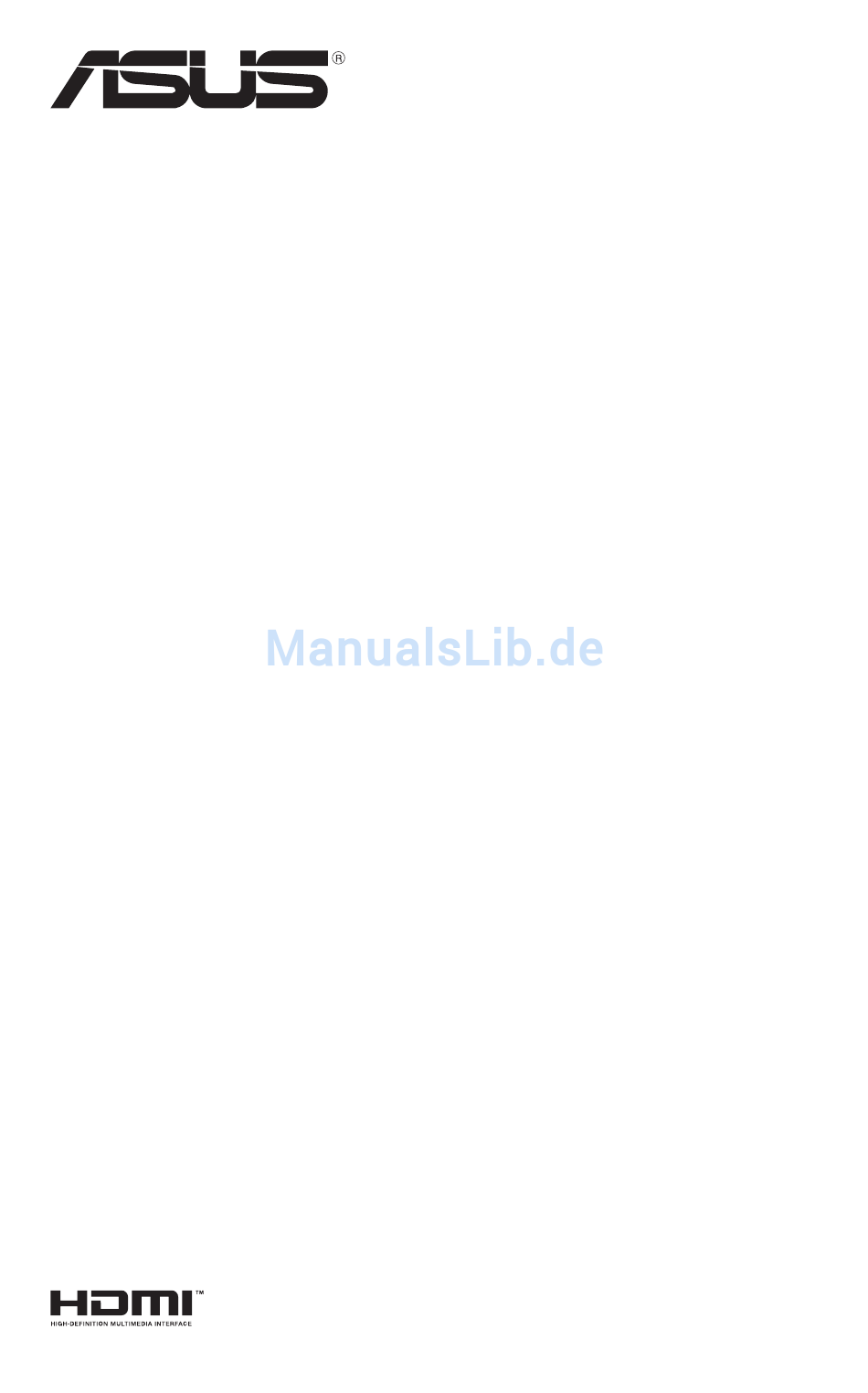

- Seite 1 VivoMini UN68U Benutzerhandbuch...
-
Seite 2: Erste Ausgabe September 2017
Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN... -
Seite 3: Inhaltsverzeichnis
Speichermodule nachrüsten................20 Installieren oder Aufrüsten des M.2 SSDs ..........26 Installieren oder Aufrüsten der WLAN-Karte ..........29 Installieren der 2,5-Zoll-Festplatte .............32 Anhang Sicherheitsinformationen ................36 Einrichten Ihres Systems ................36 Umsicht bei der Benutzung ................37 Richtlinien und Vorschriften .................38 ASUS Kontaktinformation ................42 VivoMini UN Serie... -
Seite 4: Über Dieses Handbuch
Über dieses Handbuch Dieses Handbuch bietet Informationen über die Hardware- und Softwarefunktionen Ihres VivoMinis, geordnet in folgenden Kapiteln: Kapitel 1: Kennenlernen Ihres VivoMinis Dieses Kapitel beschreibt die Hardware-Komponenten Ihres VivoMinis. Kapitel 2: Ihren VivoMini verwenden Dieses Kapitel liefert Informationen zur Nutzung Ihres VivoMinis. Kapitel 3: Speichererweiterung In diesem Kapitel erfahren Sie, wie Sie neue Speichermodule in Ihrem VivoMini installieren. -
Seite 5: Verpackungsinhalt
VivoMini Netzteil* Technische Dokumentationen HINWEIS: • *Technische Daten und Lieferumfang Ihres Produkts können sich je nach Modelltyp, Land oder Region unterscheiden. • Falls das Gerät oder seine Komponenten während des normalen und richtigen Gebrauchs innerhalb der Garantiezeit versagen, bringen Sie das Gerät und die Garantiekarte zum nächstgelegenen ASUS Service-Center. VivoMini UN Serie... - Seite 6 VivoMini UN Serie...
-
Seite 7: Kennenlernen Ihres Vivominis
Kennenlernen Ihres VivoMinis... -
Seite 8: Produkteigenschaften
Produkteigenschaften Frontseite Laufwerksaktivitätsanzeige Diese Anzeige leuchtet auf, wenn Ihr VivoMini auf das interne Speicherlaufwerk zugreift. Ein-/Austaste Der Ein-/Ausschalter ermöglicht Ihnen, den VivoMini ein- oder auszuschalten. Sie können Ihren VivoMini auch durch kurzes Drücken der Ein-/Austaste in den Ruhezustand versetzen. USB 3.1 (Gen2) Anschlüsse Dieser USB (Universal Serial Bus) 3.1 (Gen2)- Anschluss bietet maximal 1,5A Ausgangsstrom, Datenübertragungsraten von bis zu 10 Gbit/s und ist... -
Seite 9: Linke Seite
Linke Seite Speicherkartensteckplatz Der eingebaute Speicherkartenleser ermöglicht Ihrem VivoMini, Daten von MMC/SD/SDHC/SDXC-Karten zu lesen und darauf zu schreiben. Rechte Seite Kensington® Schlossanschluss Mit dem Kensington Schlossanschluss kann Ihr VivoMini mit Kensington-kompatiblen Sicherheitsprodukten gesichert werden. HINWEIS: Die Position dieses Anschlusses kann je nach Modell variieren. -
Seite 10: Rückseite
Rückseite Lüftungsöffnungen Die Lüftungsöffnungen lassen warme Luft aus dem Gehäuse Ihres VivoMinis abfließen. HINWEIS: Die Lüftungsöffnungen auf der Unterseite Ihres VivoMinis lassen kühle Luft in Ihr Gerät hereinkommen. Es wird empfohlen, dass Sie Ihren VivoMini für eine optimale Belüftung auf eine stabile flache Oberfläche stellen. -
Seite 11: Hdmi-Anschluss
HDMI-Anschluss Der HDMI (High Definition Multimedia Interface)- Anschluss unterstützt ein Full-HD-Gerät, z.B. einen LCD- Fernseher, um Ihre Videoausgabe auf einer größeren Anzeige zu betrachten. DisplayPort Der DisplayPort sendet High-Performance Digital- Ausgaben von Ihrem VivoMini an ein Anzeigegerät, wie einen LCD-TV oder HD-Monitor. USB 3.1 (Gen1)-Anschluss Dieser USB (Universal Serial Bus) 3.1 (Gen1)-Anschluss bietet Datenübertragungsraten bis zu 5 Gbit/s und ist... - Seite 12 VivoMini UN Serie...
-
Seite 13: Ihren Vivomini Verwenden
Ihren VivoMini verwenden... -
Seite 14: Erste Schritte
Erste Schritte Verbinden des Netzteils So schließen Sie das Netzteil an Ihren VivoMini an: A. Verbinden Sie das Netzkabel mit dem Netzteil. Schließen Sie den kleinen Netzteilstecker an den Stromanschluss (DC) Ihres VivoMinis an. Verbinden Sie das Netzkabel mit einer 100 V ~ 240 V Steckdose. HINWEIS: Das Netzteil kann optisch je nach Modell und Region variieren. - Seite 15 WICHTIG! • Wir empfehlen dringend, dass Sie nur das mit Ihrem VivoMini mitgelieferte AC Netzteil und -kabel verwenden. • Wir empfehlen dringend, falls für Ihr Produkt zutreffend, die Nutzung einer geerdeten Steckdose beim Einsatz Ihres VivoMinis. • Die Steckdose muss leicht zugänglich sein und sich in der Nähe Ihres VivoMinis befinden. • Trennen Sie Ihren VivoMini vom Netzstrom, indem Sie den Netzstecker aus der Steckdose ziehen. HINWEIS: Informationen zum Netzteil: • Eingangsspannung: 100 V - 240 V Wechselspannung • Eingangsfrequenz: 50 Hz - 60 Hz • Ausgangsstrom: 3,42A (65W) • Ausgangsspannung: 19 V VivoMini UN Serie...
-
Seite 16: Anzeigegeräte Anschließen
Anzeigegeräte anschließen Sie können ein Display oder einen Projektor mit Ihrem VivoMini über die folgenden Anschlüsse verbinden: • HDMI-Anschluss • DisplayPort-Anschluss So verbinden Sie ein Display mit Ihrem VivoMini: Schließen Sie ein Display-Kabel entweder an den HDMI- oder DisplayPort-Anschluss an. Verbinden eines Displays via HDMI-Anschluss Verbinden eines Displays via DisplayPort-Anschluss VivoMini UN Serie... -
Seite 17: Anschluss Einer Usb-Tastatur Oder -Maus
Anschluss einer USB-Tastatur oder -Maus Sie können auch eine beliebige USB-Tastatur und Maus an den VivoMini anschließen. Auch USB-Empfänger für kabellose Tastaturen und Mäuse lassen sich anschließen. So verbinden Sie eine Tastatur und Maus mit Ihrem VivoMini: Schließen Sie das USB-Kabel von Tastatur und Maus an einen beliebigen freien USB-Anschluss Ihres VivoMinis an. -
Seite 18: Ihren Vivomini Ausschalten
Ihren VivoMini ausschalten Falls Ihr VivoMini nicht reagiert, halten Sie die Ein-/Austaste mindestens vier (4) Sekunden gedrückt, bis sich Ihr VivoMini ausschaltet. Ihren VivoMini in den Ruhezustand versetzen Versetzen Sie Ihren VivoMini in den Ruhezustand, indem Sie einmal die Ein-/Austaste drücken. BIOS-Setup aufrufen BIOS (Basic Input and Output System) speichert Systemhardware- einstellungen, die zum Systemstart im VivoMini benötigt werden. -
Seite 19: Ihren Vivomini Nachrüsten
Ihren VivoMini nachrüsten... -
Seite 20: Speichermodule Nachrüsten
(bis zu maximal 32GB). WICHTIG! • Es wird empfohlen, dass Sie die Speichermodule unter sachkundiger Aufsicht austauschen. Besuchen Sie für weitere Unterstützung ein ASUS-Kundencenter. • Eine Liste kompatibler DIMMs finden Sie unter http://www.asus.com. Sie können in den DIMM-Steckplätzen Ihres VivoMinis nur DDR4 SO-DIMMs installieren. WARNUNG! • Achten Sie darauf, dass Ihre Hände trocken sind, bevor Sie mit dem Rest des Installationsvorgangs fortfahren. • Tragen Sie vor der Installation der Speichermodule eine geerdete Manschette oder berühren Sie einen geerdeten... - Seite 21 Entfernen Sie die Gummifüße an der Unterseite mit einem flachen Schraubendreher oder einer aufgebogenen Büroklammer und legen diese beiseite. Entfernen Sie dann die vier (4) Schrauben, die die Abdeckung befestigen. WICHTIG! Achten Sie auf die Ausrichtung der ausgehöhlten Gummifüße an der Abdeckung und auf die eingedruckte Nummer unter jedem Gummifuß.
- Seite 22 Nehmen Sie eine der Schrauben, die Sie zuvor entfernt haben und stecken diese in die Öffnung. Lassen Sie einen Teil des Schraubenkopfes herausragen, der Ihnen zum Festhalten dient. Halten Sie die Schraube fest und heben Sie dann vorsichtig die Abdeckung ein wenig von der Unterseite des VivoMinis. Halten Sie mit Ihrer anderen freien Hand den VivoMini fest.
- Seite 23 6. (optional) Falls bereits eine 2,5-Zoll-Festplatte installiert ist, entfernen Sie das Festplattenkabel, bevor Sie die untere Abdeckung vollständig entfernen. Heben Sie die Klappe vom SATA-Anschluss (A), entfernen Sie dann das Festplattenkabel vom SATA-Anschluss (B). Richten Sie das Speichermodul aus und setzen es in den Steckplatz ein (A). Drücken Sie es anschließend bis zum Einrasten nach unten (B).
- Seite 24 (optional) Falls eine 2,5-Zoll-Festplatte installiert ist, stecken Sie das Festplattenkabel in den SATA-Anschluss und drücken Sie dann zum Befestigen des Festplattenkabels die Klappe herunter. HINWEIS: Stellen Sie sicher, dass das Festplattenkabel richtig im SATA-Anschluss befestigt ist. 9. Entfernen Sie die Schraube, die Sie zuvor an der Abdeckung angebracht haben (A), richten Sie dann die Abdeckung aus und setzen sie wieder in Ihrem VivoMini ein (B).
- Seite 25 10. Bringen Sie die Schrauben wieder an, um die Abdeckung auf der Unterseite des Geräts wieder zu befestigen. Setzen Sie dann die Gummifüße wieder in jedem Schraubenloch ein. WICHTIG! Achten Sie auf die Ausrichtung der ausgehöhlten Gummifüße an der Abdeckung und auf die eingedruckte Nummer unter jedem Gummifuß.
-
Seite 26: Installieren Oder Aufrüsten Des M.2 Ssds
Installieren oder Aufrüsten des M.2 SSDs Ihr VivoMini besitzt einen M.2-Steckplatz, der 2280 oder 2242 M.2 SSDs unterstützt. So installieren bzw. rüsten Sie ein 2242 M.2 SSD auf: 1. Befolgen Sie die Schritte 1-6 im Abschnitt Installieren oder Aufrüsten von Speichermodulen, um die untere Abdeckung Ihres VivoMinis zu entfernen. Stecken Sie die Sechskantschraube ein, wie abgebildet. - Seite 27 Drücken Sie das 2242 M.2 SSD vorsichtig über dem Schraubenloch herunter und befestigen Sie es mit Hilfe der mitgelieferten Schraube. Befolgen Sie die Schritte 8-10 im Abschnitt Installieren oder Aufrüsten von Speichermodulen, um die untere Abdeckung wieder an Ihrem VivoMini anzubringen. So installieren bzw.
- Seite 28 Drücken Sie das 2280 M.2 SSD vorsichtig über dem Schraubenloch herunter und befestigen Sie es mit Hilfe der mitgelieferten Schraube. Befolgen Sie die Schritte 8-10 im Abschnitt Installieren oder Aufrüsten von Speichermodulen, um die untere Abdeckung wieder an Ihrem VivoMini anzubringen. VivoMini UN Serie...
-
Seite 29: Installieren Oder Aufrüsten Der Wlan-Karte
Installieren oder Aufrüsten der WLAN-Karte Ihr VivoMini besitzt einen M.2-Steckplatz für 2230 WLAN- und Bluetooth-Adapter. Unter http://www.asus.com finden Sie eine Liste mit kompatiblen WLAN- und Bluetooth-Adaptern. So installieren Sie eine WLAN-Karte: 1. Befolgen Sie die Schritte 1-6 im Abschnitt Installieren oder Aufrüsten von Speichermodulen, um die untere Abdeckung Ihres VivoMinis zu entfernen. - Seite 30 (optional) Entfernen Sie das M.2 SSD, falls es installiert ist. Entfernen Sie die Schraube, die das M.2 SSD befestigt (A), entfernen Sie dann das M.2 SSD aus dem Steckplatz (B) und legen Sie es beiseite. Richten Sie die WLAN-Karte am unteren Steckplatz im VivoMini aus und stecken Sie sie ein (A).
- Seite 31 Verbinden Sie die schwarze Antenne mit MAIN oder und die weiße Antenne mit AUX oder . Die Abbildung zeigt die richtige Vorgehensweise bei der Installation. HINWEIS: Ein weiches klickendes Geräusch weist darauf hin, dass die Antenne an der WLAN-Karte sicher befestigt ist. 6. Setzen Sie die USB 3.1 (Gen1) Erweiterungskarte wieder ein und befestigen Sie sie mit den drei (3) zuvor entfernten Schrauben.
-
Seite 32: Installieren Der 2,5-Zoll-Festplatte
Installieren der 2,5-Zoll-Festplatte So installieren Sie eine 2,5-Zoll-Festplatte: 1. Befolgen Sie die Schritte 1-6 im Abschnitt Installieren oder Aufrüsten von Speichermodulen, um die untere Abdeckung Ihres VivoMinis zu entfernen. Richten Sie die mitgelieferte Halterung an jeder Seite der Festplatte aus und stecken Sie die vier (4) Schrauben ein, um die 2,5-Zoll-Festplatte an der Halterung zu befestigen. - Seite 33 Entfernen Sie den Klebestreifen auf dem Festplattenkabel und stecken Sie das Kabel in die untere Abdeckung Ihres VivoMinis, wie in der nachstehenden Abbildung gezeigt. Befolgen Sie die Schritte 8-10 im Abschnitt Installieren oder Aufrüsten von Speichermodulen, um die untere Abdeckung wieder an Ihrem VivoMini anzubringen.
- Seite 34 VivoMini UN Serie...
-
Seite 35: Anhang
Anhang VivoMini UN Serie... -
Seite 36: Sicherheitsinformationen
Sicherheitsinformationen Ihr VivoMini wurde entwickelt und getestet, um die neuesten Sicherheitsstandards für IT-Ausrüstung zu erfüllen. Um Ihre Sicherheit zu gewährleisten, müssen Sie die folgenden Sicherheitsanweisungen sorgfältig lesen. Einrichten Ihres Systems • Lesen und folgen Sie den Anweisungen im Handbuch, bevor Sie Ihr System in Betrieb nehmen. • Benutzen Sie das Produkt nicht in der Nähe von Wasser oder Heizquellen. • Stellen Sie das Gerät auf eine stabile Oberfläche. -
Seite 37: Umsicht Bei Der Benutzung
Umsicht bei der Benutzung • Treten Sie nicht auf das Verlängerungskabel und stellen Sie nichts darauf ab. • Lassen Sie kein Wasser oder andere Flüssigkeiten in Ihr System gelangen. • Wenn das System ausgeschaltet ist, fließt trotzdem noch ein kleiner elektrischer Strom. Bevor Sie das System reinigen, ziehen Sie immer den Stecker aus der Steckdose. • Wenn Sie mit dem Produkt auf eines der folgenden technischen Probleme stoßen, ziehen Sie den Stecker aus der Steckdose und kontaktieren Sie einen qualifizierten Fachmann oder Ihren Händler. -
Seite 38: Richtlinien Und Vorschriften
REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/REACH.htm ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. -
Seite 39: Strahlenbelastungswarnung
Dieses Gerät erzeugt und verwendet Radiofrequenzenergie und kann diese ausstrahlen. Wenn es nicht entsprechend der Bedienungsanleitung installiert und verwendet wird, kann es Störungen von Funkübertragungen verursachen. Es kann nicht für alle Installationen gewährleistet werden, dass keine Störungen auftreten. Falls dieses Gerät Störungen des Rundfunk- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts ermittelt werden kann, sollten Sie folgende Maßnahmen ergreifen, um die Störungen zu beheben:... -
Seite 40: Wireless-Kanäle Für Unterschiedliche Gebiete
Wireless-Kanäle für unterschiedliche Gebiete N. Amerika 2.412-2.462 GHz Kanal 01 bis Kanal 11 Japan 2.412-2.484 GHz Kanal 01 bis Kanal 14 Europa ETSI 2.412-2.472 GHz Kanal 01 bis Kanal 13 VivoMini UN Serie... -
Seite 41: Energy Star Konformes Produkt
Energiebehörde, welches helfen soll, Geld zu sparen und die Umwelt durch energieeffiziente Produkte und Technologien zu schützen. Alle ASUS-Produkte mit dem ENERGY STAR-Logo erfüllen den ENERGY STAR-Standard und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Monitor und der Computer werden nach einer inaktiven Zeit von 10 und 30 Minuten automatisch in den Ruhezustand versetzt. -
Seite 42: Asus Kontaktinformation
Telefon +1-510-739-3777 Fax +1-510-608-4555 Webseite http://usa.asus.com Technischer Support Support-Fax +1-812-284-0883 Allgemeiner Support +1-812-282-2787 Online-Support http://support.asus.com/techserv/techserv.aspx ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland Fax +49-2102-959991 Webseite http://www.asus.com/de Technischer Support Telefon (DE) +49-2102-5789555 Telefon (AT) +43-820-240513 Support Fax... -
Seite 43: Declaration Of Conformity
DECLARATION OF CONFORMITY Per FCC Part 2 Section 2. 1077(a) Asus Computer International Responsible Party Name: Address: 800 Corporate Way, Fremont CA 94539. Phone/Fax No: (510)739-3777/(510)608-4555 hereby declares that the product Product Name : VivoMini Model Number : UN68U Conforms to the following specifications:...
