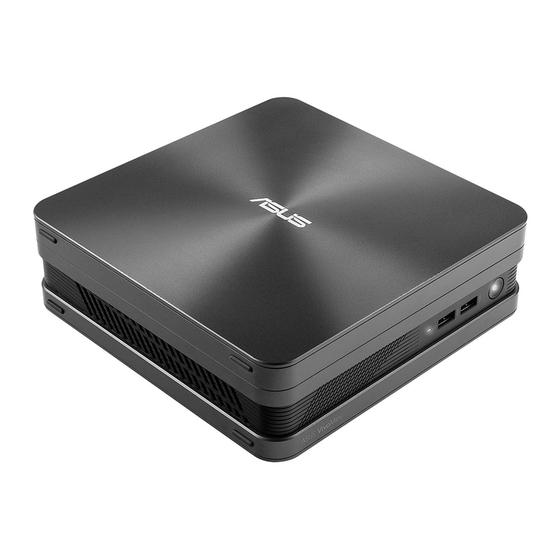

Asus vivomini vc65r Benutzerhandbuch
Asus vivomini vc65r Benutzerhandbuch

Asus vivomini vc65r Benutzerhandbuch

Vivomini vc65 serie

Werbung

VivoMini
VC65 Serie
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus vivomini vc65r

  • Seite 1 VivoMini VC65 Serie Benutzerhandbuch...
  • Seite 2 Schäden, die aufgrund von Auslassung oder Verrichtung gesetzlicher Pflichten gemäß dieser Garantieerklärung erfolgen. ASUS ist nur für verantwortlich für bzw. entschädigt Sie nur bei Verlust, Schäden oder Ansprüchen, die aufgrund eines vertraglichen, zivilrechtlichen Bruchs dieser Garantieerklärung seitens ASUS entstehen.
  • Seite 3: Inhaltsverzeichnis

    BIOS schnell aufrufen ..................20 Ihren VivoMini nachrüsten Installieren einer 2,5 Zoll Festplatte / eines Solid-State-Laufwerks ...22 Speichermodule nachrüsten ................27 Anhang Sicherheitsinformationen ...................32 Einrichten Ihres Systems ................... 32 Umsicht bei der Benutzung ................32 Richtlinien und Vorschriften ................34 ASUS Kontaktinformation ..................40 VivoMini VC65 Serie...
  • Seite 4: Über Diese Anleitung

    Über diese Anleitung Diese Anleitung liefert Informationen über die Hardware- und Softwaremerkmale Ihres PCs, geordnet in folgenden Kapiteln: Kapitel 1: Kennenlernen Ihres VivoMinis Dieses Kapitel beschreibt die Hardware-Komponenten Ihres VivoMinis. Kapitel 2: Ihren VivoMini verwenden Dieses Kapitel liefert Informationen zur Nutzung Ihres VivoMinis. Kapitel 3: Ihren VivoMini nachrüsten In diesem Kapitel erhalten Sie Informationen darüber, wie Sie die Speichermodule und Festplatte / Solid-State-Laufwerk Ihres VivoMinis...
  • Seite 5: Verpackungsinhalt

    Netzkabel* Treiber-DVD** HINWEIS: • *Technische Daten und Lieferumfang Ihres Produkts können sich je nach Modelltyp, Land oder Region unterscheiden. • **Die Verfügbarkeit und Anzahl dieser Artikel können je nach Ihrem VivoMini-Paket variieren. • Falls das Gerät oder seine Komponenten während des normalen und richtigen Gebrauchs innerhalb der Garantiezeit versagen, bringen Sie das Gerät und die Garantiekarte zum nächstgelegenen ASUS Service- Center. VivoMini VC65 Serie...
  • Seite 6 VivoMini VC65 Serie...
  • Seite 7: Kennenlernen Ihres Vivominis

    Kennenlernen Ihres VivoMinis...
  • Seite 8: Produkteigenschaften

    Produkteigenschaften Frontseite Obere Abdeckung Die abnehmbare obere Abdeckung ermöglicht Ihnen den Zugang zur Festplatte und den Speichermodulen. WICHTIG! Schalten Sie Ihren VivoMini aus und trennen das Netzkabel, bevor Sie die obere Abdeckung abnehmen. Laufwerksaktivitätsanzeige Diese Anzeige leuchtet auf, wenn Ihr VivoMini auf das interne Speicherlaufwerk zugreift.
  • Seite 9: Linke Seite

    Linke Seite Lüftungsöffnungen Die Lüftungsöffnungen lassen Luft in das Gehäuse Ihres VivoMinis. WICHTIG! Stellen Sie für eine optimale Belüftung sicher, dass die Lüftungsöffnungen frei von Hindernissen sind. Rechte Seite Lüftungsöffnungen Die Lüftungsöffnungen lassen Luft aus dem Gehäuse Ihres VivoMinis abfließen. WICHTIG! Damit Wärme optimal abgeleitet werden kann, achten Sie darauf, dass die Lüftungsschlitze nicht blockiert oder verstopft werden.
  • Seite 10: Rückseite

    Rückseite USB 3.0-Anschluss Diese Universal Serial Bus 3.0 (USB 3.0) -Anschlüsse bieten Datenübertragungsraten von bis zu 5 Gbit/s und sind abwärtskompatibel zu USB 2.0. HINWEIS: Nur bei bestimmten Modellen sind diese Anschlüsse USB 2.0-Anschlüsse. Verriegelung der oberen Abdeckung + Kensington Sicherheitsschlitz Mit der Verriegelung der oberen Abdeckung können Sie die obere Abdeckung an Ihrem VivoMini festmachen.
  • Seite 11: Kopfhörer-Ausgangsbuchse

    LAN-Anschluss Der 8-polige RJ-45 LAN-Anschluss unterstützt ein Standardnetzwerkkabel zur Verbindung mit einem lokalen Netzwerk. Serieller (COM) Anschluss Der 9-polige serielle (COM) Anschluss ermöglicht Ihnen, Geräte mit seriellen Anschlüssen, z. B. Maus, Modem oder Drucker, anzuschließen. Strom (AC)-Eingang Stecken Sie das Netzkabel in diesen Anschluss, um Ihren VivoMini mit Strom zu versorgen.
  • Seite 12 Lüftungsöffnungen Die Lüftungsöffnungen lassen Luft in das Gehäuse Ihres VivoMinis. WICHTIG! Stellen Sie für eine optimale Belüftung sicher, dass die Lüftungsöffnungen frei von Hindernissen sind. VivoMini VC65 Serie...
  • Seite 13: Ihren Vivomini Verwenden

    Ihren VivoMini verwenden...
  • Seite 14: Erste Schritte

    Erste Schritte Anschließen des AC Netzkabels an Ihren VivoMini So schließen Sie das AC Netzkabel an Ihren VivoMini an: Schließen Sie das AC Netzkabel an den AC-IN-Anschluss an. Verbinden Sie das Netzteil mit einer 100 V ~ 240 V Steckdose. WICHTIG! • Wir empfehlen dringend, dass Sie nur das mit Ihrem VivoMini mitgelieferte AC Netzkabel verwenden.
  • Seite 15: Anschließen Eines Displays An Ihren Vivomini

    Anschließen eines Displays an Ihren VivoMini Sie können ein Display oder Projektor an Ihren VivoMini über die folgenden Anschlüsse verbinden: • HDMI-Anschluss • DisplayPort-Anschluss • VGA-Anschluss • DVI-Anschluss (mit einem HDMI/DisplayPort/VGA auf DVI-Adapter verwenden) HINWEIS: Die HDMI-auf-DVI-Adapter, DisplayPort-auf-DVI-Adapter oder VGA-auf-DVI-Adapter müssen jeweils separat erworben werden. So verbinden Sie ein Display mit Ihrem VivoMini: Schließen Sie ein Display-Kabel entweder an den HDMI-, DisplayPort- oder VGA-Anschluss an.
  • Seite 16 Anschließen eines Displays über den VGA-Anschluss VivoMini VC65 Serie...
  • Seite 17: Schließen Sie Das Usb-Kabel Der Tastatur Oder Maus An

    Schließen Sie das USB-Kabel der Tastatur oder Maus an Sie können auch eine beliebige USB-Tastatur und Maus an den VivoMini anschließen. Auch USB-Empfänger für kabellose Tastaturen und Mäuse lassen sich anschließen. So verbinden Sie eine Tastatur und Maus mit Ihrem VivoMini: Schließen Sie das USB-Kabel von Tastatur und Maus an einen beliebigen freien USB-Anschluss Ihres VivoMinis an.
  • Seite 18: Schalten Sie Ihren Vivomini Ein

    Schalten Sie Ihren VivoMini ein Drücken Sie den Ein-/Ausschalter, um Ihren VivoMini einzuschalten. VivoMini VC65 Serie...
  • Seite 19: Ihren Vivomini Ausschalten

    Ihren VivoMini ausschalten Falls Ihr VivoMini nicht reagiert, halten Sie die Ein-/Austaste mindestens vier (4) Sekunden gedrückt, bis sich Ihr VivoMini ausschaltet. Ihren VivoMini in den Ruhezustand versetzen Versetzen Sie Ihren VivoMini in den Ruhezustand, indem Sie einmal die Ein-/Austaste drücken. BIOS-Setup aufrufen BIOS (Basic Input and Output System) speichert Systemhardwareeinstellungen, die zum Systemstart im VivoMini benötigt...
  • Seite 20: Bios Schnell Aufrufen

    BIOS schnell aufrufen BIOS schnell aufrufen • Schalten Sie Ihren VivoMini aus, indem Sie die Ein-/Austaste mindestens vier (4) Sekunden lang gedrückt halten. Anschließend schalten Sie den VivoMini wieder ein und drücken beim Selbsttest (POST) die <F2>- oder <Entf>-Taste. • Trennen Sie im abgeschalteten Zustand das Stromkabel vom Netzanschluss Ihres VivoMinis. Schließen Sie das Stromkabel wieder an, schalten Sie Ihren VivoMini über die Ein-/Austaste ein.
  • Seite 21: Ihren Vivomini Nachrüsten

    Ihren VivoMini nachrüsten...
  • Seite 22: Installieren Einer 2,5 Zoll Festplatte / Eines Solid-State-Laufwerks

    Installieren einer 2,5 Zoll Festplatte / eines Solid-State-Laufwerks So installieren oder rüsten Sie die Festplatte / das Solid-State-Laufwerk auf: Schalten Sie Ihren VivoMini aus und trennen dann alle Kabel und Peripheriegeräte. Legen Sie den VivoMini auf eine ebene und feste Oberfläche, wobei seine Oberseite nach oben weist.
  • Seite 23 Entfernen Sie die vier (4) Schrauben von der Festplatten- (HDD) / Solid-State-Laufwerks (SSD)-Halterung. HDD1R HDD1L (Optional) Um Ihr HDD/SSD aufzurüsten, entfernen Sie zuerst die vier (4) Schrauben an der Halterung und entfernen dann die Halterung. VivoMini VC65 Serie...
  • Seite 24 Um ein neues HDD/SSD zu installieren, befestigen Sie das HDD/SSD mit den vier (4) Schrauben an der Halterung. HINWEIS: • A chten Sie darauf, den Bügel aus der Halterung zu entfernen, wenn Sie ein HDD/SSD in der HDD1R-Halterung installieren. • D as Vorhandensein des Bügels kann je nach Modelltyp, Land oder Region variieren. Schließen Sie das Kabel an die HDD1L-, HDD1R- und PWR1- Anschlüsse Ihres VivoMinis an.
  • Seite 25 Schließen Sie das Kabel an das HDD/SSD an und richten dann die Halterung am HDD/SSD-Fach Ihres VivoMinis aus. Befestigen Sie die Halterung mit den Schrauben, die vorher entfernt wurden. HDD1R HDD1L HINWEIS: Achten Sie darauf, die Kabel richtig zu ordnen, um Beschädigungen an Ihrem VivoMini vorzubeugen und um sicherzustellen, dass die obere Abdeckung problemlos wieder eingesetzt werden kann.
  • Seite 26 10. Setzen Sie die obere Abdeckung (A) Ihres VivoMinis wieder ein und schieben sie in Richtung der Frontseite des VivoMinis, um sie neu zu befestigen (B). Schieben Sie dann den Riegel nach oben und befestigen die Abdeckung mit der Schraube (C und D). VivoMini VC65 Serie...
  • Seite 27: Speichermodule Nachrüsten

    GB, 4 GB oder 8 GB ungepufferte nicht-ECC 1,35 V DDR3L 204-polige SO- DIMMs installiert werden können für maximal 16 GB Speicher. WICHTIG! Eine Liste kompatibler DIMMs finden Sie unter http://www. asus.com. Sie können in den DIMM-Steckplätzen Ihres VivoMinis nur 1,35 V DDR3L SO-DIMMs installieren. So installieren oder ergänzen Sie Speichermodule: Befolgen Sie die Schritte 1-4 im Abschnitt Installing 2.5”...
  • Seite 28 Hebeln Sie die Abdeckung des SO-DIMM-Steckplatzes auf und legen sie dann beiseite. HINWEIS: Verwenden Sie einen Schlitzschraubenzieher zum Entfernen der Abdeckung des SO-DIMM-Steckplatzes. VivoMini VC65 Serie...
  • Seite 29 Richten Sie das Speichermodul aus und setzen es in den Steckplatz ein (A). Drücken Sie es anschließend bis zum Einrasten nach unten (B). Wiederholen Sie die gleichen Schritte, um das andere Speichermodul zu installieren. WICHTIG! Installieren Sie immer zuerst in den unteren Steckplatz. Bringen Sie die Abdeckung des SO-DIMM-Steckplatzes wieder an.
  • Seite 30 Richten Sie die HDD1L-Halterung aus und befestigen sie mit den zuvor entfernten Schrauben. HDD1R HDD1L HINWEIS: Achten Sie darauf, die Kabel richtig zu ordnen, um Beschädigungen an Ihrem VivoMini vorzubeugen und um sicherzustellen, dass die obere Abdeckung problemlos wieder eingesetzt werden kann. Befolgen Sie Schritt 10 im Abschnitt Installing 2.5”...
  • Seite 31: Anhang

    Anhang...
  • Seite 32: Sicherheitsinformationen

    Sicherheitsinformationen Ihr VivoMini wurde entwickelt und getestet, um die neuesten Sicherheitsstandards für IT-Ausrüstung zu erfüllen. Um Ihre Sicherheit zu gewährleisten, müssen Sie die folgenden Sicherheitsanweisungen sorgfältig lesen. Einrichten Ihres Systems • Lesen und folgen Sie den Anweisungen im Handbuch, bevor Sie Ihr System in Betrieb nehmen. • Benutzen Sie das Produkt nicht in der Nähe von Wasser oder Heizquellen. • Stellen Sie das Gerät auf eine stabile Oberfläche. • Die Gehäuseöffnungen dienen der Belüftung. ecken Sie diese Öffnungen niemals ab.
  • Seite 33: Lithium-Ionen-Batterie-Warnung

    Lithium-Ionen-Batterie-Warnung ACHTUNG: Es besteht bei nicht richtig ausgetauschter Batterie Explosionsgefahr. Tauschen Sie die Batterie nur gegen einen vom Hersteller empfohlenen und gleichwertigen Typ aus. Entsorgen Sie gebrauchte Batterien entsprechend den Angaben des Herstellers. NICHT AUSEINANDERNEHMEN Die Garantie erlischt, wenn das Produkt vom Benutzer auseinander genommen wurde Werfen Sie den VivoMini NICHT in den Hausmüll.
  • Seite 34: Richtlinien Und Vorschriften

    Richtlinien und Vorschriften REACH Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH- Webseite unter HYPERLINK http://csr.asus.com/english/REACH.htm Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden.
  • Seite 35: Strahlenbelastungswarnung

    Falls dieses Gerät Störungen des Rundfunk- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts ermittelt werden kann, sollten Sie folgende Maßnahmen ergreifen, um die Störungen zu beheben: • Ändern Sie die Ausrichtung oder den Standort der Empfangsantenne. • Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger. • Schließen Sie Gerät und Empfänger an unterschiedliche Netzspannungskreise an . • Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker.
  • Seite 36: Verbotene Wireless-Frequenzbänder In Frankreich

    Verbotene Wireless-Frequenzbänder in Frankreich In einigen Gebieten in Frankreich sind bestimmte Frequenzbänder verboten. Die im höchsten Fall erlaubten Leistungen bei Innenbetrieb sind: • 10mW für das gesamte 2,4 GHz-Band (2400 MHz–2483,5 MHz) • 100mW für Frequenzen zwischen 2446,5 MHz and 2483,5 MHz HINWEIS: Die Kanäle 10 bis 13 arbeiten ausschließlich im Band von 2446,6 MHz bis 2483,5 MHz. Es gibt einige Möglichkeiten der Benutzung im Freien: Auf privaten Grundstücken oder auf privaten Grundstücken öffentlicher Personen ist die Benutzung durch eine vorausgehende Genehmigung des Verteidigungsministers mit einer maximalen Leistung von 100mW...
  • Seite 37: Canadian Department Of Communications-Erklärung

    Die Ausrüstungsanforderung unterliegt etwaigen späteren Änderungen und ermöglicht Ihnen eventuell die Benutzung Ihrer Wireless-LAN-Karte in mehreren Gebieten Frankreichs. Bitte erkundigen Sie sich auf der ART- Webseite nach den neuesten Informationen (www.arcep.fr). Bitte erkundigen Sie sich auf der ART-Webseite nach den neuesten Informationen (www. art-telecom.fr).
  • Seite 38: Ce-Kennzeichen-Warnung

    CE-Kennzeichen-Warnung CE-Zeichen für Geräte ohne Wireless LAN/Bluetooth Die ausgelieferte Version dieses Gerätes erfüllt die Anforderungen der EEC directives 2004/108/EC “Electromagnetic compatibility” und 2006/95/EC “Low voltage directive”. CE-Zeichen für Geräte ohne Wireless LAN/Bluetooth Dieses Gerät stimmt mit den Anforderungen der Richtlinie 1999/5/EU des Europaparlaments und -rates vom 9.
  • Seite 39: Energy Star Konformes Produkt

    Geld zu sparen und die Umwelt durch energieeffiziente Produkte und Technologien zu schützen. Alle ASUS-Produkte mit dem ENERGY STAR-Logo erfüllen den ENERGY STAR-Standard und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Monitor und der Computer werden nach einer inaktiven Zeit von 10 und 30 Minuten automatisch in den Schlafmodus versetzt.
  • Seite 40: Asus Kontaktinformation

    Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://usa.asus.com Technischer Support Support-Fax +1-812-284-0883 Allgemeiner Support +1-812-282-2787 Online-Support https://support.asus.com/techserv/techserv.aspx ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Support http://support.asus.com/techserv/techserv.aspx...
