- Seite 1 VivoMini VC66-C Serie Benutzerhandbuch...
-
Seite 2: Überarbeitete Ausgabe April 2019
Schäden, die aufgrund von Unterlassung oder fehlerhafter Verrichtung gesetzlicher Pflichten gemäß dieser Garantieerklärung erfolgen. ASUS ist nur verantwortlich für bzw. entschädigt Sie nur bei Verlust, Schäden oder Ansprüchen, die aufgrund eines vertraglichen, zivilrechtlichen Bruchs dieser Garantieerklärung seitens ASUS entstehen. Diese Einschränkung betrifft auch Lieferanten und Weiterverkäufer von ASUS. Sie stellt das Höchstmaß dar, mit dem ASUS, seine Lieferanten und Ihr Weiterverkäufer insgesamt verantwortlich sind. -
Seite 3: Inhaltsverzeichnis
Installieren des M.2 SSDs ......................32 Installieren der WLAN-Karte ....................33 Installieren von 2,5-Zoll-Festplatten oder SSDs .............. 34 Anhang Sicherheitsinformationen ......................38 Einrichten Ihres Systems ......................38 Umsicht bei der Benutzung.....................38 Richtlinien und Vorschriften ....................40 ASUS Kontaktinformation ......................45 VC66-C Serie... -
Seite 4: Über Dieses Handbuch
Über dieses Handbuch Diese Anleitung liefert Informationen über die Hardware- und Softwaremerkmale Ihres PCs, geordnet in folgenden Kapiteln: Kapitel 1: Kennenlernen Ihres VivoMinis Dieses Kapitel beschreibt die Hardware-Komponenten Ihres VivoMinis. Kapitel 2: Ihren VivoMini verwenden Dieses Kapitel liefert Informationen zur Nutzung Ihres VivoMinis. Kapitel 3: Ihren VivoMini nachrüsten In diesem Kapitel erhalten Sie Informationen darüber, wie Sie die Speichermodule, WLAN-Module und Festplatte / Solid-State-Laufwerk Ihres... -
Seite 5: Anmerkungen Zu Diesem Handbuch
Anmerkungen zu diesem Handbuch Zum Hervorheben wichtiger Informationen sind manche Textabschnitte in diesem Handbuch wie folgt gekennzeichnet: WICHTIG! Diese Meldung enthält wichtige Informationen, denen Sie folgen müssen, um die Aufgabe fertigzustellen. HINWEIS: Diese Meldung enthält zusätzliche Informationen und Tipps, die Ihnen bei der Fertigstellung einer Aufgabe helfen können. -
Seite 6: Verpackungsinhalt
Verpackungsinhalt Ihr VivoMini-Paket enthält die folgenden Artikel: VivoMini Netzteil* Netzkabel* Technische Unterlagen VC66-C Serie... - Seite 7 Die Geräteabbildung dient nur der Veranschaulichung. Tatsächliche Produktspezifikationen können je nach Modell variieren. • Wenn das Gerät oder seine Komponenten während des normalen und richtigen Gebrauchs innerhalb der Garantiezeit versagen, bringen Sie die Garantiekarte zum ASUS Service-Center für einen Ersatz der defekten Komponenten. VC66-C Serie...
- Seite 8 VC66-C Serie...
-
Seite 9: Kennenlernen Ihres Vivominis
Kennenlernen Ihres VivoMinis... -
Seite 10: Produkteigenschaften

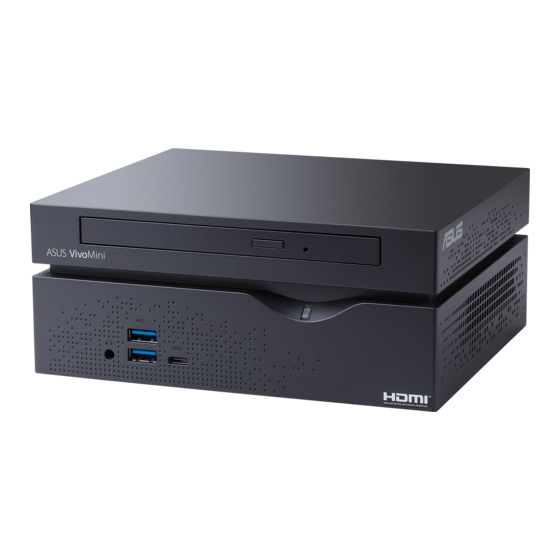

Produkteigenschaften Frontseite Obere Abdeckung Die abnehmbare obere Abdeckung ermöglicht Ihnen den Zugang zur Festplatte und den Speichermodulen. WICHTIG! Schalten Sie Ihren VivoMini aus und trennen das Netzkabel, bevor Sie die obere Abdeckung abnehmen. HINWEIS: Dieser Anschluss kann je nach Modell variieren. - Seite 11 Blu-Ray Laufwerk (bei bestimmten Modellen) Das optische Laufwerk Ihres VivoMinis unterstützt mehrere Disc-Formate wie CDs, DVDs, Blu-Ray-Discs, beschreibbare Discs oder wiederbeschreibbare Discs. HINWEIS: Stellen Sie sicher, einen Blu-Ray-kompatiblen Media-Player zu verwenden, wenn Sie den Inhalt einer Blu-Ray-Disc abspielen. Kopfhörer-/Headset-/Mikrofonbuchse Über diesen Anschluss können Sie Ihren Notebook-PC an aktive Lautsprecher oder Kopfhörer anschließen.
-
Seite 12: Linke Seite
Linke Seite Lüftungsöffnungen Die Lüftungsöffnungen lassen Luft in das Gehäuse Ihres VivoMinis. WICHTIG! Stellen Sie für eine optimale Belüftung sicher, dass die Lüftungsöffnungen frei von Hindernissen sind. VC66-C Serie... -
Seite 13: Rechte Seite
Rechte Seite Lüftungsöffnungen Die Lüftungsöffnungen lassen Luft in das Gehäuse Ihres VivoMinis. WICHTIG! Stellen Sie für eine optimale Belüftung sicher, dass die Lüftungsöffnungen frei von Hindernissen sind. VC66-C Serie... -
Seite 14: Rückseite
Rückseite Kensington® Schlossanschluss Mit dem Kensington®-Sicherheitsschlitz kann Ihr VivoMini mit Kensington®-kompatiblen Sicherheitsprodukten gesichert werden. Stromeingang Das mitgelieferte Netzteil wandelt Wechselstrom in Gleichstrom, welcher für die Stromversorgung des Gerätes benötigt wird. Der VivoMini wird über diese Buchse mit Strom versorgt. Um eine Beschädigung des VivoMinis zu vermeiden, verwenden Sie ausschließlich das mitgelieferte Netzteil. - Seite 15 DVI-Anschluss Dieser Anschluss ermöglicht Ihnen, Ihren VivoMini an einen externen Bildschirm anzuschließen. Serieller (COM) Anschluss Der 9-polige serielle (COM) Anschluss ermöglicht Ihnen, Geräte mit seriellen Anschlüssen, z. B. Maus, Modem oder Drucker, anzuschließen. HDMI-Anschluss Der HDMI (High Definition Multimedia Interface)-Anschluss unterstützt ein Full-HD-Gerät, z.B.
- Seite 16 VC66-C Serie...
-
Seite 17: Ihren Vivomini Verwenden
Ihren VivoMini verwenden... -
Seite 18: Erste Schritte
Erste Schritte Anschließen des Netzteils an Ihren VivoMini So schließen Sie das Netzteil an Ihren VivoMini an: A. Verbinden Sie das Netzkabel mit dem Netzteil. Schließen Sie den kleinen Netzteilstecker an den Stromanschluss (DC) Ihres VivoMinis an. Verbinden Sie den Netzstecker des Netzteils mit einer Steckdose (100 – 240 V Wechselspannung). - Seite 19 WICHTIG! • Wir empfehlen dringend, dass Sie nur das mit Ihrem VivoMini mitgelieferte AC Netzteil und -kabel verwenden. • Wir empfehlen dringend, falls für Ihr Produkt zutreffend, die Nutzung einer geerdeten Steckdose beim Einsatz Ihres VivoMinis. • Die Steckdose muss leicht zugänglich sein und sich in der Nähe Ihres VivoMinis befinden.
-
Seite 20: Anschließen Eines Displays An Ihren Vivomini
Anschließen eines Displays an Ihren VivoMini Sie können ein Display oder einen Projektor mit Ihrem VivoMini über die folgenden Anschlüsse verbinden: • DVI-Anschluss • DisplayPort • HDMI-Anschluss So verbinden Sie ein Display mit Ihrem VivoMini: Verbinden Sie ein Ende eines DVI-, DisplayPort- oder HDMI-Kabels mit einem externen Display und das andere Kabelende mit dem DVI-, DisplayPort- oder HDMI-Anschluss Ihres VivoMinis. - Seite 21 Verbinden eines Displays via DisplayPort-Anschluss Verbinden eines Displays via HDMI-Anschluss VC66-C Serie...
-
Seite 22: Schließen Sie Das Usb-Kabel Der Tastatur Oder Maus An
Schließen Sie das USB-Kabel der Tastatur oder Maus an Sie können auch eine beliebige USB-Tastatur und Maus an den VivoMini anschließen. Auch USB-Empfänger für kabellose Tastaturen und Mäuse lassen sich anschließen. So verbinden Sie eine Tastatur und Maus mit Ihrem VivoMini: Schließen Sie das USB-Kabel von Tastatur und Maus an einen beliebigen freien USB-Anschluss Ihres VivoMinis an. -
Seite 23: Schalten Sie Ihren Vivomini Ein
Schalten Sie Ihren VivoMini ein Drücken Sie den Ein-/Ausschalter, um Ihren VivoMini einzuschalten. VC66-C Serie... -
Seite 24: Ihren Vivomini Ausschalten
Ihren VivoMini ausschalten Falls Ihr VivoMini nicht reagiert, halten Sie die Ein-/Austaste mindestens vier (4) Sekunden gedrückt, bis sich Ihr VivoMini ausschaltet. Ihren VivoMini in den Ruhezustand versetzen Versetzen Sie Ihren VivoMini in den Ruhezustand, indem Sie einmal die Ein-/ Austaste drücken. -
Seite 25: Laden Der Bios-Standardeinstellungen
Laden der BIOS-Standardeinstellungen So laden Sie die Standardwerte für jeden Parameter in Ihrem BIOS: • Rufen Sie das BIOS auf, indem Sie im POST-Bildschirm <F2> oder <Entf> drücken. HINWEIS: Der Selbsttest (POST) besteht aus einer Reihe diagnostischer Prüfungen, die nach dem Einschalten Ihres VivoMinis ausgeführt werden. Navigieren Sie zum Exit-Menü. - Seite 26 VC66-C Serie...
-
Seite 27: Ihren Vivomini Nachrüsten
Ihren VivoMini nachrüsten... -
Seite 28: Installieren Von Speichermodulen
Es wird empfohlen, dass Sie die Speichermodule, die WLAN-Karte und den Solid State Drive (SSD) unter professioneller Aufsicht installieren oder aufrüsten. Besuchen Sie für weitere Unterstützung ein ASUS-Kundencenter. • Achten Sie darauf, dass Ihre Hände trocken sind, bevor Sie mit dem Rest des Installationsvorgangs fortfahren. - Seite 29 Heben Sie die obere Abdeckung an, entfernen Sie sie und legen Sie sie dann beiseite. WICHTIG! Entfernen Sie die obere Abdeckung vorsichtig, um zu verhindern, dass an den angeschlossenen Kabeln gezogen wird und Beschädigungen verursacht werden. Dies kann sich je nach Modell unterscheiden.
- Seite 30 Öffnen Sie die Festplattenauflage. WICHTIG! Heben Sie die Festplattenauflage vorsichtig an, um zu verhindern, dass an den angeschlossenen Kabeln gezogen wird und Beschädigungen verursacht werden. Richten Sie das Speichermodul am Steckplatz aus, stecken es ein und drücken es herunter (A), bis die Halteklammern einschnappen und das Modul fest sitzt.
- Seite 31 Setzen Sie die Festplattenauflage wieder ein. HINWEIS: Achten Sie darauf, die Kabel richtig zu ordnen, um Beschädi- gungen an Ihrem VivoMini vorzubeugen und um sicherzustellen, dass die Festplattenauflage problemlos wieder eingesetzt werden kann. Setzen Sie die Schraube wieder ein, um die Festplattenauflage zu befestigen. VC66-C Serie...
-
Seite 32: Installieren Des M.2 Ssds
Installieren des M.2 SSDs Richten Sie den M.2 SSD an seinem Steckplatz im VivoMini aus und stecken ihn ein. Befestigen Sie ihn dann mit einer Schraube. VC66-C Serie... -
Seite 33: Installieren Der Wlan-Karte
Installieren der WLAN-Karte Richten Sie die WLAN-Karte an ihrem Steckplatz im VivoMini aus und stecken sie ein (A). Befestigen Sie sie dann mit einer Schraube (B). Verbinden Sie die schwarze Antenne mit MAIN oder und die weiße Antenne mit AUX oder auf der WLAN-Karte (C). -
Seite 34: Installieren Von 2,5-Zoll-Festplatten Oder Ssds
Installieren von 2,5-Zoll-Festplatten oder SSDs HINWEIS: • Dieser Schacht unterstützt 7 mm/9,5 mm 2,5-Zoll-Festplatten/SSDs. • Einige Modelle können nur eine (1) Festplatte/SSD unterstützen. Entfernen Sie die vier (4) Schrauben von der Festplatten- (HDD) / Solid-State- Laufwerks (SSD)-Halterung. Entfernen Sie die Festplatten-/SSD-Halterung. Entfernen Sie das Kabel aus dem Haltebügel, entfernen Sie dann den Haltebügel aus der Festplatten-/SSD-Halterung. - Seite 35 Um eine neue Festplatte/SSD zu installieren, befestigen Sie die Festplatte/SSD mit den vier (4) mitgelieferten Schrauben an der Halterung. Schließen Sie das Kabel an das HDD/SSD an und richten dann die Halterung am HDD/SSD-Fach Ihres VivoMinis aus. Befestigen Sie die Halterung mit den Schrauben, die vorher entfernt wurden.
- Seite 36 VC66-C Serie...
-
Seite 37: Anhang
Anhang... -
Seite 38: Sicherheitsinformationen
Sicherheitsinformationen Ihr VivoMini wurde entwickelt und getestet, um die neuesten Sicherheitsstandards für IT-Ausrüstung zu erfüllen. Um Ihre Sicherheit zu gewährleisten, müssen Sie die folgenden Sicherheitsanweisungen sorgfältig lesen. Einrichten Ihres Systems • Lesen und folgen Sie den Anweisungen im Handbuch, bevor Sie Ihr System in Betrieb nehmen. -
Seite 39: Lithium-Ionen-Batterie-Warnung
• Wenn Sie mit dem Produkt auf eines der folgenden technischen Probleme stoßen, ziehen Sie den Stecker aus der Steckdose und kontaktieren Sie einen qualifizierten Fachmann oder Ihren Händler. – Das Netzkabel oder der Stecker ist beschädigt. – In Ihr System ist eine Flüssigkeit eingetreten. –... -
Seite 40: Richtlinien Und Vorschriften
Richtlinien und Vorschriften REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/REACH.htm ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. -
Seite 41: Erklärung Der Federal Communications Commission
Erklärung der Federal Communications Commission Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Im Betrieb müssen die folgenden beiden Bedingungen erfüllt werden: • Dieses Gerät darf keine schädliche Störstrahlung abgeben und • Dieses Gerät muss für empfangene Störstrahlung unempfindlich sein, auch für Störstrahlung, die unerwünschte Funktionen hervorrufen kann. -
Seite 42: Wireless-Kanäle Für Unterschiedliche Gebiete
Wireless-Kanäle für unterschiedliche Gebiete N. Amerika 2.412-2.462 GHz Kanal 01 bis Kanal 11 Japan 2.412-2.484 GHz Kanal 01 bis Kanal 14 Europa ETSI 2.412-2.472 GHz Kanal 01 bis Kanal 13 VC66-C Serie... - Seite 43 Sicherheitsinformationen für das optische Laufwerk Laser-Sicherheitsinformationen KLASSE 1 LASERPRODUKT WARNUNG! Nehmen Sie das optische Laufwerk nicht auseinander und versuchen Sie nicht, es zu reparieren, damit Sie sich nicht dem Laser des optischen Laufwerks aussetzen. Aus Sicherheitsgründen sollte das optische Laufwerk nur vom autorisierten Kundendienst repariert und gewartet werden.
-
Seite 44: Energy Star Konformes Produkt
US-Energiebehörde, welches helfen soll, Geld zu sparen und die Umwelt durch energieeffiziente Produkte und Technologien zu schützen. Alle ASUS-Produkte mit dem ENERGY STAR-Logo erfüllen den ENERGY STAR-Standard und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Monitor und der Computer werden nach einer inaktiven Zeit von 10 und 30 Minuten automatisch in den Ruhezustand versetzt. -
Seite 45: Asus Kontaktinformation
Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online Support https://www.asus.com/support/Product/ ContactUs/Services/questionform/?lang=en-us ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online Support https://www.asus.com/support/Product/...
