Einstellung - Ergotron StyleView SV41 Handbuch

Aufbau
10
a
c
1x
1
11

Einstellung

12

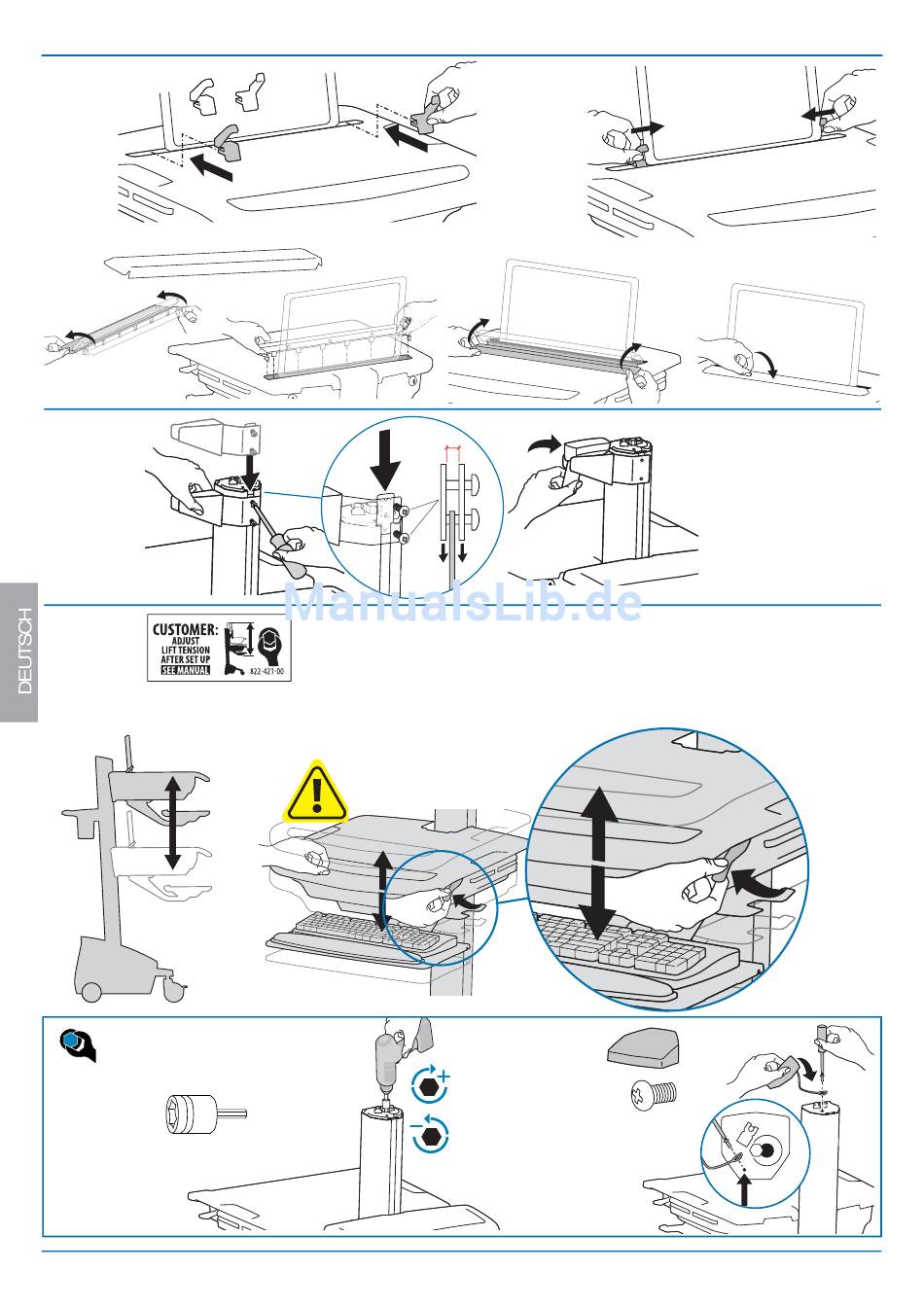

Höhenverstellung – rauf und runter
Befolgen Sie diese Anleitung, um
die Spannung zu lockern oder zu
verstärken.
14mm (9/16")
10/13
1x
2
Es ist von Bedeutung, dass Sie dieses Produkt entsprechend dem Gewicht des installierten Geräts wie in den folgenden Schritten beschrieben
anpassen. Wenn Zubehör von diesem Produkt entfernt oder dazu hinzugefügt wird, was zu einer Änderung der Last führt, sollten Sie diese
Einstellungsschritte wiederholen, um einen sicheren und optimalen Betrieb zu gewährleisten.
Einstellungen sollten über den gesamten Verstellbereich gleichmäßig und leicht durchzuführen sein und an der eingestellten Position verbleiben.
Lassen sich die Einstellungen nur schwer durchführen oder bleibt das Gerät nicht in der gewünschten Position, folgen Sie der Anleitung und lockern
oder verstärken Sie die Spannung für eine gleichmäßige und leichte Einstellung. Je nach Produkt und Einstellung muss dies mehrmals wiederholt
werden, um einen Unterschied zu merken.
Lösen Sie die Bremse, um eine
Höhenverstellung vorzunehmen.
b
3
HINWEIS: Für
1x
die Anpassung
können 40–60
M4 x 8mm
Umdrehungen
erforderlich sein.
4
888-24-170-G-00 rev. E • 05/14
