verschlechtern sich die Zündeigenschaften und die Schnittqualität. Die Teile müssen dann
ausgewechselt und durch Original-Verschleißteile ersetzt werden.
Schneiden
Zum Schneiden im Handschneidbetrieb leicht aufliegenden Brenner mit konstanter Geschwindigkeit
über das Werkstück ziehen. Um einen optimalen Schnitt zu bekommen, ist es wichtig, dass man
der materialdicke entsprechend die richtige Schnittgeschwindigkeit einhält. Bei einer zu kleinen
Schnittgeschwindigkeit wird die Schnittkante infolge starker Wärmemeinbringung unscharf. Die
optimale Schnittgeschwindigkeit ist erreicht, wenn der Schneidstrahl sich während des Schneidens
leiht nach hinten neigt. Beim Loslassen des Brennertasters erlischt der Plasmastrahl und die Strom-
quelle schaltet ab. Das Gas strömt ca. 5 Sekunden nach, um den Brenner zu kühlen. Der gleiche
Vorgang läuft ab beim Herausfahren aus dem Werkstück mit gedrücktem Brennertaster. Die Anlage
darf während der Gasnachströmzeit nicht ausgeschaltet werden, um Beschädigungen durch Über-
hitzung des Brenners zu vermeiden. Beim Lochstechen im Handbetrieb den Handschneidbrenner
schräg halten und langsam in senkrechte Stellung bringen, um Spritzerbildung auf der Schneiddüse
zu verhindern. Beim Lochstechen im Maschinenbetrieb die Schneiddüse des Maschinenschneidbren-
ners auf einen Abstand von ca. 7 – 8 mm zum Werkstück bringen und langsam bis zu einem Abstand
von ca. 4 mm annähern.
Pflege und Wartung
Die Wartung der Anlage sollte in regelmäßigen Zeitabständen in Abhängigkeit von Benutzungsgrad
und Arbeitsplatzverhältnis erfolgen. Innenraum der Anlage je nach Verschmutzungsgrad mit
Pressluft ausblasen. Vor öffnen des Gehäuses Netzstecker ziehen!!!
10
10
Technische Daten
Stromspannung
Eingangsfrequenz
Absicherung
Isolierungsklasse
Einschaltdauer 60 %
Einschaltdauer 100 %
Schneidstärke
(materialabhängig)
Schnittbreite
Luftdruck
Gas / Luft - Strömung
mind. 80L /min
Bogenausschlag
Kontaktzündung
Gewicht
Maße L x B x H (mm)
425 x 205 x 355

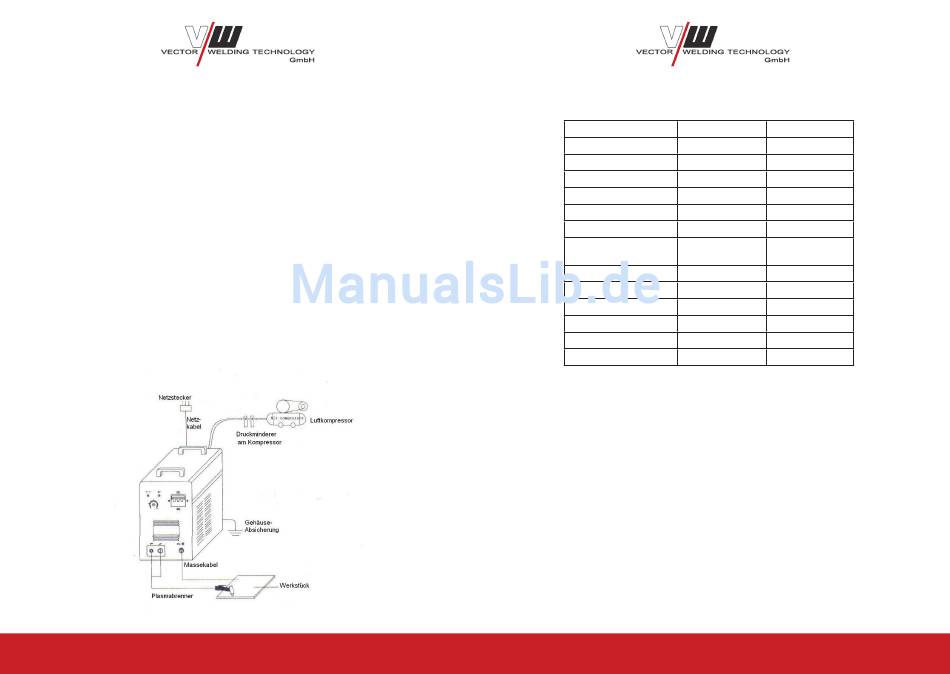

Hinweise oder Schutzmaßnahmen
1. Hinter jedem Plasmaschneider befinden sich eine Schraube und eine Markierung, um die
erforderliche Erdung vorzunehmen. Vor Bedienung ist es notwendig die Schale des Schneidgerätes
mittels eines Kabels, dessen Einschnitt nicht kleiner sein darf als 6mm, mit der Erde zu verbinden,
um potentiellen Problemen durch Entweichung von Elektrizität vorzubeugen.
2. Wenn das Schneidgerät die standardmäßige Belastungsdauer überschreitet, setzt der Schutzmo-
dus ein und die Maschine stellt ihre Funktion ein. Das heißt, dass das Gerät jetzt ausläuft um
die Temperaturkontrolle wieder herstellen zu können, nachdem das Gerät überhitzt wurde. Die
Maschine kommt aus diesem Grunde zum Stillstand. Während dieses Vorgangs leuchtet die rote
Warnleuchte an der Frontverkleidung auf. In diesem Fall müssen sie nicht den Stromstecker aus
der Steckdose entfernen. Zum Abkühlen der Maschine kann die Lüftung weiter arbeiten um die
Kühlung voranzutreiben. Wenn das rote Licht nicht mehr aufleuchtet ist die Temperatur nun auf
normale Betriebstemperatur gesunken und das Gerät kann wieder in Betrieb gesetzt werden.
CUT CW50
CUT CW60
AC 230V
AC 400V
50 / 60 HZ
50 / 60 HZ
16 C
16 C
IP 21
IP 21
bei 50 A / 55 A
bei 70 A
bei 30 A / 35 A
bei 40 A / 50 A
1 - 12 / 14 mm
1 - 20 / 25 mm
(materialabhängig)
1,2 mm
1,2 mm
4.5 Bar
6.5 Bar
mind. 140L /min.
Pilotzündung
9 kg
15 kg
465 x 255 x 455
11
11
