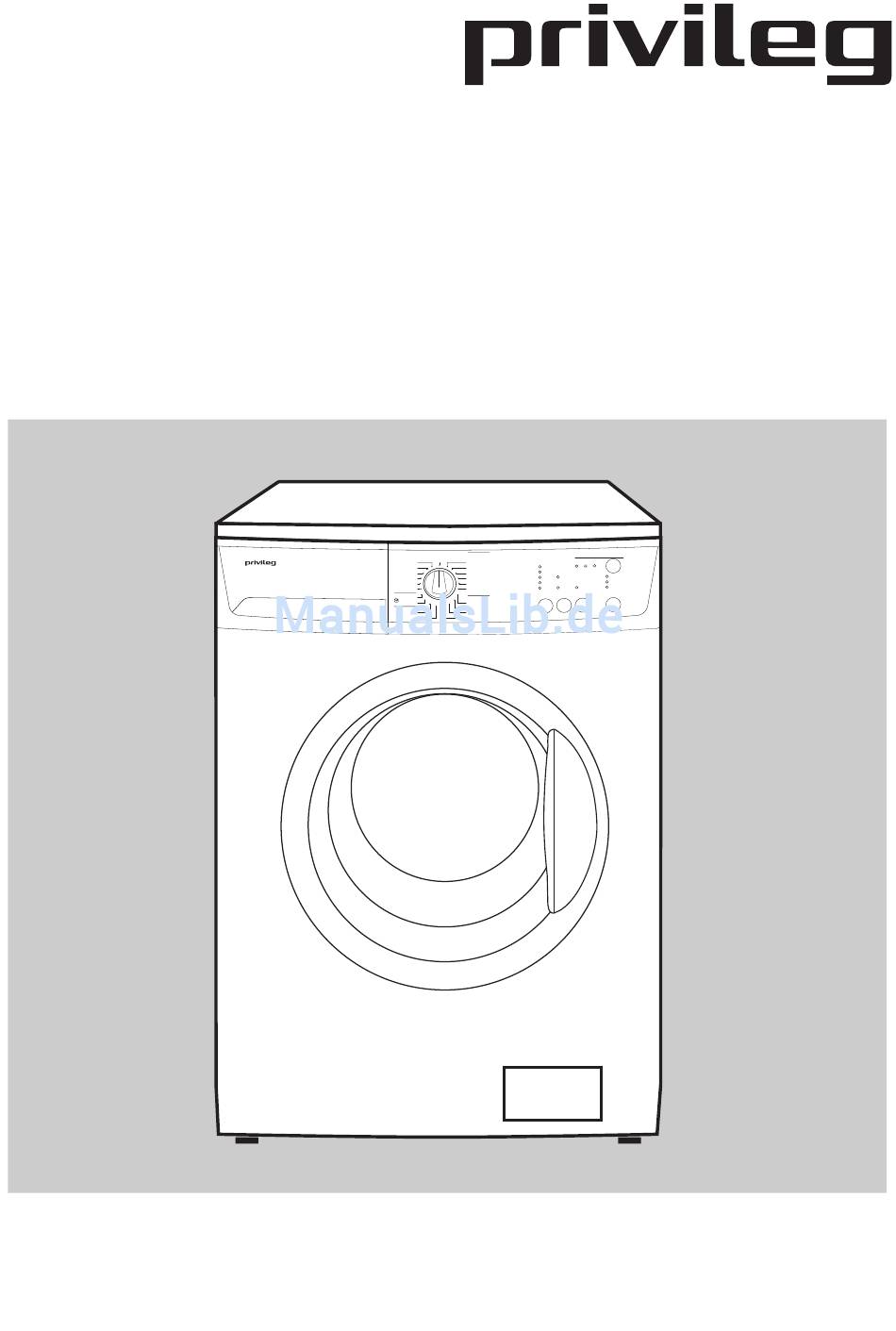

Waschvollautomat
22512 - 22514
Gebrauchsanleitung
AUS
22512
BLITZ 30°/30MIN.
MIX 40°
SCHLEUDERN
ABPUMPEN
SPÜLEN
EINWEICHEN
WOLLE
30°
40°
FEINWÄSCHE
30°
40°
KOCH-/
ZEITVORWAHL
BUNTWÄSCHE
3H
6H
9H
95°
1200
60° E
1000
60°
BETRIEB
800
40° E
EXTRA
TÜR VERRIEGELT
500
40°
KURZ
OHNE
ENDE
30°
EXTRA
VOR-
SPÜLEN
START/PAUSE
SCHLEUDERN
WÄSCHE
PFLEGELEICHT
60°
40° E
40° BÜGELFIX
30°

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Privileg 22512

Inhaltszusammenfassung für Privileg 22512

  • Seite 1 Waschvollautomat 22512 - 22514 KOCH-/ ZEITVORWAHL BUNTWÄSCHE 22512 BLITZ 30°/30MIN. 95° MIX 40° 1200 60° E 1000 SCHLEUDERN 60° BETRIEB ABPUMPEN 40° E EXTRA TÜR VERRIEGELT SPÜLEN 40° KURZ OHNE ENDE EINWEICHEN 30° EXTRA VOR- WOLLE SPÜLEN START/PAUSE SCHLEUDERN WÄSCHE 30°...
  • Seite 2 Sehr geehrte Kundin, Hotline / Quelle direkt ¤ sehr geehrter Kunde, Sollten die in der Gebrauchsanleitung vielen Dank für Ihren Einkauf bei angeführten Hinweise nicht ausrei- Quelle. Überzeugen Sie sich selbst: chen, helfen Ihnen kompetente auf unsere Produkte ist Verlass. Fachleute weiter.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Verpackungs- und Altgeräte-Entsorgung ..........Sicherheitshinweise und Warnungen ............ Wichtige Hinweise .................. Gerätebeschreibung................Installation und Montage ................ 9/12 Umweltschutz und Spar-Tipps..............Kurzanleitung ..................Bedienungsblende .................. Bedienelemente und ihre Funktionen ............ 16/19 Funktions-Hinweise ................20/22 Waschvorbereitungen ................23/24 Internationale Pflegesymbole ..............Flecken in der Wäsche ................

  • Seite 4: Verpackungsentsorgung

    Verpackungsentsorgung Verpackungen und Packhilfsmittel Solange solche in Ihrem Wohnge- von Quelle Elektro-Großgeräten sind biet noch nicht vorhanden sind, mit Ausnahme von Holzwerkstoffen können Sie diese Materialien zum recyclingfähig und sollen grundsätz- Hausmüll geben. lich der Wiederverwertung zugeführt Als Packhilfsmittel sind bei Quelle nur werden.

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Die Gebrauchsanleitung sollte sorgfältig aufbewahrt werden, damit sie auch in Zukunft zu Rate gezogen werden kann. Sollte das Gerät verkauft oder Dritten überlassen werden, so ist dafür zu sorgen, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise infor- mieren kann.

  • Seite 6: Kinder Im Haushalt

    Gebrauch Auch ein automatisch arbeitendes Gerät wie die Waschmaschine darf Vor der Inbetriebnahme muss sorg- während der Laufzeit nicht längere fältig das ganze Verpakkungsu. Zeit unbeaufsichtigt gelassen wer- Transportsicherungsmaterial ent- den. Ist ein längeres Entfernen von fernt werden. Sonst könnten Gerät dem Gerät beabsichtigt, muss der und Wohnung schwerwiegende Waschvorgang durch Abschalten...

  • Seite 7: Wichtige Hinweise

    Wichtige Hinweise Wasserrückstände Unwuchtkontrolle Wird nur ein Wäschestück gewa- Eventuell befinden sich in Ihrem schen, kann es passieren, dass Waschvollautomaten geringe die Maschine nicht schleudert, da Wasserrückstände. Diese sind auf die Unwuchtkontrolle angespro- die sehr gründlichen Prüfungen im chen hat. Werk zurückzuführen, denen jedes Gerät unterzogen wird.

  • Seite 8: Produktbeschreibung

    Produktbeschreibung Wasserablaufschlauch Waschmittelschublade Stromanschlusskabel Abdeckplatte Programm- Transportsicherungs- wahlschalter schrauben Wahltasten Wasserzulauf- schlauch Programmab- laufanzeige KOCH-/ ZEITVORWAHL BUNTWÄSCHE 22512 BLITZ 30°/30MIN. 95° 1200 MIX 40° 60° E 1000 SCHLEUDERN 60° BETRIEB ABPUMPEN 40° E EXTRA TÜR VERRIEGELT SPÜLEN 40° KURZ ENDE...

  • Seite 9: Installation Und Montage

    Installation und Montage Achtung Entfernen Sie die drei Schrauben mit Bevor das Gerät zum ersten Mal Hilfe des beiliegenden eingeschaltet wird, müssen unbe- Spezialschlüssels. dingt die Sicherheitsvorrichtungen für den Transport wie folgt entfernt werden. Tür öffen und Polystyrolblock A aus der Türdichtung entfernen.

  • Seite 10: Aufstellung

    Hinweis Wasserzulauf Waschautomat darf ohne Zum Anschluss ein Wasserhahn mit Transportsicherung nicht transportiert Schlauchverschraubung 3/4” erforder- werden. Die Transportsicherung muss lich. aufbewahrt und vor einem Transport Der Wasserdruck (Fließdruck) muss des Waschautomaten (z.B. bei einem 0.05 bis 0.8 MPa betragen. Umzug) wieder montiert werden.
  • Seite 11 Wasserablauf Hierfür gegebenenfalls die Ringmutter lockern und nach dem Positionieren Wichtig! des Zulaufschlauchs wieder fest - Die Auslaufhöhe von 100 cm darf in anziehen, um Wasseraustritt zu keinem Fall überschritten werden. vermeiden. - Der Ablaufschlauch darf auf max. 4 Meter verlängert werden. Einen Verlängerungsschlauch Verbindungsstück erhalten Sie bei unserem Kundendienst.

  • Seite 12: Elektrischer Anschluss

    Elektrischer Anschluss 2. Siphonanschluss Für den Siphonanschluss ist auf dem Der Anschluss darf nur über eine vor- Ablaufschlauch ein Gummiformteil mon- schriftsmäßig installierte Schutzkontakt- tiert. Der Ablaufschlauch muss siphon- Steckdose an 230 V (50 Hz) erfolgen. seitig mit einer Schelle befestigt werden. Der Anschlusswert beträgt ca.

  • Seite 13: Umweltschutz Und Spar-Tipps

    Umweltschutz und Spar-Tipps 4. Extra-Kurzprogramme Umweltbewusst waschen, das heißt Energie, Wasser und Waschmittel spa- Bei geringer Beladung ein Extra- ren, ohne das Waschergebnis zu ver- Kurzprogramm, entsprechend der nachlässigen. Textilart wählen. Um Wasser und Waschmittel optimal zu nutzen, dauern die heutigen Wasch- 5.

  • Seite 14: Kurzanleitung

    Kurzanleitung Wurde das Transportsicherungs- 10. Wenn in der Programmablauf- material entfernt (s. Kapitel Anzeige ENDE leuchtet, die Lampen "Transportsicherung")? BETRIEB und TÜR VERRIEGELT aus sind, ist das Programm beendet. Achtung: Das Gerät muss entspre- chend Kapitel "Installation" aufgestellt Die Tür kann geöffnet und die und angeschlossen sein.

  • Seite 15: Bedienungsblende

    Bedienungsblende KOCH-/ ZEITVORWAHL BUNTWÄSCHE 22512 BLITZ 30°/30MIN. 95° 1200 MIX 40° 60° E 1000 SCHLEUDERN 60° BETRIEB 40° E ABPUMPEN EXTRA TÜR VERRIEGELT 40° SPÜLEN KURZ ENDE OHNE EINWEICHEN 30° EXTRA VOR- START/PAUSE WOLLE SPÜLEN SCHLEUDERN WÄSCHE 30° PFLEGELEICHT 40°...

  • Seite 16: Bedienelemente Und Ihre Funktionen

    SCHLEUDERN SCHLEUDERN Waschbereich darin gewünschte Temperatur bzw. das ent- sprechende Programm gewählt. Achtung! 22512 22514 Den Wahlschalter immer erst auf Eine Änderung der Schleuderdrehzahl Position "AUS" drehen, bevor ein ist nur in den Grenzen des jeweiligen Programm gewählt wird. Dadurchwird Grundwaschprogramms möglich.
  • Seite 17 3 Taste : Zusatzfunktionen Modell 22512 22514 EXTRA KURZ Programm U/min U/min VOR- WÄSCHE Koch-/Buntwäsche 1200 1400 Pflegeleicht Bügelfix Die Taste so oft drücken, bis die Feinwäsche Lampe der gewünschten Funktion leuchtet. Es kann nur eine der 2 Wolle 1000 Funktionen gewählt werden.
  • Seite 18 4 Taste : Extra Spülen • Programm unterbrechen / Quick- Stopp • Zusätzlicher Spülgang - Ein laufendes Programm kann jeder- zeit unterbrochen und durch einen erneuten Tastendruck wieder fortge- EXTRA setzt werden. SPÜLEN - Es kann Wäsche nachgelegt wer- den, jedoch wenn Wassertemperatur unter 40°C ist und...
  • Seite 19 Soll eine neue Startzeitvorwahl einge- - blinkende Lampe: die Tür ist im stellt werden, muss das Programm Begriff, sich zu öffnen. abgewählt werden (Programmwahl- - erloschene Lampe: die Tür kann schalter auf AUS) und anschließend geöffnet wer- wieder neu eingestellt werden. den.

  • Seite 20: Funktions-Hinweise

    Funktions-Hinweise auf Position AUS gedreht werden. Programmwahlschalter Das Wasser bleibt im Bottich. Der Wahlschalter muss nach jedem Neues Programm einstellen und Programmablauf "AUS" START-Taste erneut drücken. gedreht werden. Programm-Unterbrechung Bitte den Wahlschalter auch dann auf "AUS" drehen, wenn mehrere Durch Drücken der START/PAUSE Waschgänge hintereinander im glei- Taste kann ein laufendes Programm chen Programm erfolgen.
  • Seite 21 Standby- Modus SEIDE/VISKOSE Wird das eingeschaltete Gerät (Pro- Wird das Programm "Feinwäsche grammwahlschalter befindet sich 30°" sowie die EXTRA KURZ nicht in AUS-Position) vor einem Funktion aktiviert, kann Seide und Programmstart oder am Programm- Viskose gewaschen werden. ende einige Minuten nicht betätigt, Wäschefüllmenge max.
  • Seite 22 EINWEICHEN Dies ist ein separates Programm, des- halb kann es (wenn erforderlich) jedem Waschprogramm vorgeschaltet wer- den. Die Trommel dreht sich ca alle 40 Sekunden. Am Ende bleibt die Wäsche im Wasser liegen (Spülstopp). Bevor nun das eigentliche Waschpro- gramm eingestellt wird, muss das Wasser abgepumpt werden.

  • Seite 23: Waschvorbereitungen

    Waschvorbereitungen Wäsche sortieren Gardinen besonders vorsichtig behandeln. Schon bei geöffneten Pflegekennzeichen in den Wäsche- Fenstern oder beim Abnehmen stücken und die Waschanleitung der können sie beschädigt werden Hersteller beachten! (sog. «Zieher»). Röllchen aus den Wäsche sortieren nach: Gardinen entfernen oder in ein Netz oder einen Beutel einbinden.

  • Seite 24: Wäsche Einlegen (Wäschefüllmengen Beachten)

    Wäsche einlegen (Wäsche- füllmengen beachten) Die Angaben über die Wäschemenge, gegliedert nach Geweben (mit Bei- spielen), sind in der Programmtabelle gelistet. Faustregeln: Trockene Koch- und Buntwäsche bis eine Handbreite unter den obe- ren Trommelrand einfüllen. Ein vollgestopfter 10-Liter-Eimer fasst 2,5 kg Trockenwäsche (Baum-wolle).

  • Seite 25: Internationale Pflegesymbole

    Internationale Pflegesymbole WASCHEN (Waschbot- tich) Nor- Schon- Nor- Schon- Nor- Schon- Spe- Nor- Schon- Spe- Hand- nicht mal- wasch- mal- wasch- mal- wasch- zial- mal- wasch- zial- wäs- was- wasch- gang wasch- gang wasch- gang Schon- wasch- gang Schon- chen gang gang gang...

  • Seite 26: Flecken In Der Wäsche

    Flecken in der Wäsche Fleckenentfernung Rost: Kleesalz, heiß gelöst, oder «Rostteufel» kalt. Vorsicht bei älteren Die in den Wäschestücken vorhande- Rostflecken, weil das Zellulosegefüge nen Flecke werden, sofern sie lau- dann bereits angegriffen ist und das genlöslich sind, im Zuge des Gewebe zur Lochbildung neigt.

  • Seite 27: Einfüllen Der Wäsche

    Hinweis “Fettläuse” Um diese zu entfernen, sollten Sie die Es kann vorkommen, dass die Wä- Wäsche noch einmal mit erhöhter sche - z.B. wegen zu geringer Wasch- Waschmittelzugabe waschen, bevor mittelzugabe - nach dem Waschen Sie sie trocknen. dunkle Punkte (sog. “Fettläuse”) auf- weist.

  • Seite 28: Wäschegewichte

    Wäschegewichte Teil Gewicht in g ca. Teil Gewicht in g ca. Bademantel 1200 Herrenoberhemd Bettbezug Herrenschlafanzug Betttuch Herrenunterhemd Bluse Herrenunterhose, kurz Damenberufsmantel Herrenunterhose, lang Damennachthemd Kissenbezug Damenschlüpfer Serviette Frottiertuch Taschentuch Geschirrtuch Tischtuch Herrenberufsmantel Bei diesen Wäschestücken handelt es sich um Teile aus Baumwolle.

  • Seite 29: Waschmittelzugabe

    Waschmittelzugabe Pulverartige Waschmittel Flüssige Waschmittel C0063b C0063a Das Waschmittel wird vor Beginn der An Stelle von Waschpulver kann auch Waschprogramme in die jeweiligen flüssiges Waschmittel benutzt werden, Fächer der Waschmittelschublade und zwar vor allem für nicht sehr gefüllt und dann programmgemäß schmutzige Wäsche und für Wasch- automatisch eingespült.

  • Seite 30: Waschmittelart Und -Menge

    Waschmittelart und -menge Waschmittel - stark verschmutzt Verschmutzungen und/oder Die Wahl des Waschmittels ist abhän- Flecken klar erkennbar. gig von der Textilart (Pflegeleicht, der Wasserhärte des verwendeten Wolle, Baumwolle etc.), der Farbe der Leitungswassers. Textilien, der Waschtemperatur und Folgen bei zu wenig Waschmittel: dem Verschmutzungsgrad.

  • Seite 31: Dosierung Von Waschmittel-Baukastensystemen

    Wasseraufbereitung Flüssigwaschmittel Wasserenthärter Die Dosierung erfolgt im Einlaugen- verfahren (nur Hauptwäsche) entspre- Um Waschmittel zu sparen kann in chend der Empfehlung der Wasch- den Härtebereichen "mittel" und "hart" mittelhersteller. Wasserenthärter zugegeben werden. Für richtige Dosierung Dosierung von Waschmittel- Packungsbeilage beachten! Baukastensystemen - Zuerst das Waschmittel, dann den Auf dem Markt gibt es die unter-...

  • Seite 32: Färben U. Entfärben

    Formspüler Formspüler sind synthetische Stärke- mittel und geben z. B. Hemden, Bett- und Tischwäsche einen festeren Griff. Stärke Stärke verleiht den Textilien Steifigkeit und Fülle. Waschmittelrückstände Nach Ablauf eines Waschprogrammes können vor allem auf dunklen Textilien möglicherweise weiße Waschmittel- rückstände sichtbar sein. Diese sind nicht die Folge einer unzureichenden Spülwirkung.

  • Seite 33: Entnahme Der Grobkörperfalle

    Pflege und Wartung Hinweis 3. Notentleerungsschlauch aus sei- nem Sitz herausnehmen, Auffang- Vor der Reinigung und Pflege den gefäß unterstellen und Verschluss- Netzstecker ziehen. stopfen des Schlauchs herauszie- hen. Entnahme der Grobkörper- falle Von Zeit zu Zeit muss die im Sockelbereich des Gerätes vorhande- ne Grobkörperfalle kontrolliert werden.
  • Seite 34 Waschmittelschublade 6. Notentleerungsschlauch wieder verschließen und in seinen Sitz Die Fächer der Waschmittelschub- einlegen. lade sollten von allen erkennbaren Waschmittelverkrustungen gesäubert werden. 1. Schublade, durch Drücken der Arretierungs-Taste, ziehen. Nach erfolgter Reinigung lässt sich die Schublade leicht wieder einschie- ben. 2.
  • Seite 35 Trommel Der obere Teil des Weichspülfaches ist auch herausnehmbar. Die Waschtrommel besteht aus «Edelstahl rostfrei» und ist damit weit- gehend korrosionsfest. Treten trotzdem Rostansätze auf, ist das stets auf eisenhaltige Fremdkörper zurückzu- führen, die mit der Wäsche eingebracht wurden. Fremdrost ist auch bei «Edelstahl rostfrei»...

  • Seite 36: Gerät Entkalken

    Abkühlung der evtl. aufgeheizten Gummimanschette Lauge abwarten. Ab und zu sollte die Gum-miman- schette Umfang Ein- Pumpen-Klappe durch Drücken füllöffnung kontrolliert werden und öffnen. evtl. Fremdkörper, die mit der Wäsche Ein flaches Auffanggefäß bereit- ins Gerät gelangen und sich dort in stellen, um die ablaufende der Falte ablagern können, entfernt Waschlauge aufzufangen.

  • Seite 37: Aufstellung In Einem Frostgefährdeten Raum

    Aufstellung in einem frostgefährdeten Raum Steht das Gerät in einem solchen Raum, muss in der kalten Jahreszeit nach dem Waschen das Restwasser entleert (siehe Notentleerung) und ebenso der Zulaufschlauch am Was- serhahn abgeschraubt und vollständig entleert werden. Falls Ablaufschlauch in einer Schleife verlegt wurde, muss auch dieser entleert wer- den.

  • Seite 38: Unterbau Des Geräts

    Unterbau des Geräts Abnehmen der Arbeitsplatte Unterbau- und Nischenmaße 570÷600 P0 901S Achtung! Bei allen Arbeiten am Gerät muss der Netzstecker gezogen bzw. die elektri- sche Zuleitung vom Netz getrennt sein. Die Schrauben auf der Geräterück- seite herausschrauben. Arbeitsplatte nach hinten schieben und abnehmen.

  • Seite 39: Behebung Kleiner Störungen

    Behebung kleiner Störungen Hinweise zur Behebung klei- ... die Wäsche am Programmende ner Störungen nicht ausgeschleudert ist Durch das eingebaute Unwucht- Wenn Sie unsere Ratschläge beach- kontrollsystem erkennt das Gerät ten, werden Sie immer Freude an zu Beginn des Schleudervorgangs Ihrem Waschvollautomaten haben.
  • Seite 40 Spülergebnis jedoch nicht beein- Einmal im Monat sollte ein flusst. Waschprogramm einer Temperatur von mindestens 60°C unter Zusatz eines Pulverwasch- ...Waschmittelrückstände auf der mittels durchgeführt werden, um Wäsche zurückbleiben? Geruchsbildung zu verhindern. Nach Ablauf eines Waschprogram- Waschmittel- mes können vor allem auf dunklen Einspülschublade gesäubert und Textilien möglicherweise weiße zum Trocknen offen gehalten?

  • Seite 41: Kundendienst

    Wenn Sie für eine Störung keinen Hinweis in der Gebrauchsanleitung c) Produkt-Nummer finden, so verständigen Sie bitte unse- d) Privileg-Nummer Die Produkt- und Privileg-Nummer - Technischen Kundendienst - finden Sie auf dem Geräte-Typen- “Profectis”. schild, das im Bereich der Einfüll- öffnung angebracht ist.

  • Seite 42: Kindersicherung

    Kindersicherung Einstellung der Kinder- 2. Der Drehknopf darf sich nach dem sicherung Einstellen nicht in gedrückter Bei eingestellter Kindersicherung kann Position befinden, sonst ist die die Einfülltür nicht mehr geschlossen Kindersicherung, nicht wirksam. und kein Waschprogramm gestartet Richtig! Falsch! werden. Einstellung: 1.

  • Seite 43: Technische Daten/Abmessungen

    Technische Daten / Abmessungen 22512 22514 Fassungsvermögen: (Trockenwäsche) ..............5 kg ......5 kg Gesamtanschlusswert ..........2200 W ....2200 W Heizung ..............1950 W ....1950 W Laugenpumpe ..............30 W ......30 W Hauptmotor: Waschen ..........250 W ....250 W Schleudern ..........350 W ....350 W Schleuderdrehzahl ..........1200 U/min ....1400 U/min Spannung ............230V/50 Hz ....230V/50 Hz...

  • Seite 44: Programmübersicht

    Programmübersicht Wäsche- Programm- WASCHPROGRAMME Zusatzfunktionen menge wahlschalter über Tasten max.* VORW. Kochwäsche ohne Vorwäsche EXTRA SPÜLEN Kochwäsche z.B. normal bis stark verschmutzte Berufs- 5 kg EXTRA KURZ wäsche, Kochwäsche mit Flecken, verschmutz- 60°-95° SCHLEUD. RED. te Gebrauchswäsche. OHNE Spar-Kochwäsche ohne Vorwäsche VORW.

  • Seite 45: Programmablauf Und Verbrauchswerte

    Programmablauf/Verbrauchswerte Waschmittel- Verbrauchswerte * Programmablauf zugabe Normal- Schon- Schleudern Schleudern Strom Wasser Zeit (kWh) (Liter) (Min.) Abpumpen Abpumpen 0,85 0,95 0,75 0,35 Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. Diese beziehen sich auf die höchste Waschtemperatur, die für das betreffende Programm vorgesehen ist.

  • Seite 46: Sonderprogramme

    Programmübersicht Wäsche- SONDERPROGRAMME Zusatzfunktionen menge über Tasten max. Einweichen 30°C 5 kg zum Vorbehandeln stark verschmutzter und verfleckter Wäsche. Spülen mit Schleudern EXTRA SPÜLEN 5 kg SCHLEUD. RED. eignet sich besonders für die kleine Handwäsche, die OHNE nicht im Gerät gewaschen worden sind. Abpumpen 5 kg des letzten Spülwassers bei den Waschprogrammen mit...
  • Seite 47 Programmablauf/Verbrauchswerte Waschmittel- Programmablauf Verbrauchswerte * zugabe Normal- Schon- Schleudern Schleudern Strom Wasser Zeit (kWh) (Liter) (Min.) Abpumpen Abpumpen Fach 0,08 0,25 0,95 * Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind.

  • Seite 48: Gewährleistung

    QUELLE-Verkaufsstelle in Ihrer Nähe, an den Technischen Kundendienst PROFECTIS oder rufen Sie bei einer unse- rer Service-Hotlines an. Die Bedingungen und die Telefonnummern hierzu finden Sie im Service-Teil des QUELLE-Hauptkataloges. Quelle GmbH. 90762 Fürth Waschvollautomat 22512 Produkt-Nr. 00.672.992 22514 Produkt-Nr. 00.934.838 V0941...
