Unitec PROFIAZ-117 Gebrauchsanweisung Seite 31

 Instrukcja obsługi
Nr Opis
1 Podzespół ramienia podnoszącego 1
2 uchwyt
3 Cokół uchwytu
4 Śruba imbusowa
5 Sworzeń wtykowy
6 Ściana boczna
7 Podkładka
8 Nakrętka
9 Śruba
10 rolka obrotowa
11 Oś tylna
12 Sprężyna cofająca
13 Jednostka układu hydraulicznego 1
14 Drążek skrętny
15 Oś cokołu
16 Podkładka
17 Podkładka
18 Oś łącząca
19 Pierścień przytrzymujący
20 Nakrętka
10026 Bed._A5_130725.indd 31
Ilość Nr Opis
21 Koło przednie
1 22 Pierścień przytrzymujący
1 23 Oś koła przedniego
1 24 Siodło
1 25 Kołek
1 26 Podkładka
6 27 Nakrętka
4 28 Podkładka
2 29 Kołek złączny
2 30 Śruba
1 31 Podkładka
1 32 Podzespół płyty podłogowej
33 Sworzeń
1 34 Ściana boczna
1 35 Pierścień przytrzymujący
2
2
1
2
2

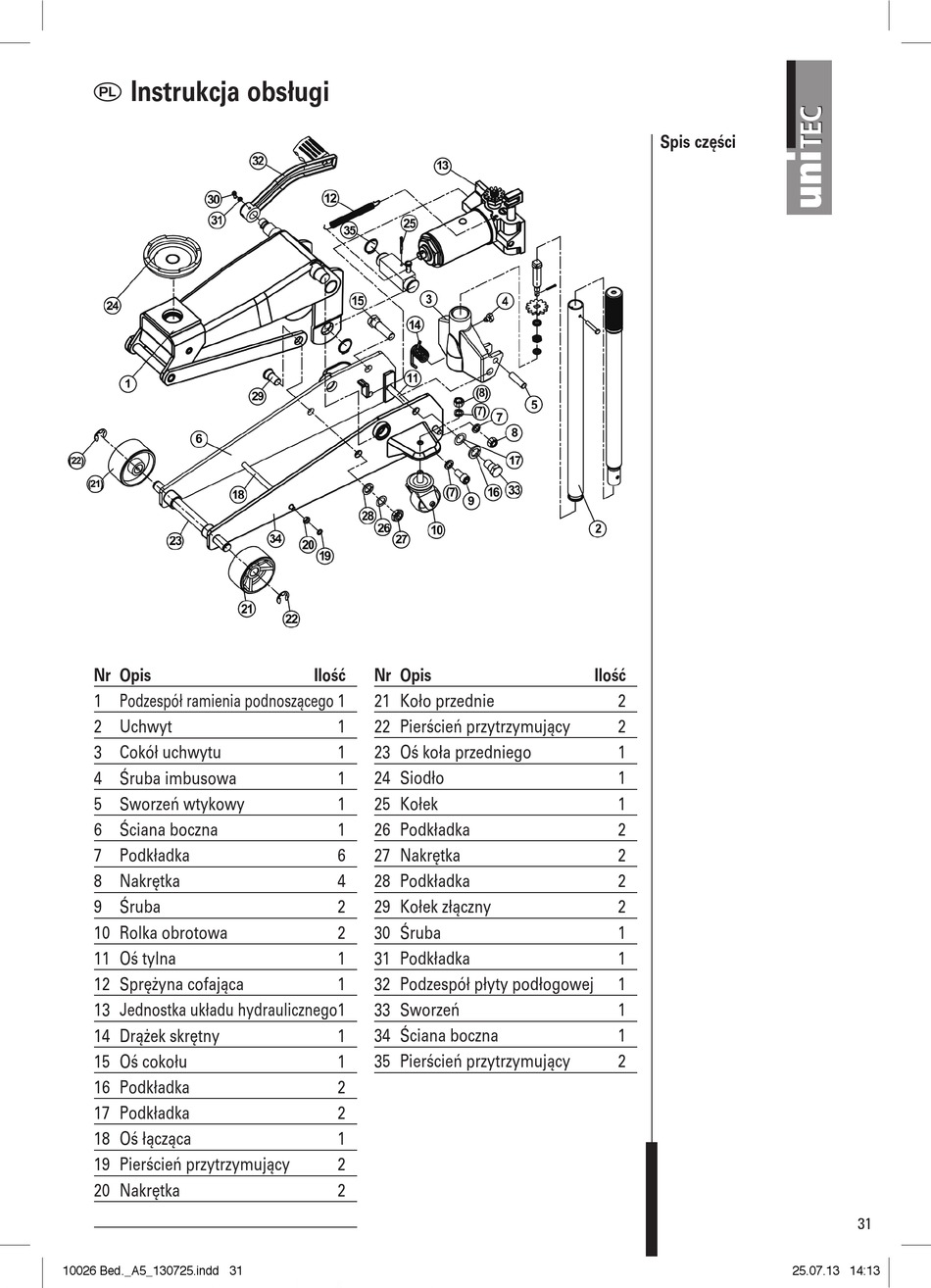

Spis części
Ilość
2
2
1
1
1
2
2
2
2
1
1
1
1
1
2
