Description
Spécification
MONTAGE
Montage de la poignée
16
10026 Bed._A5_130725.indd 16
Mode d'emploi
F
28. ELOIGNEZ VOS MAINS ET VOS PIEDS DU MECANISME A CHAR-
NIERES DU CRIC ET DE LA ZONE DE CONTACT AU SOL LORS DE
L'ABAISSEMENT!
29. Ce CrIC eSt UnIQUeMent COnCU POUr LeVer Une PArtIe DU VeHI-
CULe. ne DePLACeZ PAS et ne POUSSeZ PAS Le VeHICULe PenDAnt
SOn LeVAGe AVeC Le CrIC.
30. Les engins de levage doivent être entretenus et réparés conformément
aux instructions du fabricant. Un tel entretien et une telle réparation
doivent être effectués par des personnes compétentes.
Etayez toujours le véhicule levé avec des tréteaux. N'utilisez jamais le cric
seul comme support de charge. Le maintien prolongé de la charge peut
surcharger l'appareil et provoquer des dommages corporels et matériels.
Le modèle 10026 dispose d'une capacité maximale de 6.000 lbs / 3000 kg.
La plage de levage de ce cric est de 145 à 500 mm. Le cric est équipé d'une
soupape de surcharge qui contribue à éviter la défaillance de fonction de
l'appareil. Le système à by-pass permet un fonctionnement sûr.
Capacité de charge max: 3 tonnes
Plage de levage:
– Avant de procéder
au montage, retirez le
caoutchouc placé dans
l'unité de levage; (cette
pièce a été placée pour
la sécurité du transport
et ne fait pas partie du
cric).

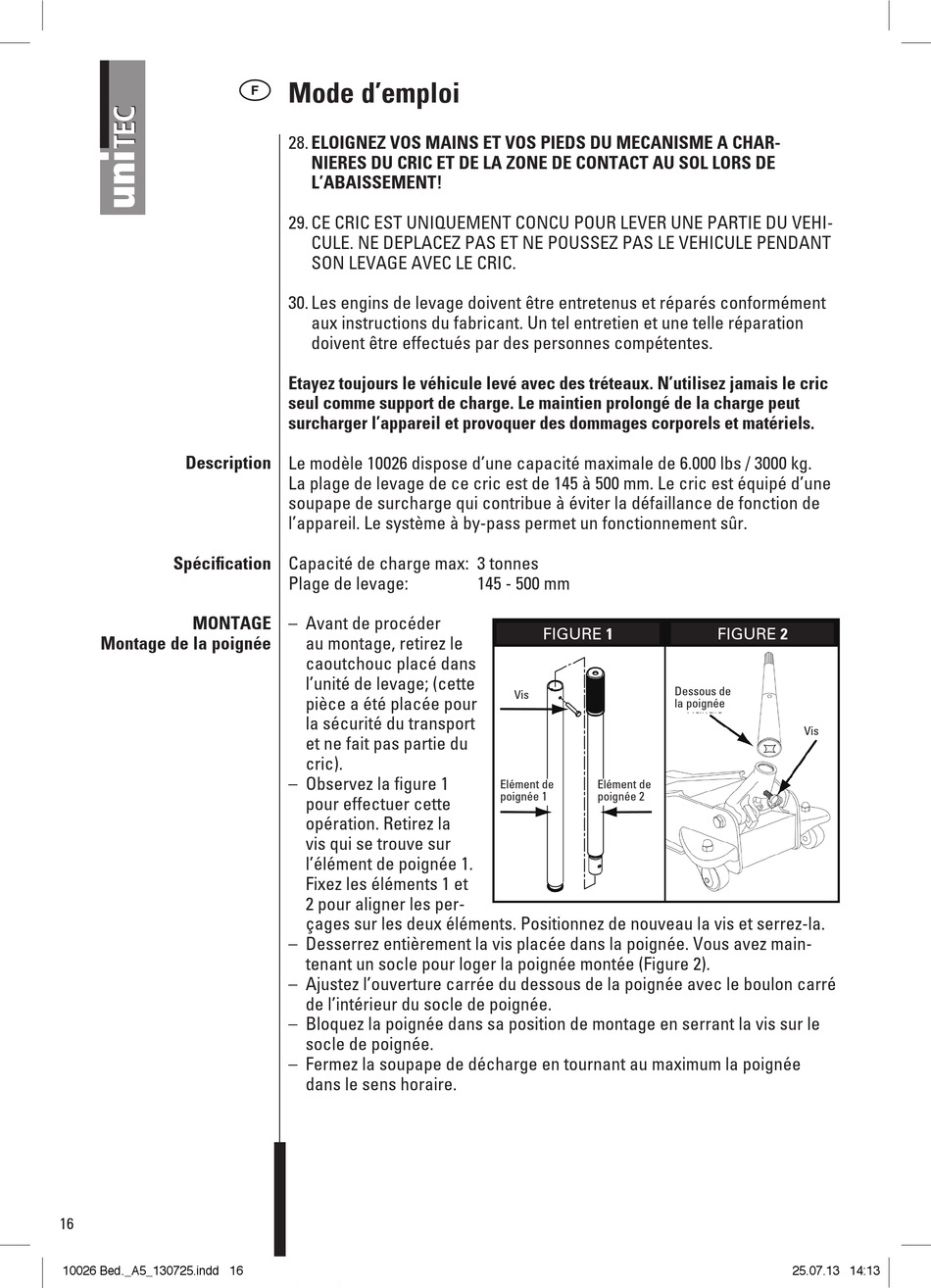

– Observez la figure 1
pour effectuer cette
opération. retirez la
vis qui se trouve sur
l'élément de poignée 1.
Fixez les éléments 1 et
2 pour aligner les per-
çages sur les deux éléments. Positionnez de nouveau la vis et serrez-la.
– Desserrez entièrement la vis placée dans la poignée. Vous avez main-
tenant un socle pour loger la poignée montée (Figure 2).
– Ajustez l'ouverture carrée du dessous de la poignée avec le boulon carré
de l'intérieur du socle de poignée.
– Bloquez la poignée dans sa position de montage en serrant la vis sur le
socle de poignée.
– Fermez la soupape de décharge en tournant au maximum la poignée
dans le sens horaire.
145 - 500 mm
Figure 1
Vis
elément de elément de
poignée 1 poignée 2
Figure 2
Dessous de
la poignée
Vis
